Сборник инструкций по монтажу

Монтаж в напольный лючок NEST серии “In-Liner FRONT”

электроустановочных изделий серии “Brava”

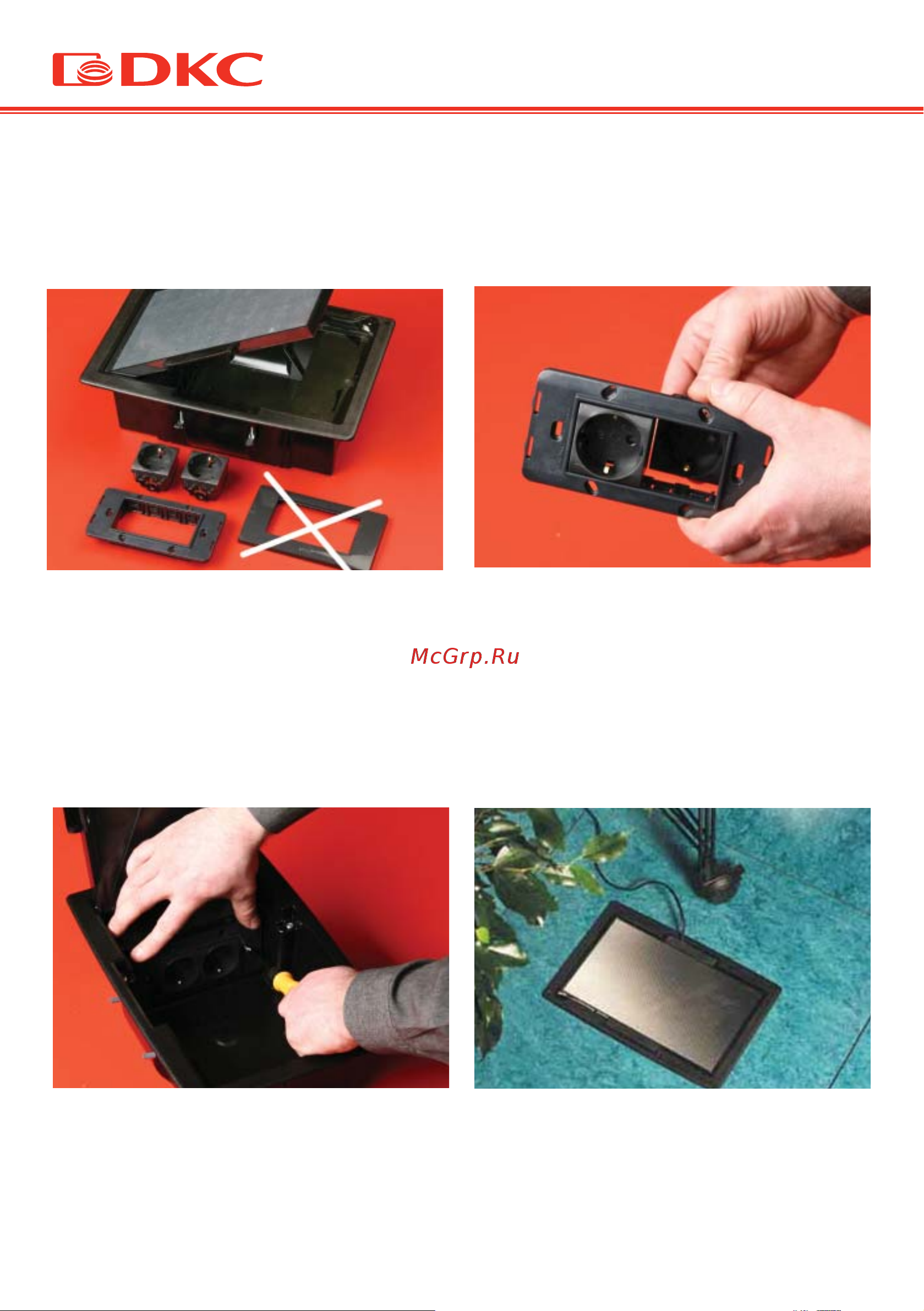

В лючок NEST электроустановочные изделия

монтируются с помощью каркасов. При этом

рамка не требуется (на фото зачеркнута). В

ассортименте ДКС есть каркасы чёрные, белые

и цвета слоновой кости. Обычно к лючкам

заказываются чёрные каркасы код 75021N (1

каркас рассчитан на 4 модуля). В 8-модульный

лючок можно установить 1 или 2 каркаса (итого

4 или 8 модулей максимум); в 16-модульный

лючок - 2 или 4 каркаса (8 или 16 мод.).

Установите защелкиванием электроизделия

“Brava” в каркас с внутренней стороны. В серии

“Brava” есть изделия цвета слоновой кости, белые

и чёрные (см. на фото - электрическая силовая

розетка с заземлением с защитными шторками

код 77482N). В серии “Brava” есть изделия 2-х

модульные (см. на фото розетки) и 1-модульные;

если количество модулей у изделий меньше, чем

у каркаса, то в пустые модули каркаса ставятся

заглушки (например, код 77616N)

После подключения проводов и кабелей к

электроустановочным изделиям закрепите

каркас в лючке при помощи 2-х саморезов,

поставляющихся в комплекте

Ассортимент лючков: лючок на 4 или 8 модулей - код 88008; лючок на 8 или 16 модулей - код 88016.

Лючки могут монтироваться в фальшпол с толщиной плиты от 20 до 40 мм (крепёж идёт в комплекте

с лючком). Для монтажа лючка код 88008 в полу нужно вырезать проём размером 305х195 мм, для

лючка 88016 - 305х340 мм, и положить резиновый уплотнитель (идёт в

комплекте с лючком)

Крышка лючка имеет стальной лист, который

утоплен ниже уровня пола на 8 мм. В конце

всех работ на него наклеивается ковролин или

плитка, или стелется ламинат вровень с полом
