Nord ДМ 156 310 [3/24] Загальні вказівки
![Nord ДМ 158 310 [3/24] Загальні вказівки](/views2/1081876/page3/bg3.png)
46
1 - червона сигнальна лампа/ красная сигнальная лампа/qırmızı siqnal lampası/ წითელი
სასიგნალო ნათურა/ қызыл белгі лампасы/ bec roşu de semnalizare/ qizil signal lampasi;
2 - зелена лампа (індикація включення в мережу ХК)/ зеленая лампа (индикация включения
в сеть ХК)/ yaşıl lampa (SK-nın şəbəkəyə qoşulma indikasiyası)/ მწვანე ნათურა (ХК–ს ქსელში
ჩართვის ინდიკაცია)/ жасыл лампа (ТК жүйеге қосылғандық индикациясы)/ bec verde (indică
includerea CF în reţea)/ yashil rangli lampa (sovutish kamerasini tarmoqqa ulash indikatsiyasi);
3 - перемикач режимів/ переключатель режимов/ rejimlərin dəyişdirici açarı/ რეჟიმების
გადამრთველი/ режимдерді ауыстырғыш/ comutator de regimuri/ rejimlarni almashlab ulagich;
4 - жовтогаряча лампа (індикація режиму заморожування)/ оранжевая лампа (индикация режима
замораживания)/ narıncı lampa (dondurulma rejimi indikasiyası)/ სტაფილოსფერი ნათურა (გაყინვის
რეჟიმის ინდიკაცია)/ сарғылт лампа (мұздату режимінің индикациясы)/ bec portocaliu (indică
regimul de congelare)/ to’q sariq rangli lampa (muzlatish rejimining indikatsiyasi);
5 - ручка датчика-реле температури/ ручка датчика-реле температуры/ temperatur sensor -
relesinin qulpu/ ტემპერატურის დატჩიკ–რელეს სახელური/ тетік-реле температурасы тұтқасы/
mânerul traductorului-releu al temperaturii/ harorat datchik-rele dastasi.

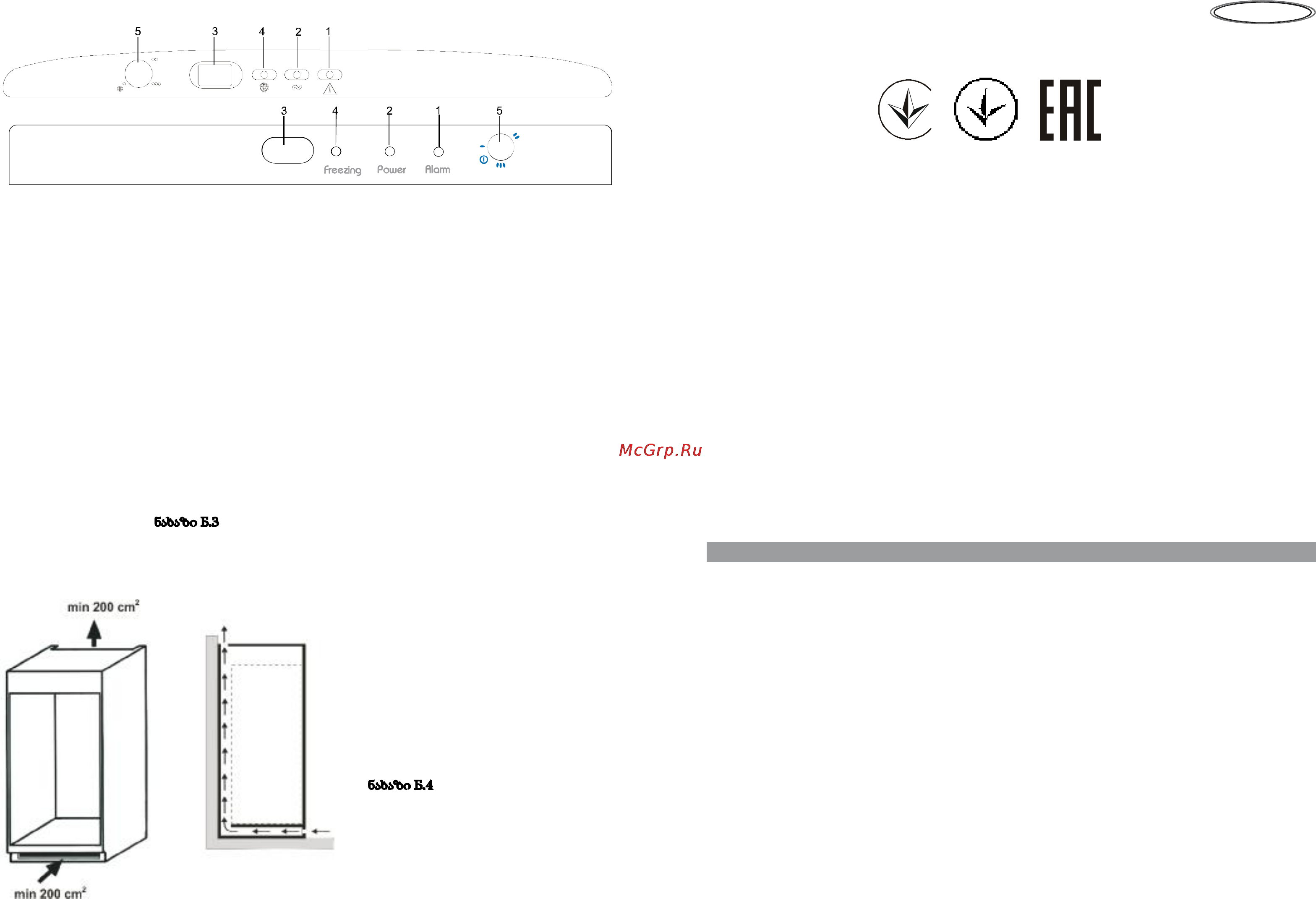

Рисунок Б.3 - Органи управління та індикації
Рисунок Б.3 - Органы управления и индикации
Şəkil B. 3. - Idarə etmə və indikasiya orqanları
ნახაზი Б.3 - მართვისა და ინდიკაციის ორგანოები
Сурет Б.3 - Басқару жəне индикация органдары
FiguraB.3–Organe de comandă şi indicare
B.3-rasm: Boshqaruv va indikatsiya organlari.
Рисунок Б.4 - Схема циркуляції повітря
навколо холодильного приладу
Рисунок Б.4 - Схема циркуляции воздуха
вокруг холодильного прибора
Şəkil B. 4. - Soyuducu cihazın ətrafında
havanın dövriyyə sxemi
ნახაზი Б.4 - სამაცივრე დანადგარის
ირგვლივ ჰაერის ცირკულაციის სქემა
Сурет Б.4- Тоңазытқыш прибор
айналасындағы ауа айналысының схе-
масы
Figura B.4 – Schema de circulaţie a aerului
în jurul instalaţiei frigori ce
B.4-rasm: : Sovutish uskunasining atro da
havo aylanish chizmasi
3
ЯКІСНО, БЕЗПЕЧНО, НАДІЙНО!
ВIТАЄМО ВАС З ПРИДБАННЯМ МОРОЗИЛЬНИКА!
Морозильники ДМ 155 ХХХ 210/152 N/ST 12,0 А+, ДМ 156 ХХХ 101/67 N/ST 7,0
А+, ДМ 158 ХХХ 256/210 N/ST 16,0 А+, ДМ 161 ХХХ 139/106 N/ST 10,0 А+ ТУ У
27.5-13533086-023:2012 мають декларації про відповідность технічним регламентам,
прийнятим в Україні, та сертифiкати вiдповiдностi в Системi сертифiкацiї УкрСЕПРО
(Україна), сертифiкати вiдповiдностi Митного Союзу.
Холодильні прилади відповідають вимогам Технічного регламенту обмеження ви-
користання деяких небезпечних речовин в електричному та електронному обладнанні,
затвердженого постановою Кабінета Міністрів України, а також вимогам Директиви
Європейського Парламенту та Ради Європейського Союзу 2002/95/ЄС, згідно з якими
максимальні концентрації свинця, ртуті, шестивалентного хрому, полібромбіфенілу та
полібромдифенілових ефірів не перевищує 0,1%, кадмия – 0,01%.
Система управління якістю підприємства - виробника відповідає вимогам
міжнародного стандарту ІSО 9001:2008 та сертифікована в системах TIC (ТÜV
International Certi cation, Німеччина), ГОСТ Р (Росія), УкрСЕПРО (Україна).
Конструкцiя холодильного приладу забезпечує нескладне та зручне користування
ним протягом багатьох рокiв, однак ми пропонуємо Вам витратити деякий час на вив-
чення цiєї настанови. Надійна та економічна робота приладу залежить від правильної
експлуатацiї, дотримання вимог безпеки та наведених в настанові вказівок.
1 ЗАГАЛЬНІ ВКАЗІВКИ
UKR
1.1 Побутові електричні морозильники ДМ 155, ДМ 156, ДМ 158, ДМ 161 призначені
для заморожування та зберігання заморожених продуктiв, приготування харчового
льоду. Холодильні прилади є вбудовуваними, тобто можливе їх встановлення в шафі,
у підготовленій порожнині в стінці або подібне місце.
У холодильному приладі використовується холодоагент R600a.
1.2 Холодильні прилади працюють вiд електричної мережi напругою (220±33) В
змiнного струму частотою 50 Гц i призначені для встановлення у кухонних примiщеннях
з вiдносною вологiстю не бiльш за 70 % та температурою навколишнього повiтря,
яка відповідає кліматичному класу, вказаному на табличці холодильного приладу. Та-
бличка розташована внизу на внутрішній боковій стінці приладу. Для кліматичного
класу N температура навколишнього середовища становить вiд плюс 16 до плюс 32°С,
класу ST - вiд плюс 16 до плюс 38°С, класу T - вiд плюс 16 до плюс 43°С.
1.3 Конструкція холодильного приладу постійно удосконалюється, тому
можливі деякі зміни, які не зафіксовані у цій настанові.
