10

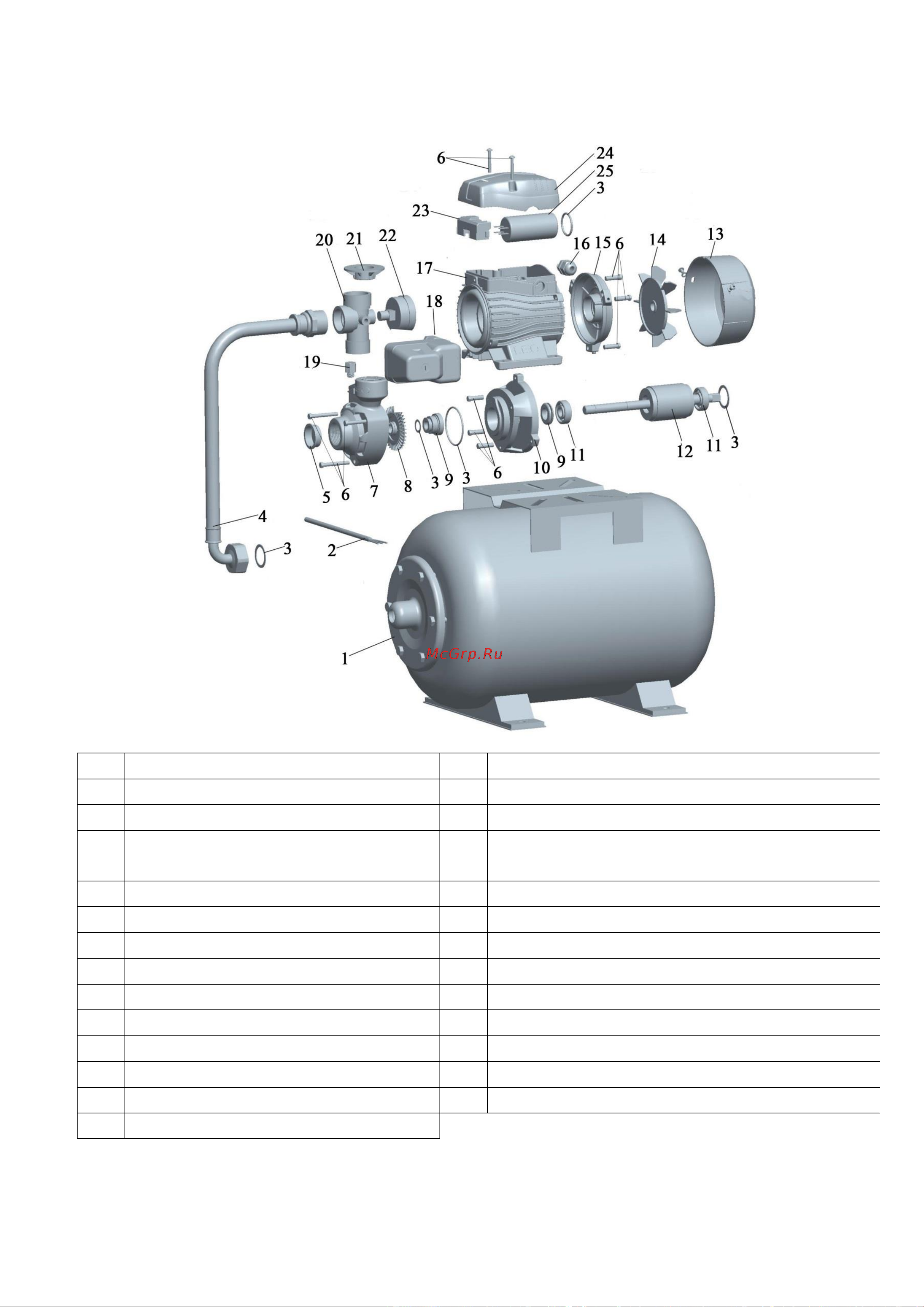

Схема устройства насосных станций моделей
НСВ60-1А, НСВ70-1А, НСВ80-1А
№
Наименование
№
Наименование
1.
Гидроаккумулятор
14.
Вентилятор
2.
Шнур питания
15.
Задняя крышка (упорная пластина)
3.
О-образное уплотнительное
кольцо (прокладка)
16.
Держатель кабеля
4.
Гибкий шланг
17.
Статор
5.
Заглушка
18.
Реле давления
6.
Болты
19.
Пробка заливного отверстия
7.
Рабочая камера
20.
Пятиходовой штуцер
8.
Крыльчатка
21.
Заглушка
9.
Сальник
22.
Манометр
10.
Суппорт
23.
Клеммная панель
11.
Подшипник
24.
Крышка конденсатора
12.
Ротор
25.
Конденсатор
13.
Крышка вентилятора
