11

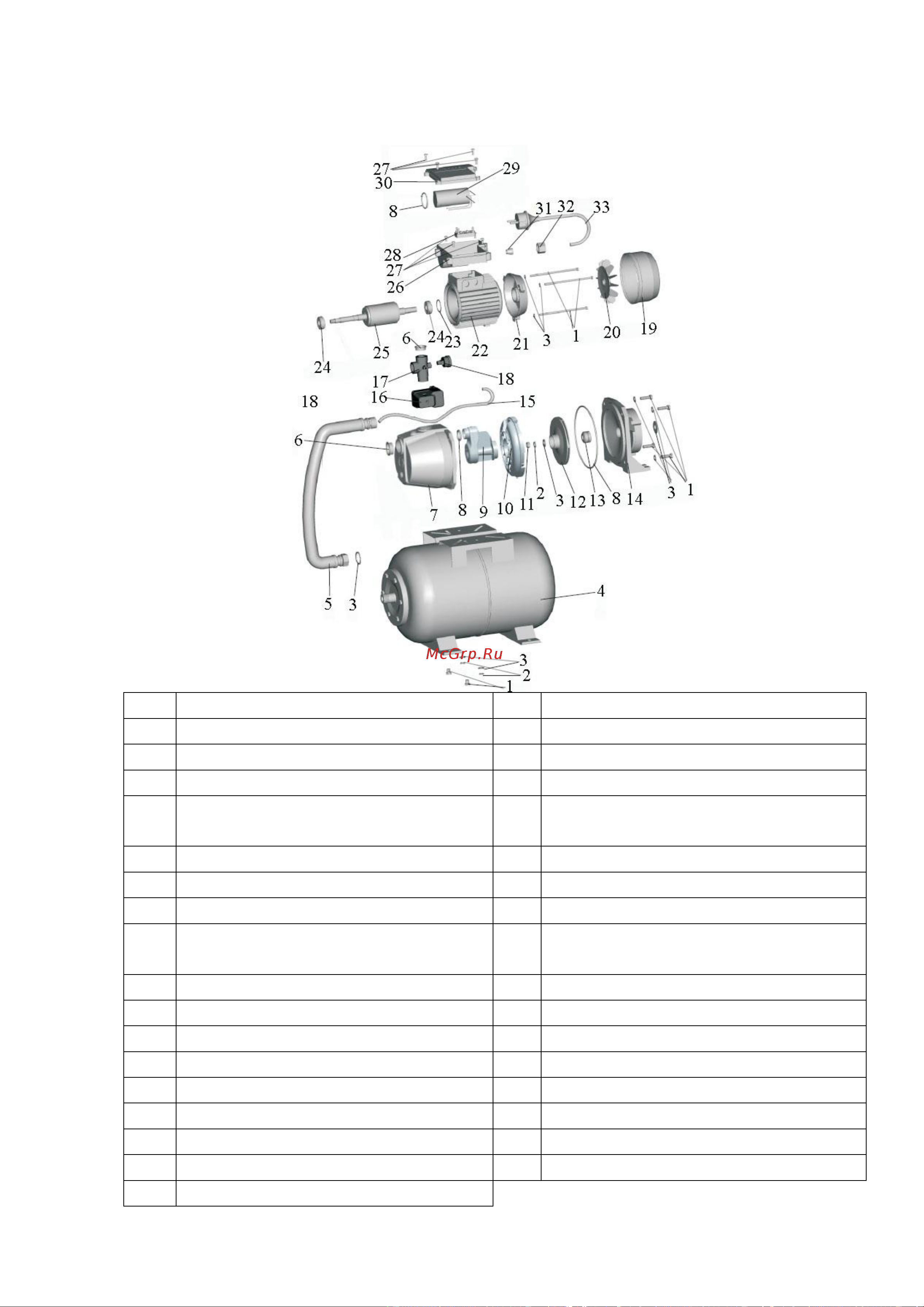

Схема устройства насосных станций моделей
НСС-601, НСС-801, НСС-901, НСС-1101, XKJ-1301IA5
Наименование
Наименование
1.
Болт
18.
Манометр
2.
Пружинная шайба
19.
Крышка вентилятора
3.
Шайба
20.
Вентилятор
4.
Гидроаккумулятор
21.
Задняя крышка (упорная
пластина)
5.
Гибкий шланг
22.
Статор
6.
Заглушка
23.
Волнистая шайба
7.
Рабочая камера
24.
Подшипник
8.
О-образное уплотнительное
кольцо (прокладка)
25.
Ротор
9.
Трубка Вентури
26.
Клеммная коробка
10.
Выходная крышка
27.
Винты
11.
Гайка
28.
Клеммная панель
12.
Крыльчатка
29.
Конденсатор
13.
Сальник
30.
Крышка конденсатора
14.
Суппорт
31.
Уплотнительная манжета
15.
Шнур питания
32.
Колпачковая гайка
16.
Регулятор давления
33.
Шнур питания со штепселем
17.
Пятиходовой штуцер
