14

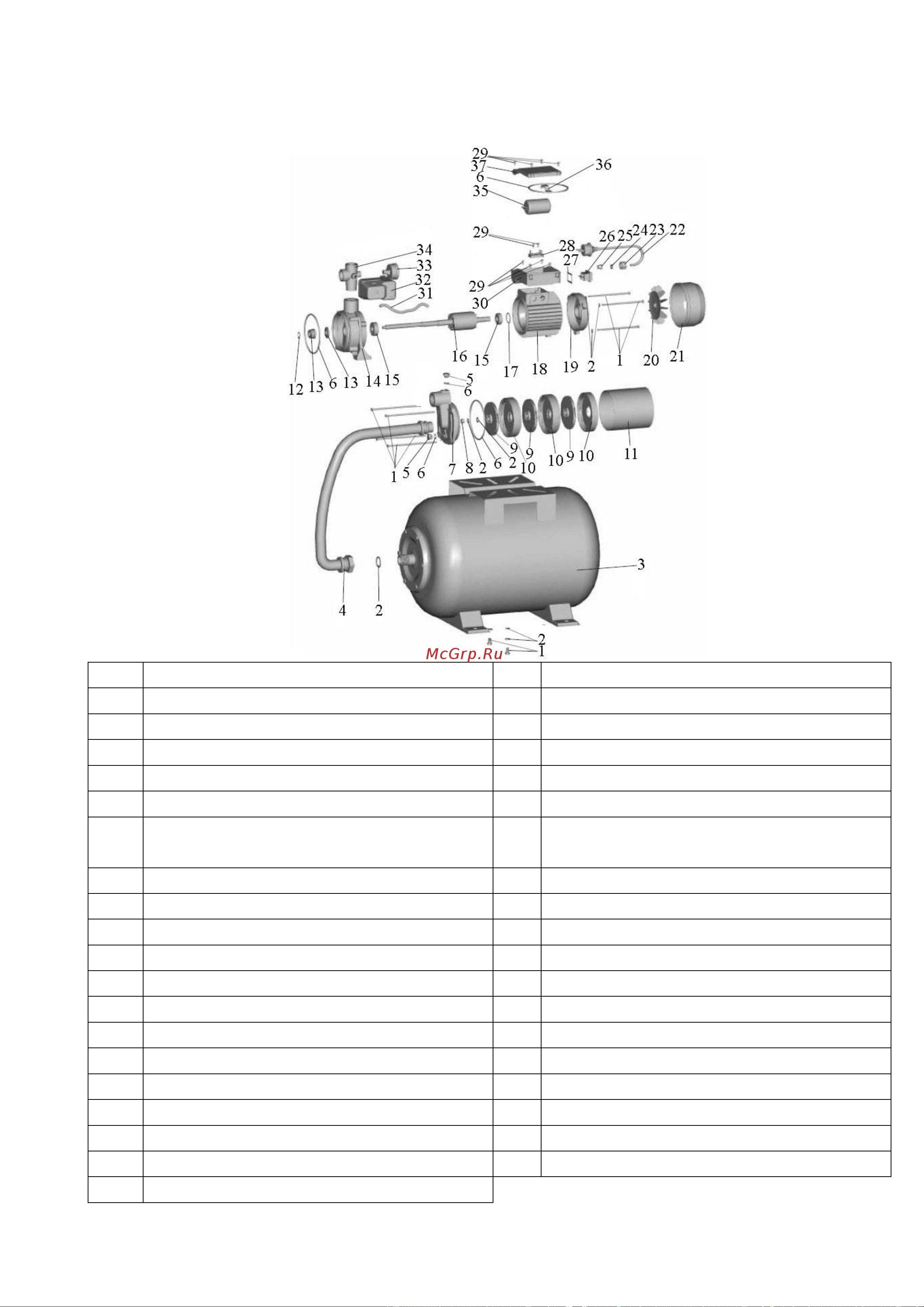

Схема устройства насосных станций моделей
3XCm100SA5, 4XCm100SA5
№
Наименование
№
Наименование
1.
Болт
20.
Вентилятор
2.
Шайба
21.
Крышка вентилятора
3.
Гидроаккумулятор
22.
Шнур питания со штепселем
4.
Гибкий шланг
23.
Колпачковая гайка
5.
Пробка сливного отверстия
24.
Уплотнительная шайба
6.
О-образное уплотнительное кольцо
(прокладка)
25.
Уплотнительная манжета
7.
Рабочая камера
26.
Выключатель
8.
Гайка
27.
Уплотнительная прокладка
9.
Крыльчатка
28.
Клеммная панель
10.
Диффузор
29.
Винты
11.
Цилиндр
30.
Клеммная коробка
12.
Стопорное кольцо
31.
Шнур питания
13.
Сальник
32.
Реле давления
14.
Суппорт
33.
Манометр
15.
Подшипник
34.
Пятиходовой штуцер
16.
Ротор
35.
Конденсатор
17.
Волнистая шайба
36.
Зажим конденсатора
18.
Статор
37.
Крышка конденсатора
19.
Задняя крышка (упорная пластина)
