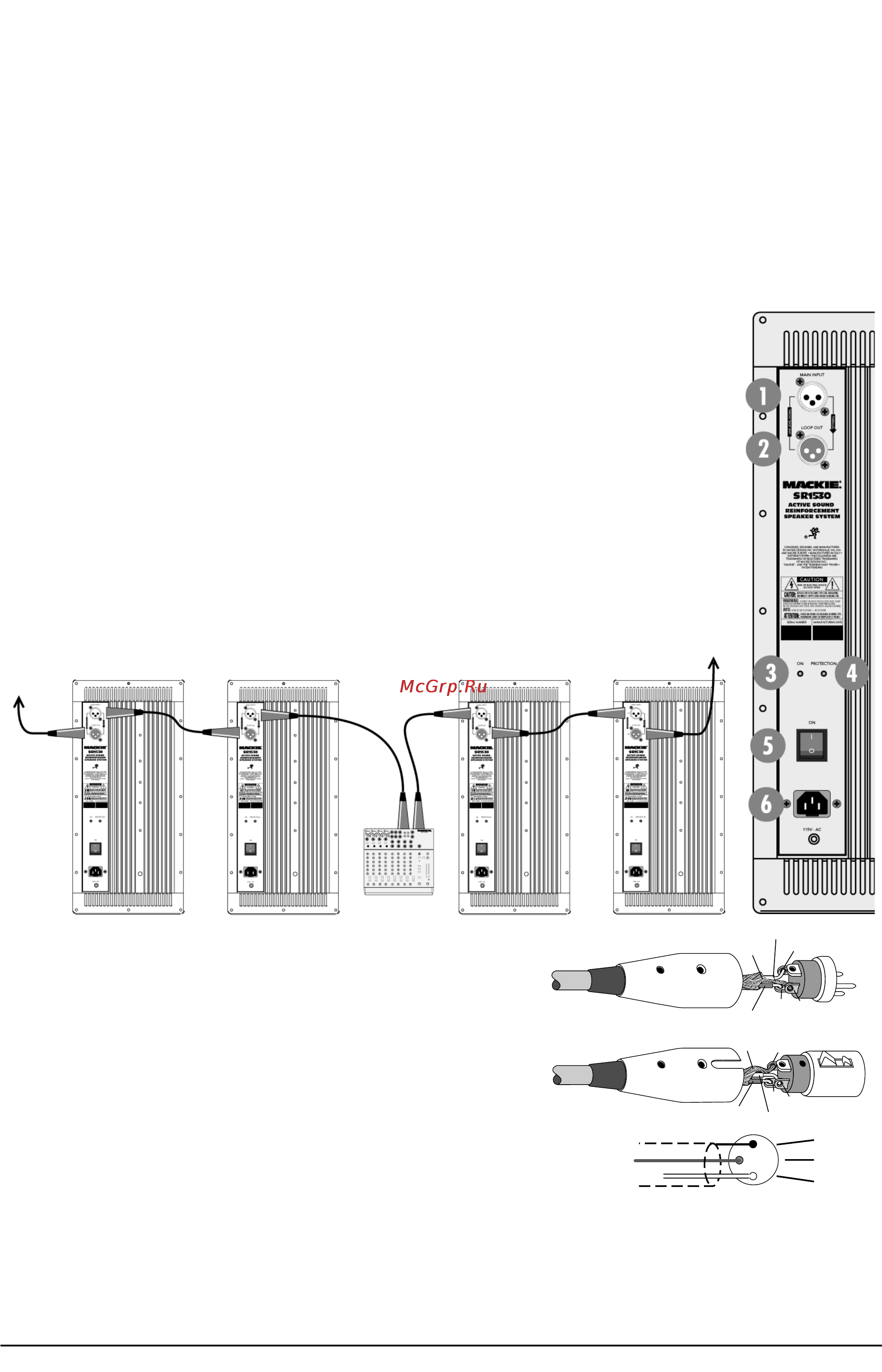

Введение SR1530 является мощной трехполосной активной концертной системой с рупорным дизайном и широкой дисперсией Она обору дована 90 х 40 рупором включающим в себя средне и высокочастотную секции построенные по технологии Optimal Wavefront В отличие от стандартных систем высокочастотная секция расположена с перекрытием среднечастотной дисперсионной харак теристики Это создает сфокусированный однородный фронт волны с превосходными фазовыми и частотными свойствами Среднечастотный громкоговоритель работает на частотах от 700 Гц до 3000 Гц исключая точку кроссовера из наиболее слыши мого вокального диапазона Частоты выше 3000 Гц воспроизводятся 1 компрессионным драйвером Низкие частоты воспроизво дятся мощным 152 вуфером Коммутация и установка SR1530 несложны На систему подается сигнал линейного уровня через входной разъем XLR F Сквоз ные разъемы XLR М предназначены для последовательного цепочного подключения нескольких кабинетов SR1530 Два встроенных 100 ваттных усилителя раскачивают средне и высокочастотный громкоговорители Низкочастотный динамик пи тается от высокоэффективного высокотокового усилителя класса G с выходной мощностью 300 Вт Модуль усилителя размещен на массивном радиаторе Это снижает необходимость в вентиляторах увеличивает срок службы и время между периодами обслу живания Одним из преимуществ встроенного усилителя является уменьшение длины коммутационных кабелей между усилите лем и динамиком Корпус собран из 18 мм толстой многослойной березовой фанеры Для удобства транспортировки на каждой стороне корпуса предусмотрены ручки Тыльная панель 1 Разъем MAIN INPUT Разъем XLR F для подачи симметричного сигнала линейного уровня от микшера или других источников сигналов 2 Разъем LOOP OUT Разъем XLR М сигнал на котором аналогичен входному сигналу на разъеме MAIN INPUT Используется для цепочного подключения нескольких систем SR1530 к одному источнику сигнала 3 Индикатор ON Индикатор питания светящийся зеленым цветом при включении питания Синий индика тор лицевой панели выполняет такую же функцию 4 Индикатор PROTECTION SR1530 имеет схему термозащиты контролирующую внутреннюю температу ру усилителя и радиатора При повышении температуры свыше допустимого уровня сигнал мьютируется и загорается индикатор данный индикатор При последующем остывании внутренних устройств до допусти мого уровня схема термозащиты отключается и продолжается обычная работа 5 Выключатель POWER Выключатель питания Перед его включением не забывайте минимизировать входной сигнал 6 Разъем сетевого шнура Коммутация SR1530 имеет вход XLR F который согласуется с симметричными линейны ми сигналами Также имеется разъем XLR М маркированный LOOP OUT Он позволяет под ключать несколько кабинетов SR1530 к одной системе Подайте сигнал источ ника на вход MAIN INPUT первого кабинета а к его выходу LOOP OUT подклю чите вход следующего кабинета и так далее до завершения цепочки см диа грамму Разъем LOOP OUT напрямую соединен с разъемом MAIN INPUT между ними отсутствует какая либо электронная схемотехника поэтому сигналы на данных разъемах идентичны Размещение Конструкция колонки SR1530 предусматривает размещение на полу или на подставке Возможно создание горизонтального мас сива боковым совмещением кабинетов Однако необходимо понимать соотношение между углом перекрытия лицевых панелей кабинетов мощностью на оси и взаимным эффектом частотного ослабления кабинетов При боковом совмещении двух кабинетов реальный угол перекрытия составляет 20 определяется углом 10 каждой стороны кабинета При приближении угла перекрытия к углу горизонтальной дисперсии 90 для SR1530 мощность на оси падает но частотный диапазон становится более гладким на поминая эффекты комбинированного фильтра за счет взаимодействия пространств двойного перекрытия При работе с оборудованием оберегайте его от сырости При наружных инсталляциях позаботьтесь о защите от дождя 2 Mackie SR1530 Руководство пользователя
