13

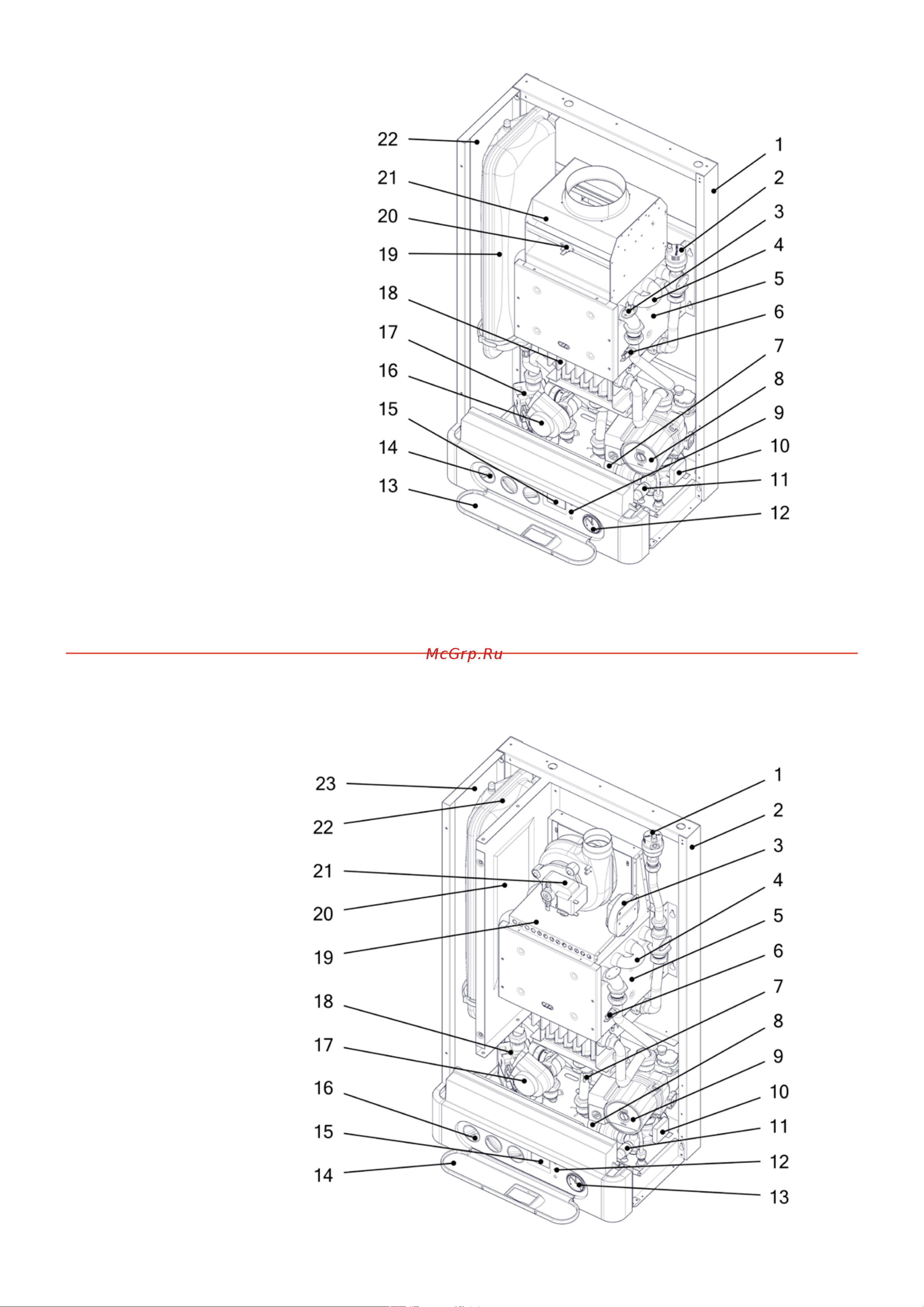

THERM PRO 14 XZ.A
THERM PRO 14 TXZ.A
1. Рама котла
2. Воздуховыпускной клапан
3. Аварийный термостат
4. Теплообменник (дымовые газы - вода)
5. Камера сгорания
6. Термодатчик отопления
7. Предохранительный вентиль
8. Насос
9. Многофункциональные кнопки
10. Проточный выключатель
11. Сливной вентиль
12. Манометр
13. Дверцы панели управления
14. Вращательные регуляторы
15. Дисплей
16. Трехходовой клапан
17. Газовый вентиль
18. Низконоксовая горелка
19. Расширительный резервуар отопления
20. Термостат продуктов горения
21. Прерыватель тяги
22. Боковина облицовки
1. Воздуховыпускной клапан
2. Рама котла
3. Маностат
4. Теплообменник (дымовые газы - вода)
5. Камера сгорания
6. Термодатчик отопления
7. Аварийный термостат
8. Предохранительный вентиль
9. Насос
10. Проточный выключатель
11. Сливной вентиль
12. Многофункциональные кнопки
13. Манометр
14. Дверцы панели управления
15. Дисплей
16. Вращательные регуляторы
17. Трехходовой клапан
18. Газовый вентиль
19. Сборник дымовых газов
20. Закрывающая камера
21. Вентилятор
22. Расширительный резервуар отопления
23. Боковина облицовки
