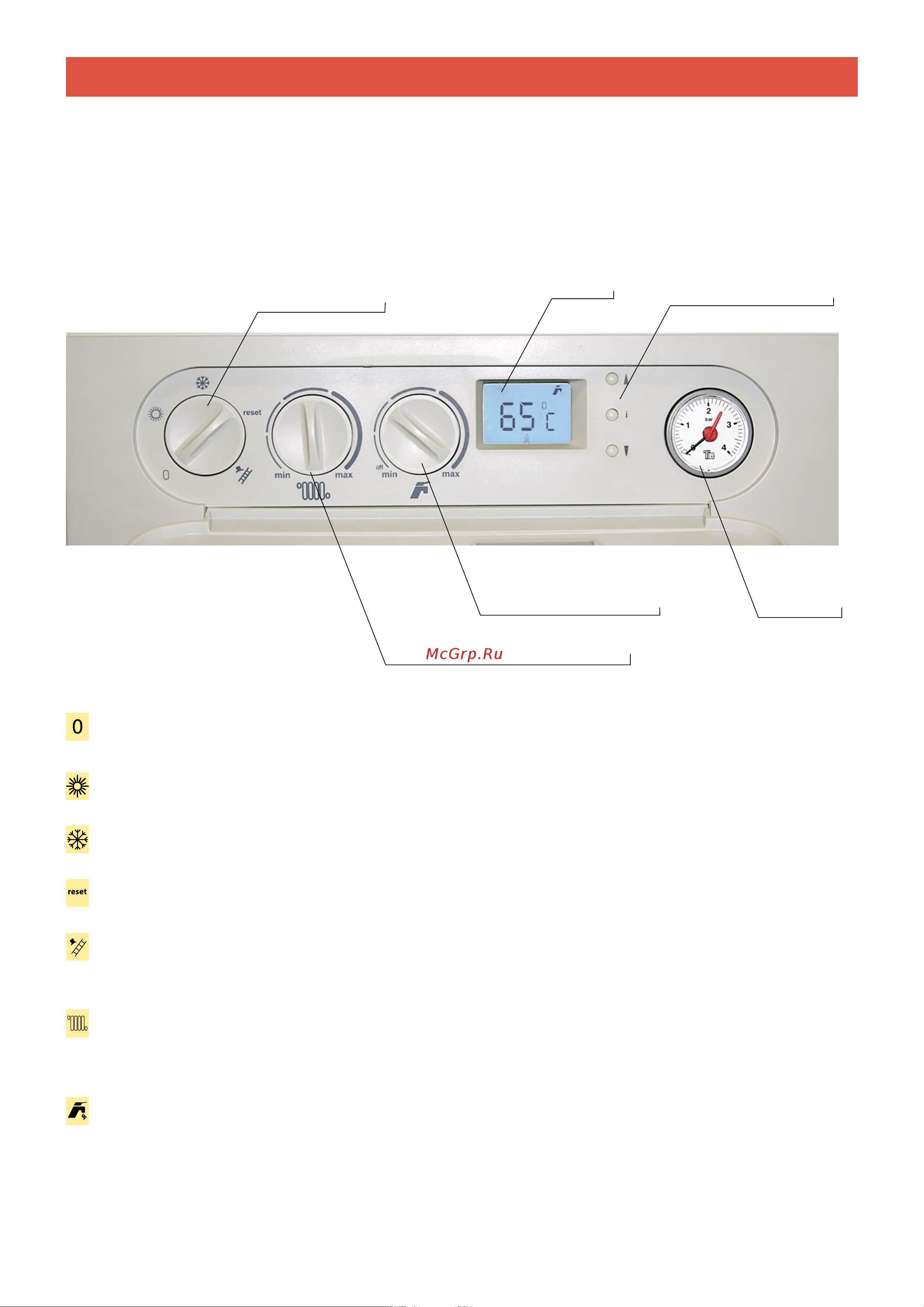

Thermona THERM PRO TXZ.A [14/40] Панель управления котла

2.1   

2.1.1   

Элементы управления котла скрыты под передней пластмассовой крышкой. Слегка потяните за захват в верхней

части отверстия для дисплея и откройте крышку.

2.   

   :

  – включены только предохранительные функции котла (при подключении котла к эл. сети

и открытой подаче газа). При выборе этого режима на дисплее котла отображается OFF, выключены отопление,

нагрев ГВС, одновременно выключается подсветка дисплея.

  (включен только нагрев ГВС, отопление выключено)

  (включено отопление и нагрев ГВС)

   

  (т.н. функция „трубочист“ – мощность котла можно бесступенчато регулировать средним

поворотным регулятором – левое положение = минимальная мощность и температура, правое положение =

максимальная мощность и температура). Этот режим предназначен только для сервисных целей и измерений

(выбросы, температура дымовых газов и т.д.)

   – поворотный регулятор для настройки пользователем температуры воды

в системе отопления в диапазоне 35 – 80 °C (рекомендуемый диапазон 55 – 80 °C). В случае выбора встроенного

эквитермного регулирования регулятором устанавливается сдвиг графика отопления (в диапазоне ± 15 °C от

эквитермного графика).

  – поворотный регулятор для настройки пользователем температуры ГВС на выходе

в диапазоне 35 – 60 °C (рекомендуемая настройка 60 °C). Температуру ГВС в резервуаре можно отобразить с

помощью меню информации.

Для котлов X.A, TX.A, XZ.A, TXZ.A регулятор не используется. Требуемая температура ГВС устанавливается прямо

на термостате резервуара без прямого нагрева.

Замыканием контактов на клеммах термостата резервуара (стандартно не используемого для котла)

принудительно устанавливается температура нагрева 60 °C (независимо от настройки температуры ГВС). Эта

функция предназначена для защиты от бактерий Legionella.

температура воды отопления

(сдвиг экв. графика)

температура ГВС

выключение нагрева

ГВС

манометр

дисплей

переключатель режимов

многофункциональные

кнопки
