Thermona THERM PRO TXZ.A [31/40] Подключение котла к электросети

Первое колено в случае горизонтального отвода дымовых газов уже включено в максимальную длину дымового канала.

Второе и возможное последующее колено укорачивает максимальную длину на:

0,5 м - колено 45°

0,75 м - колено 90°

3.11    

Котлы оборудованы трёхжильным приводным кабелем с вилкой. Подключаются к розетке сети, размещенной

вблизи котла так, чтобы сетевая вилка была доступна и после инсталляции котла по требованиям   60 335 -1.

Розетка должна соответствовать правилам защиты от опасного касания частей без напряжения в сетях TN (ранее т.н.

зануление) или в сетях ТТ (ранее т.н. заземление), и её подключение должно быть исполнено согласно  33 2180

так, чтобы защитный контакт был вверху, а средний нулевой провод был подключен (при виде спереди) к правому

отверстию. Напряжение питания сети должно быть 230 В ± 10 %.

3.11.2      OpenTherm

Подключение интеллигентного регулятора помещения производится аналогично подключению классического

термостата помещения. Регулятор подключается к той же клемме. Никогда не подключайте оба типа регуляторов

одновременно!

       OpenTherm  

Кабель подключения предназначен как для питания регулятора, так и двухстороннего переноса сигналов

коммуникации по протоколу OpenTherm между автоматикой котла и регулятором.

Количество жил в кабеле: 2

Максимальная длина кабеля: 50 метров

Макс. сопротивление кабеля: 2 x 5 Ом

Полярность: подключение без полярности (провода взаимозаменяемы)

   

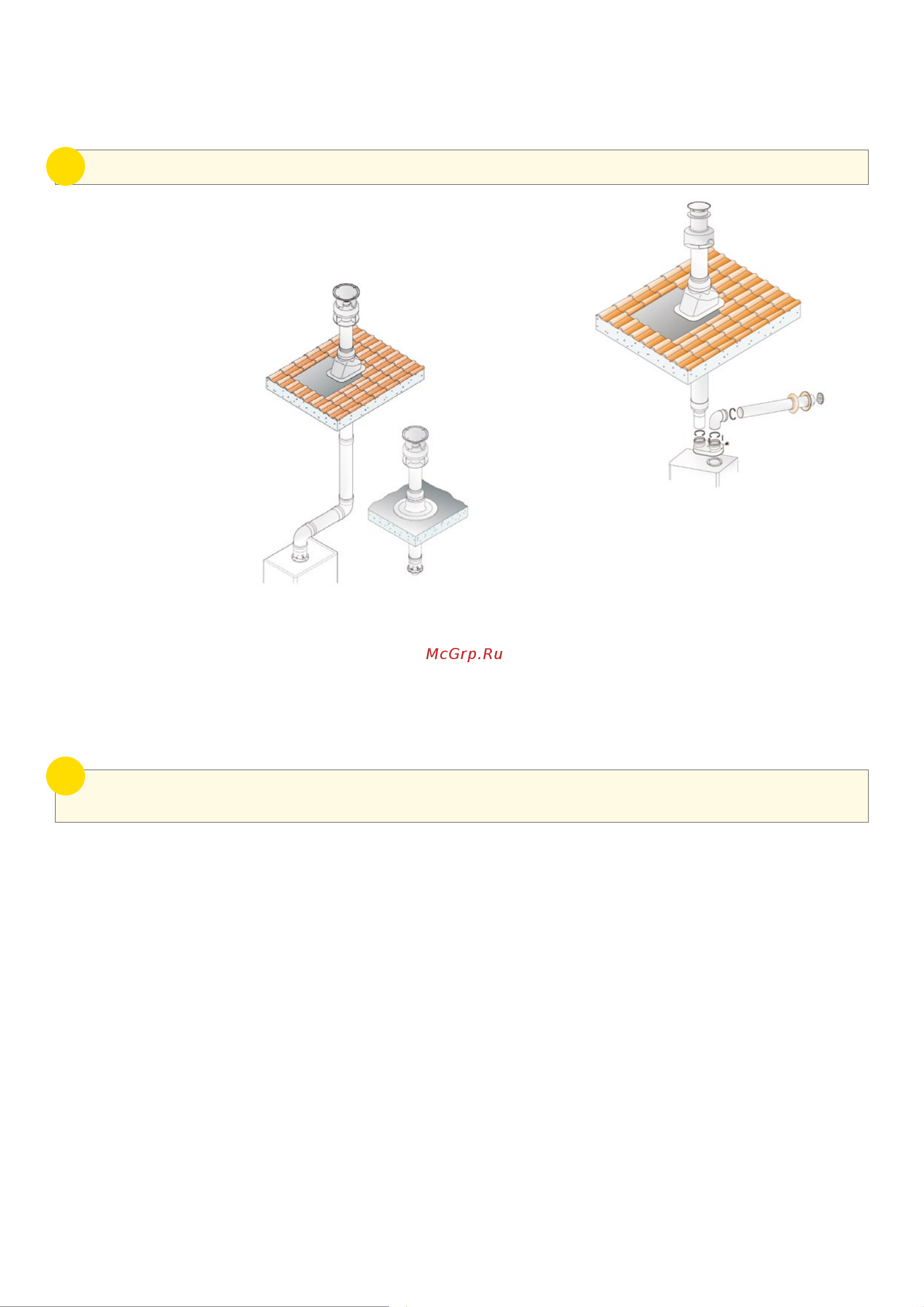

Коаксиальная система

(60/100, 80/125)

      - 80 .

Раздельная система

(2 x 80)

 ,      .   

          50/1978 .

3.11.1   

Для управления котлом с помощью термостата помещения можно использовать только термостат с контактом

без напряжения, т.е. он не подает к котлу постороннее напряжение.

Термостат помещения необходимо подключить к котлу двухжильным проводом. Рекомендуемое сечение для

подключения термостата помещения для медного витого провода составляет от 0,5 до 1,0 мм

      размещена на электронике управления котла (см.

эл. схему подключения котла). Производитель шунтирует её. Шунтирование изымается только в случае подключения

термостата помещения! Клеммная сборка доступна после снятия внешнего кожуха, откидывания и последующего

демонтажа задней части панели управления.
