Thermona THERM 24 KDNS [22/40] Instalace kotle

THERM 24 KDNS

3.5 Připojení kotle nateplovodní systém

Vlastní připojení kotlů ktopnému rozvodu musí být provedeno takovým způsobem, aby nebyly silově namáhány připojovací

vývody kotle azároveň nemohlo docházet kjeho zavzdušňování.

Vzhledem ktomu, že se jedná oteplovodní průtočný kotel, který je vybaven vlastním čerpadlem, je nutno řešit jeho připojení

ktopné soustavě projektem svazbou navýpočty hydraulických poměrů celé sestavy. Zdůvodů optimálního využití

kondenzačního režimu kotle je vhodné dimenzovat otopnou sestavu nanízké teploty (Δt = 50/30 °C). Minimální přetlak

otopného systému 0,8 baru. Doporučujeme udržovat tlak topné vody vsoustavě vrozmezí 1,0 - 2,0 bar.

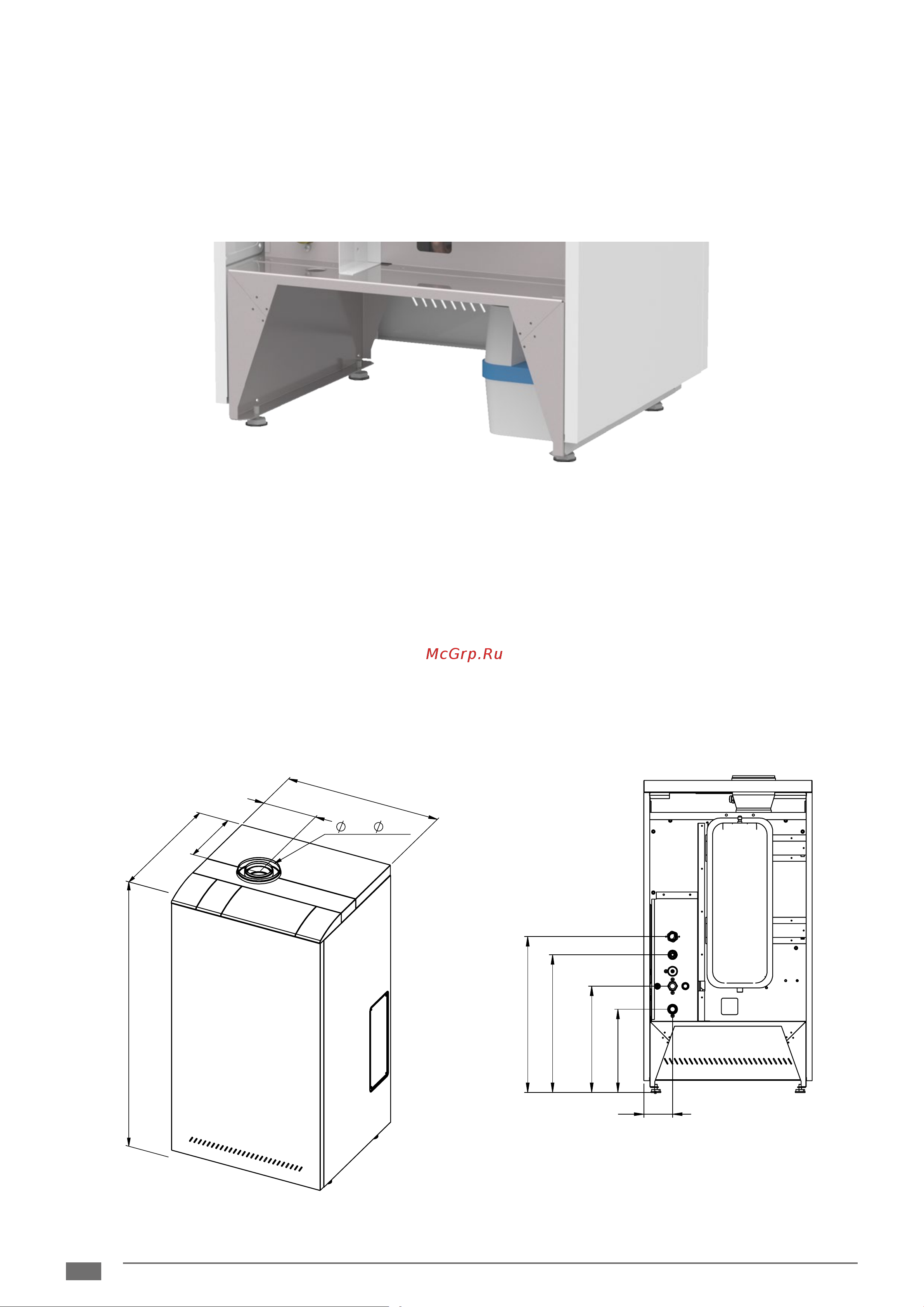

3.5.1 Rozměry apřipojení

3.4 Instalace kotle

Stacionární kondenzační kotle THERM 24 KDNS se instalují naúnosnou podlahu bez výrazných nerovností. Pomocí stavitelných

nohou se dají kompenzovat lehké nerovnosti podlahy. Stavitelné nohy tak zajišťují optimální výškové vyrovnání při zachování

vysoké stability.

Kolem kotle je nutné zdůvodu servisní prohlídky či případného servisního zásahu ponechat manipulační prostor tak, aby

bylo možné nakotli snadno abezpečně pracovat rukama iběžným ručním nářadím.

510

458

935

225

175

80 /

125

252,50

322,50

417,50

472,50

1 Vstup plynu G 3/4“ vnější

2 Vstup dopouštění G 1/2“ vnější

3 Vstup vratné vody G 3/4“ vnější

4 Výstup topné vody G 3/4“ vnější
