Thermona THERM 24 KDNS [31/40] Postup seřízení spalování kotle

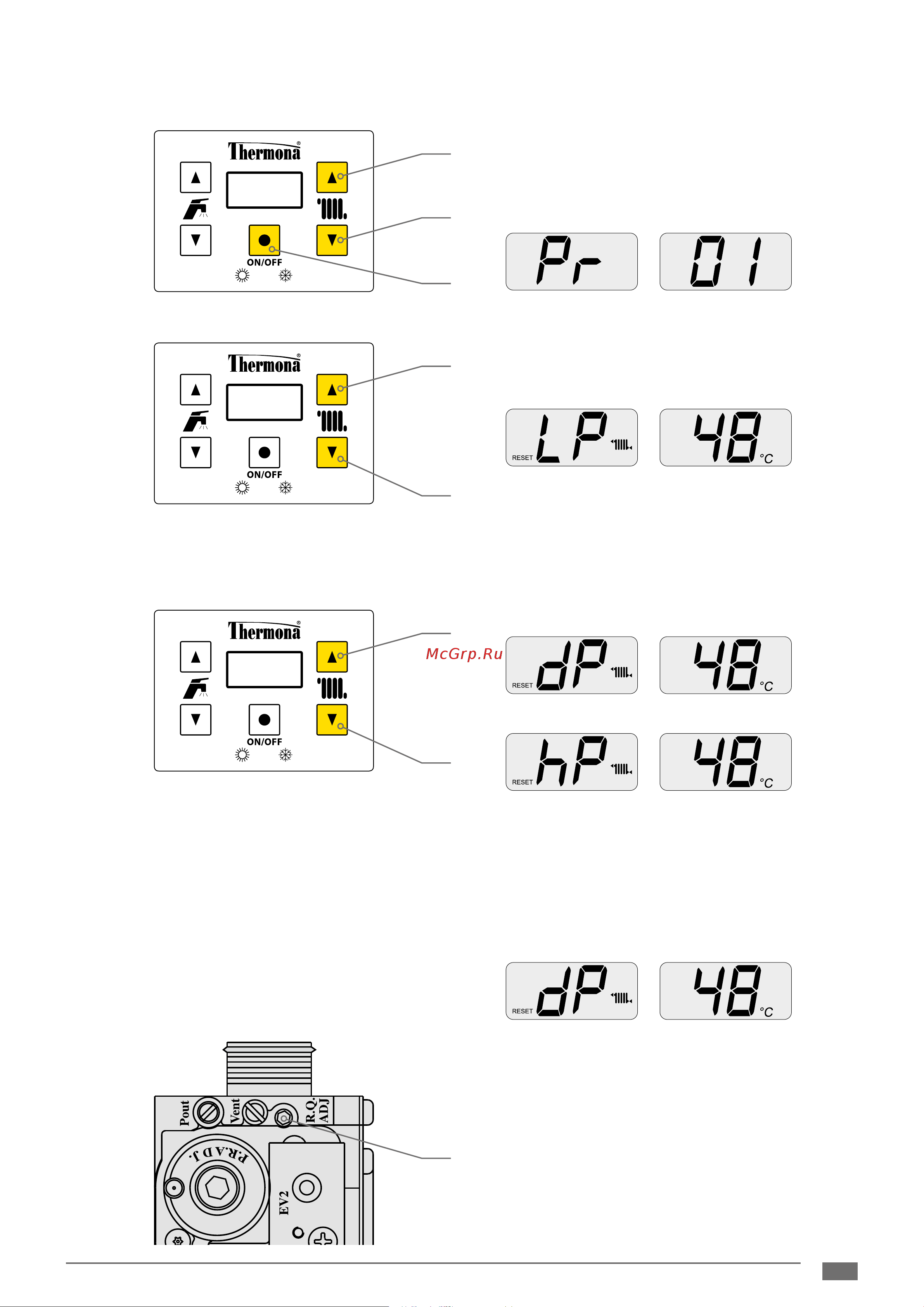

![Thermona THERM 24 KDNS [31/40] Postup seřízení spalování kotle](/views2/1821344/page31/bg1f.png)
31
THERM 24 KDNS
4.2 Postup seřízení spalování kotle
3.
4.
4.
5.
Vstup doservisního menu se provádí
současným stisknutím tlačítek 3, 4 a5
podobu 10 s.
Nadispleji se zobrazí
Současně stiskneme tlačítka 4 a5 na2 s.
Nadispleji se zobrazí
5.
,
Kotel nyní pracuje vrežimu ohřevu TV
naminimální výkon.
Aktivace funkce kominík
,
,
,
4.
5.
Kotel hoří namax. výkon
Kotel hoří namin. výkon
Vtuto chvíli je možné volně přepínat
tlačítky 4 a5 mezi jednotlivými hodnotami
funkce kominík (např. hP adP).
Seřízení spalování při max. výkonu kotle
Nastavíme funkci kominík nahodnotu dP.
Nadispleji se zobrazí
,
Pomocí analyzátoru spalin zjistíme
koncentraci CO
2
vespalinách.
Koncentrace CO
2
musí dosáhnout
předepsané hodnoty. Vpřípadě odchylky
odpředepsané hodnoty je nutno provést
korekci.
Korekci provádíme pomocí imbusového
klíče č. 2,5 (pozice A). Při otáčení vesměru
hodinových ručiček koncentrace CO
2
klesá
anaopak.
A
