Thermona THERM 24 KDNS [5/40] Zjednodušené hydraulické a funkční schéma neslouží jako podklad pro montáž

THERM 24 KDNS

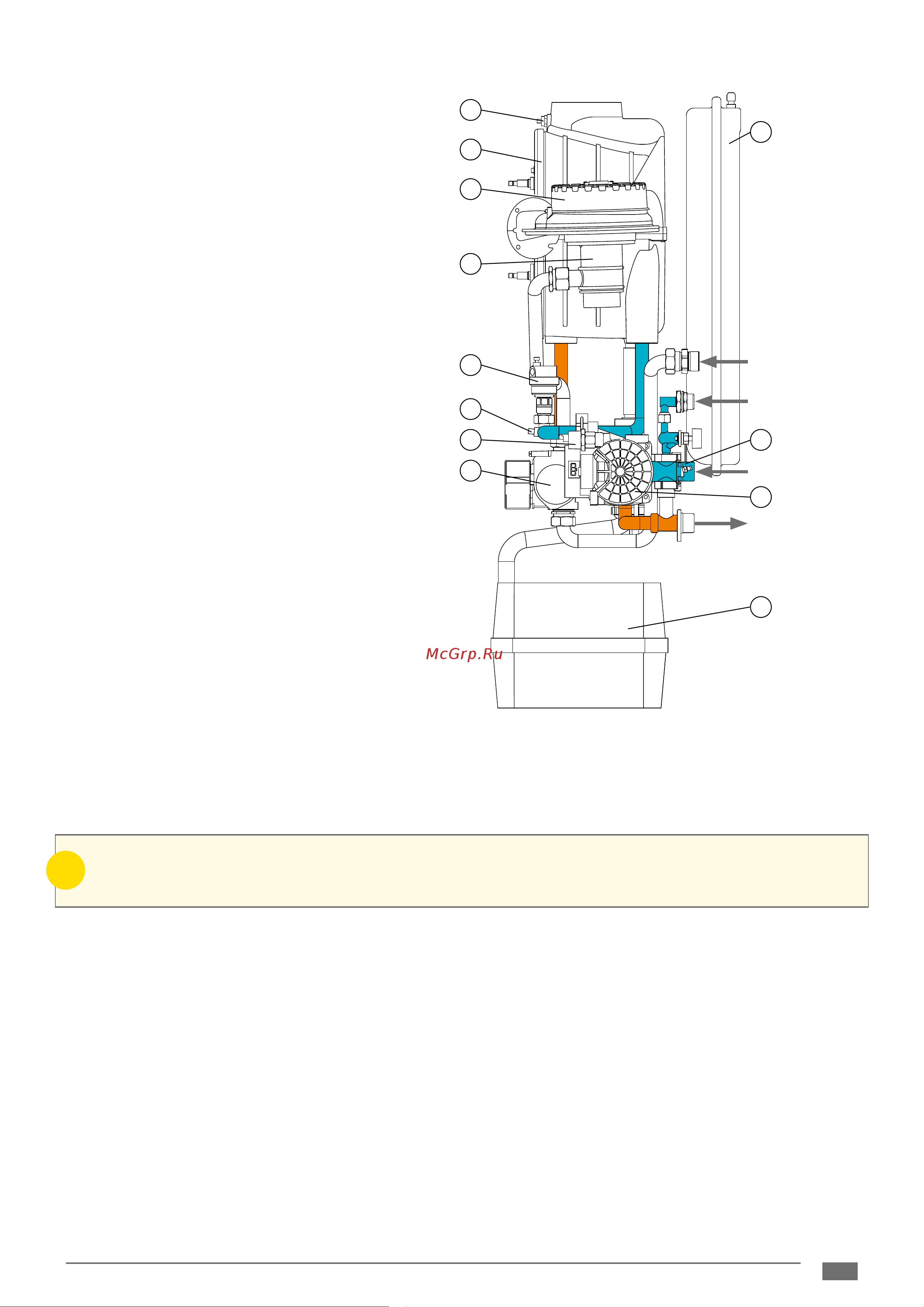

1.2.3 Zjednodušené hydraulické afunkční schéma (neslouží jako podklad pro montáž)

THERM 24 KDNS

1 - Plynový ventil

2 - Odvzdušňovací ventil

3 - Oběhové čerpadlo

4 - Expanzní nádoba topení

5 - Ventilátor

6 - Tlakový senzor

7 - Teplotní sonda

8 - Teplotní sonda spalin

9 - Mixér

10 - Přečerpávací stanice kondenzátu

(volitelné příslušenství)

11 - Hydroblok

12 - Kondenzační těleso

A- Vstup plynu

B - Vstup vratné vody

C - Výstup topné vody

D - Vstup dopouštění

Při zápachu plynu

 uzavřít plynový kohout pod kotlem

 zajistit větrání místnosti (okna, dveře)

 nemanipulovat selektrickými spínači

 uhasit případný otevřený oheň

 okamžitě přivolat servis (doservisní prohlídky nesmí být kotel provozován)

Při zápachu zplodin spalování

 vypnout kotel

 zajistit větrání místnosti (okna, dveře)

 přivolat servis (doservisní prohlídky nesmí být kotel provozován)

Při požáru spotřebiče

 uzavřít plynový kohout pod spotřebičem

 odpojit spotřebič odelektrické sítě

 uhasit oheň hasícím práškovým nebo sněhovým přístrojem

Kotle THERM jsou vybaveny veškerými bezpečnostními, havarijními aochrannými prvky, které zajišťují zcela

bezpečný provoz kotle. Pokud ipřesto, např. zdůvodu neodborného zásahu, nedodržování pravidelných kontrol

arevizí kotle apod. dojde knestandardnímu stavu, doporučujeme se zachovat takto:

1.3 Bezpečnost provozu
