Установка

! Важно сохранить данное руководство для его последующих

консультации. В случае продажи, передачи изделия или при переезде

на новое место жительства необходимо проверить, чтобы руководство

оставалось вместе с изделием, для того чтобы его новыи владелец

мог ознакомиться с правилами эксплуатации и с соответствующими

предупреждениями.

! Внимательно прочитаите инструкции: в них содержатся важные

сведения об установке, эксплуатации и безопасности изделия.

Расположение

! Не разрешаите детям играть с упаковочными материалами.

Упаковочные материалы должны быть уничтожены в соответствии

с правилами раздельного сбора мусора (см. Предосторожности и

рекомендации).

! Монтаж изделия производится в соответствии с данными инструкциями

квалифицированными специалистами. Неправильныи монтаж изделия

может стать причинои повреждения имущества и причинить ущерб

людям и домашним животным.

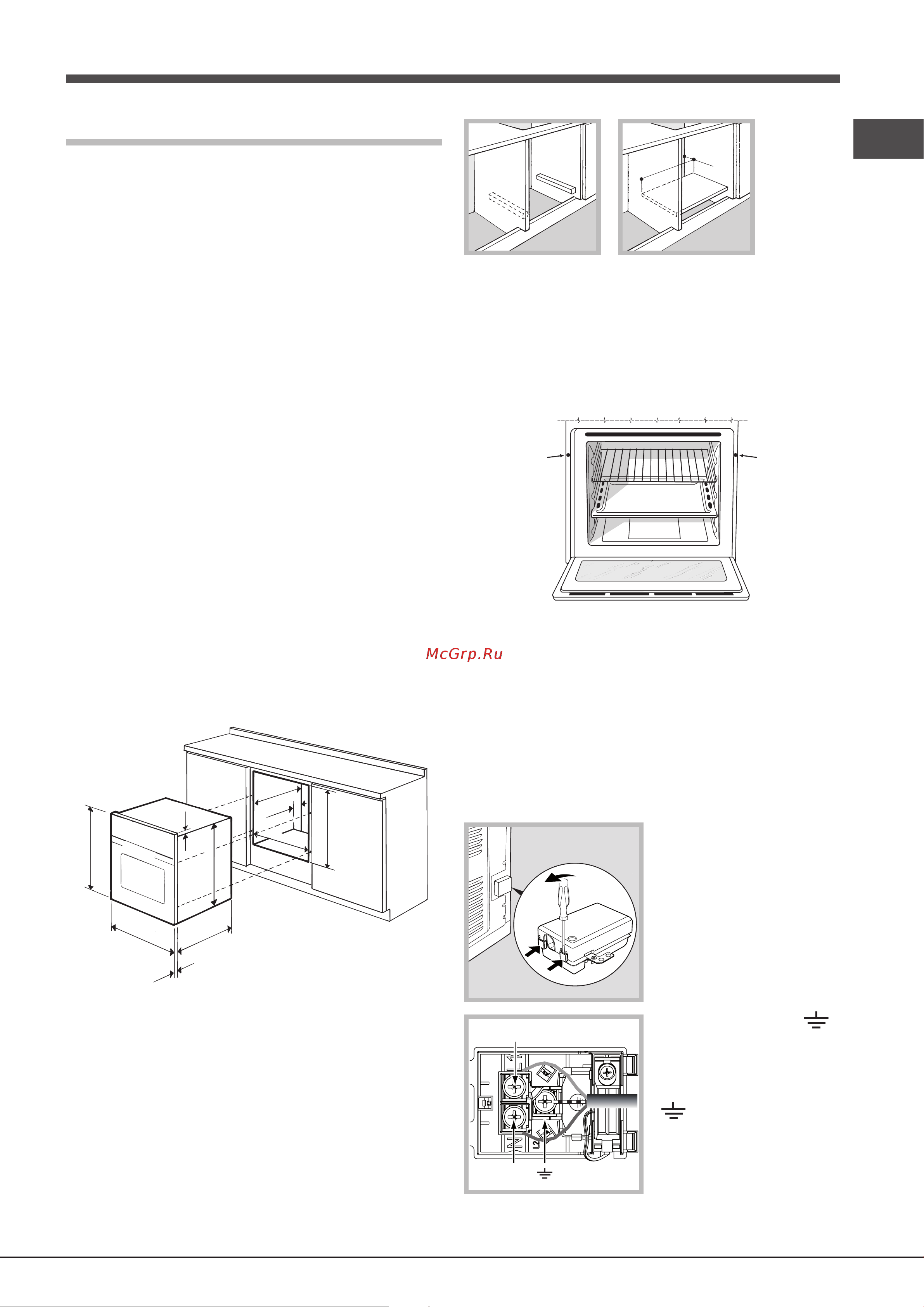

Встроенный монтаж

Для обеспечения исправного функционирования встраиваемого изделия

кухонный элемент должен иметь соответствующие характеристики:

• панели кухонных элементов, прилегающих к духовому шкафу, должны

быть выполнены из термостойкого материала;

• клей кухонных элементов элементов, шпонированных деревом,

должен быть устойчивым к температуре 100°C.

• для встраивания духового шкафа под кухонным топом (см. схему)

или в пенал ниша кухонного элемента должна иметь следующие

размеры:

590 mm.

595 mm.

22,5 mm.*

20,5 mm.

550 mm.

570 mm.

20 mm.

575-585 mm.

45 mm.

560 mm.

550 mm.

min.

! После встраивания изделия в кухонный элемент должна быть

исключена возможность касания к электрическими частями.

Расход электроэнергии, указанный на паспортной табличке изделия,

был замерян для данного типа монтажа.

Вентиляция

Для обеспечения надлежащеи вентиляции необходимо снять заднюю

панель ниши кухонного элемента. Рекомендуется установить духовои

шкаф на два деревянных бруска или на сплошное основание с

отверстием диаметром не менее 45 х 560 мм (см чертежи).

560 mm.

45 mm.

Центровка и крепление

Для крепления изделия к кухонному элементу:

• откройте дверцу духовки;

• выньте 2 резиновых заглушки, закрывающие крепежные отверстия

в периметральной рамке;

• прикрепите духовой шкаф к нише 2 шурупами для дерева;

• установите на место резиновые заглушки.

! Все защитные элементы должны быть закреплены таким образом,

чтобы их можно было снять только при помощи специального

инструмента.

Электрическое подключение

Духовые шкафы, укомплектованные трехполюсным сетевым кабелем,

расчитаны на функционирование с переменным током с напряжением

и частотой электропитания, указанными на паспортной табличке с

данными (см. ниже).

Подсоединение сетевого кабеля

1. Откройте зажимную коробку,

нажав при помощи отвертки на

выступы с боков крышки: потяните

и откройте крышку (см. схему).

2. Порядок подсоединения

сетевого кабеля: отвинтите

винт кабельного сальника и

три винта контактов L-N- и

затем прикрепите провода под

головками винтов, соблюдая

цветовую маркировку Синий (N)

Коричневый (L) Желто-зеленый

(см. схему).

3. Закрепите сетевой кабель в

специальном кабельном сальнике.

4. Закройте крышку зажимной

коробки.
