10

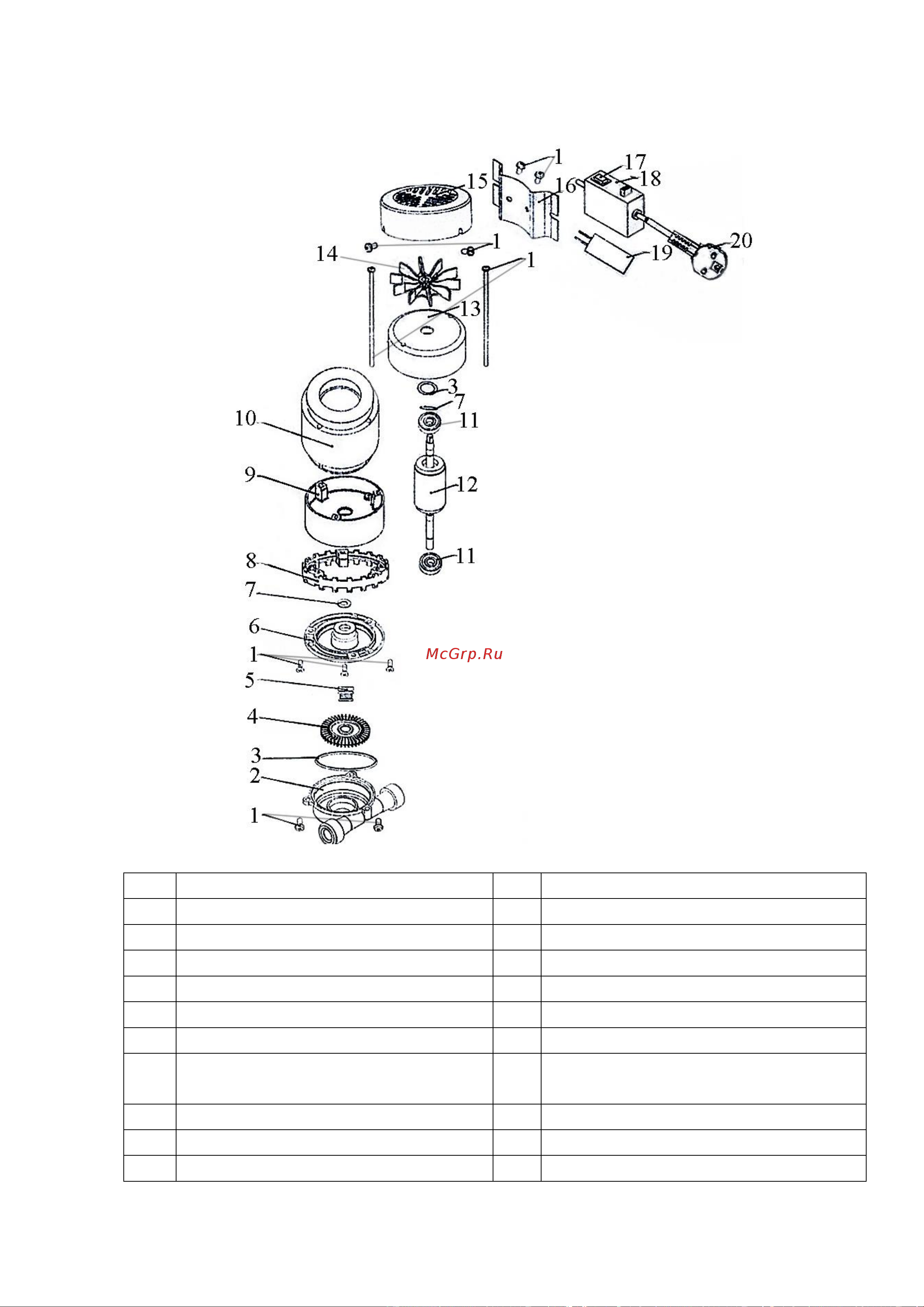

Схема устройства насосов моделей X15GR-10, X15GR-15,
X20GR-15, X15GR-15¾, X15GR-18½, X15GR-18¾
№
Наименование
№
Наименование
1.
Винты
11.
Подшипник
2.
Рабочая камера
12.
Ротор
3.
Шайба
13.
Задняя крышка
4.
Крыльчатка
14.
Вентилятор
5.
Сальник
15.
Крышка вентилятора
6.
Защитная пластина
16.
Кронштейн
7.
О-образное уплотнительное
кольцо (прокладка)
17.
Переключатель
8.
Опорное кольцо
18.
Клеммная коробка
9.
Передняя крышка
19.
Конденсатор
10.
Статор
20.
Штепсель
