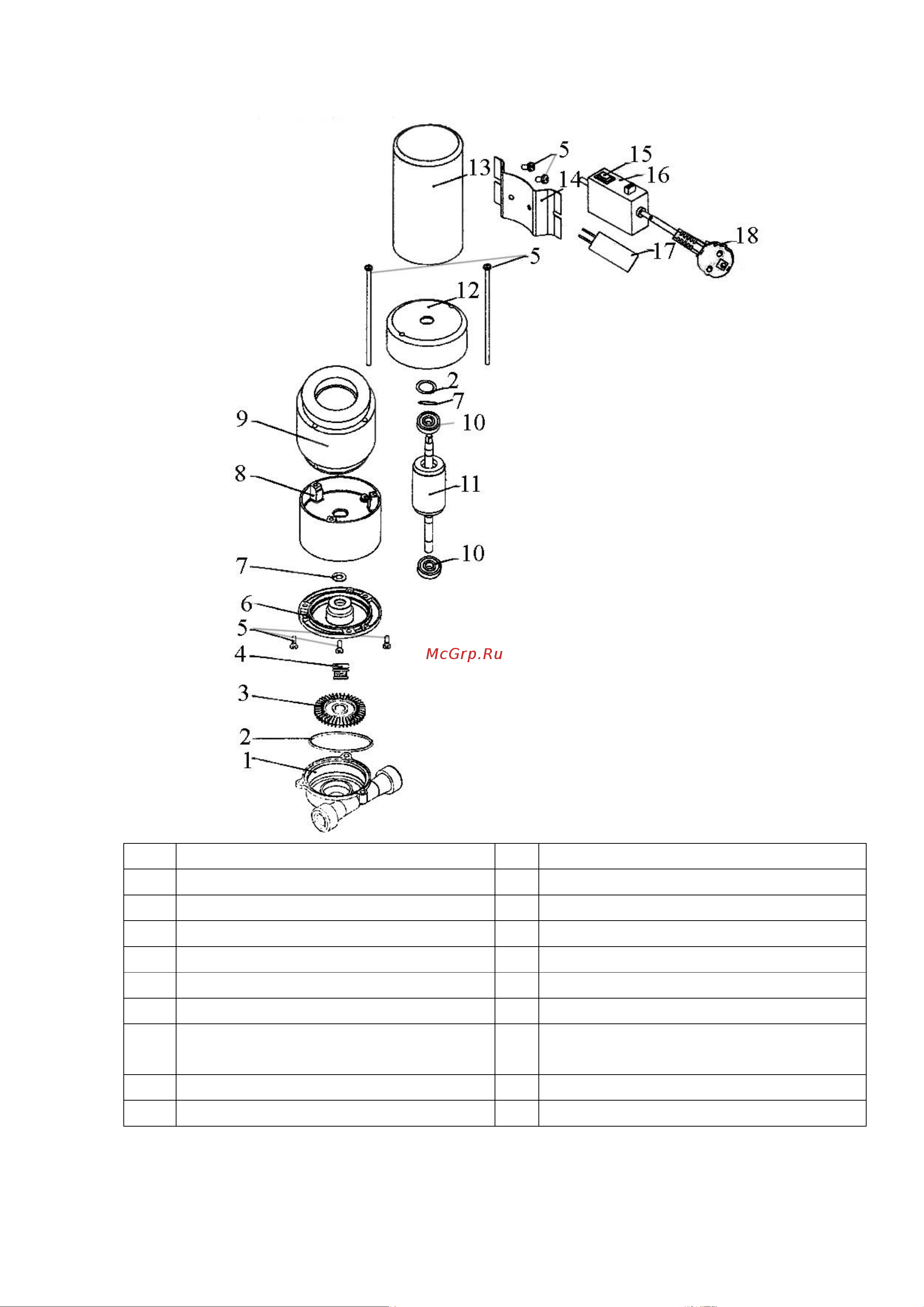

Схема устройства насосов моделей X15G-10B, X15G-15
№
Наименование
№
Наименование
1.
Рабочая камера
10.
Подшипник
2.
Шайба
11.
Ротор
3.
Крыльчатка
12.
Задняя крышка
4.
Сальник
13.
Корпус насоса
5.
Винты
14.
Кронштейн
6.
Защитная пластина
15.
Переключатель
7.
О-образное уплотнительное
кольцо (прокладка)
16.
Клеммная коробка
8.
Передняя крышка
17.
Конденсатор
9.
Статор
18.
Штепсель
