Vodotok X15GR-18 (3/4) [12/20] Схема устройства насосов моделей
![Vodotok X15GR-18 (3/4) [12/20] Схема устройства насосов моделей](/views2/1822282/page12/bgc.png)
12

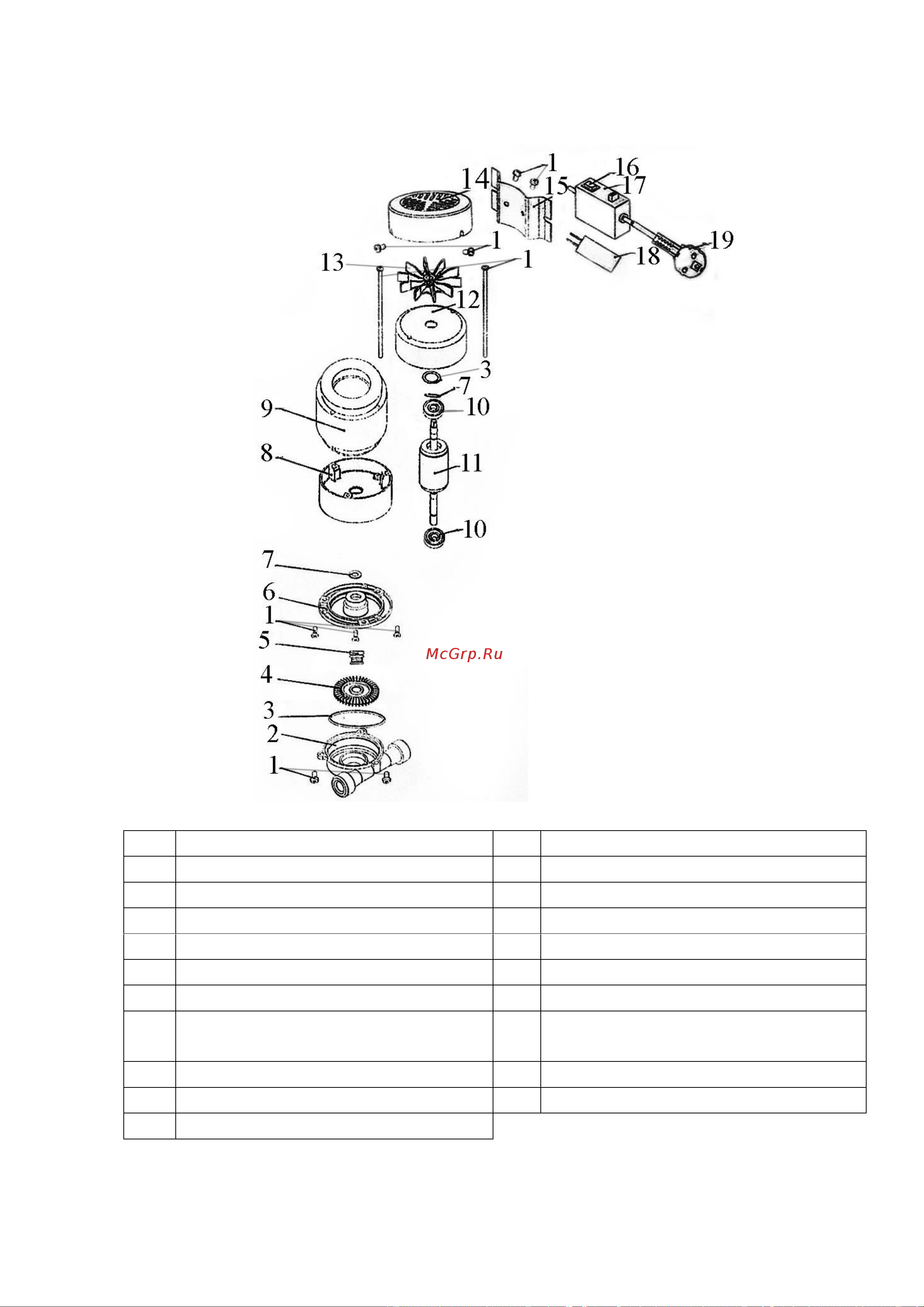

Схема устройства насосов моделей
X15G-18½, X15G-18¾, X20G-18
№
Наименование
№
Наименование
1.
Винты
11.
Ротор
2.
Рабочая камера
12.
Задняя крышка
3.
Шайба
13.
Вентилятор
4.
Крыльчатка
14.
Крышка вентилятора
5.
Сальник
15.
Кронштейн
6.
Защитная пластина
16.
Переключатель
7.
О-образное уплотнительное
кольцо (прокладка)
17.
Клеммная коробка
8.
Передняя крышка
18.
Конденсатор
9.
Статор
19.
Штепсель
10.
Подшипник
