TORO W
10 RU
cod. 3541S230 - Rev. 00 - 03/2019

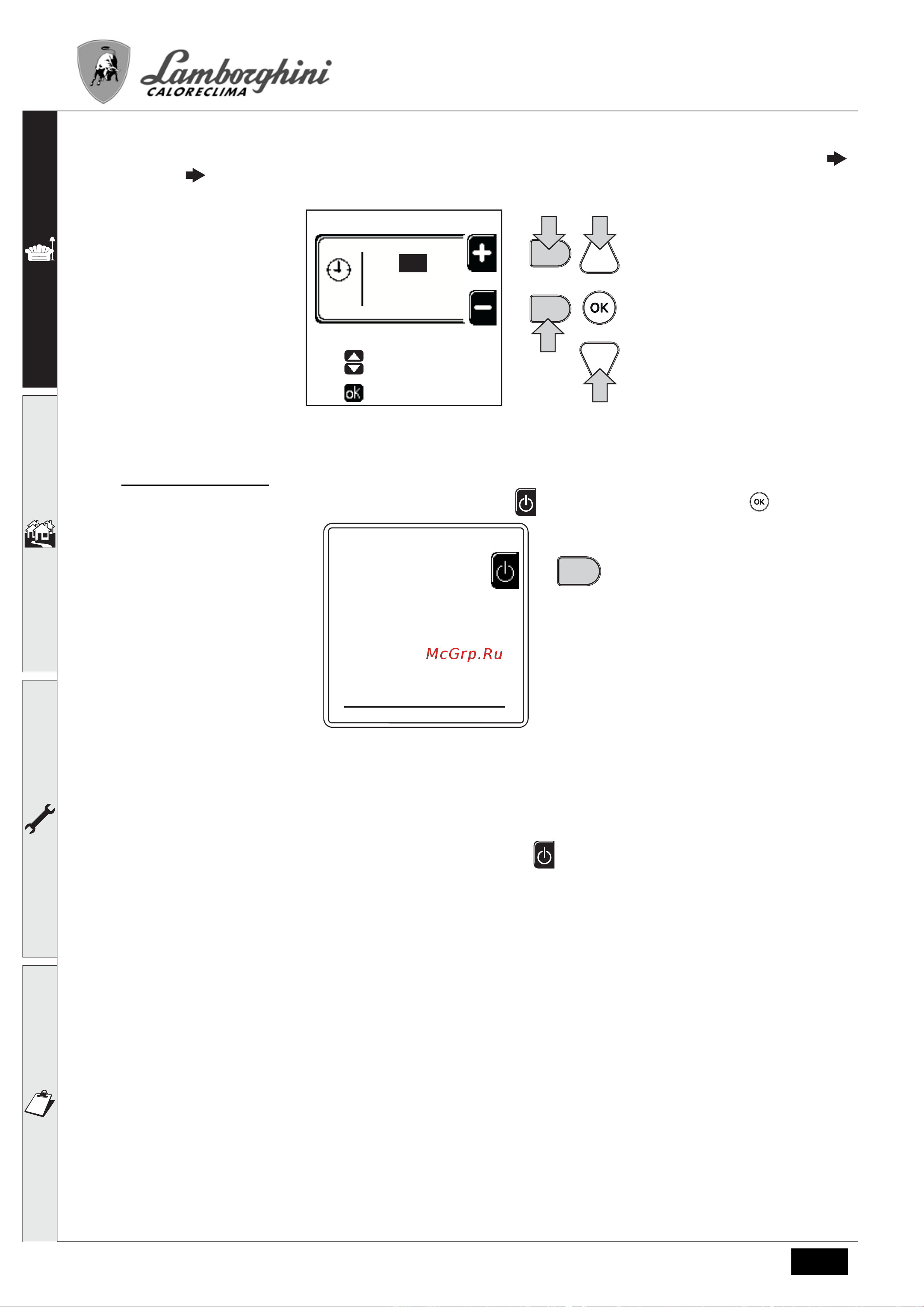

Войдите в экранное окно, показанное на рис.9, выбрав навигацию в меню по следующему маршруту MENU ”USER”
“Settings” “
Set time”” Нажмите на клавиши навигации 5 и 7, чтобы выбрать значение, и затем с помощью контекстных
клавиш 1 и 2 можно его изменить. Подтвердите выбор клавишей OK.
рис.9 - Настройка графика работы
Выключение котла
В главном экранном окне (Home) нажмите на контекстную клавишу и подтвердите с помощью клавиши .
рис. 10 - Выключение котла
Когда котел выключен, на электронный блок продолжает подаваться электрическое питание.
Отключена работа ГВС (с установленным факультативным бойлером) и отопления. Остается активной система против
оледенения.
Чтобы снова включить котел, нажмите повторно контекстную клавишу .
Котел будет сразу же
готов к работе каждый раз при потреблении горячей воды (с установленным факультативным
бойлером) или при запросе комнатному термостату.
Чтобы полностью отключить агрегат от сети электрического питания, нажмите на кнопку поз. 14 рис.1.
B
При отключении котла от системы электропитания и/или газовой магистрали
функция против оледенения отключается. Во время длительного
неиспользования котла в зимний период, во избежание ущерба от
возможного замерзания рекомендуется слить всю воду из котла, как из
контура отопления, так и из контура ГВС; или же слить только воду из контура
ГВС и добавить антифриз в систему отопления, в соответствии с указаниями,
приведенными в sez. 2.3
to confirm
Set time
15 : 59
to select
5
7
1
2
Thursday 9 Jan. 2014 00:15:60
