TORO W
4 RU
cod. 3541S230 - Rev. 00 - 03/2019
1. Инструкции по эксплуатации
1.1 Предисловие
Уважаемый покупатель!
Благодарим Вас за то, что Вы выбрали TORO W, настенный котел LAMBORGHINI самой современной конструкции,
выполненный с использованием самых передовых технологий и отличающийся высокой надежностью и качеством
изготовления. Просим Вас внимательно прочитать настоящее руководство, поскольку в нем содержатся важные указания по
безопасности установки, эксплуатации и техническому обслуживанию агрегата.
TORO W - это высокоэффективный
конденсационный термогенератор с принудительным смешением для систем
отопления, работающий на природном или сжиженном нефтяном газе, отличающийся низким уровнем выбросов и
снабженный микропроцессорной системой управления.
В корпусе котла имеется алюминиевый теплообменник и горелка с предварительным смешением из нержавеющей стали,
снабженная электронной системой розжига с ионизационным контролем пламени, вентилятором с регулируемой скоростью
и модулирующим
газовым клапаном.
1.2 Панель управления

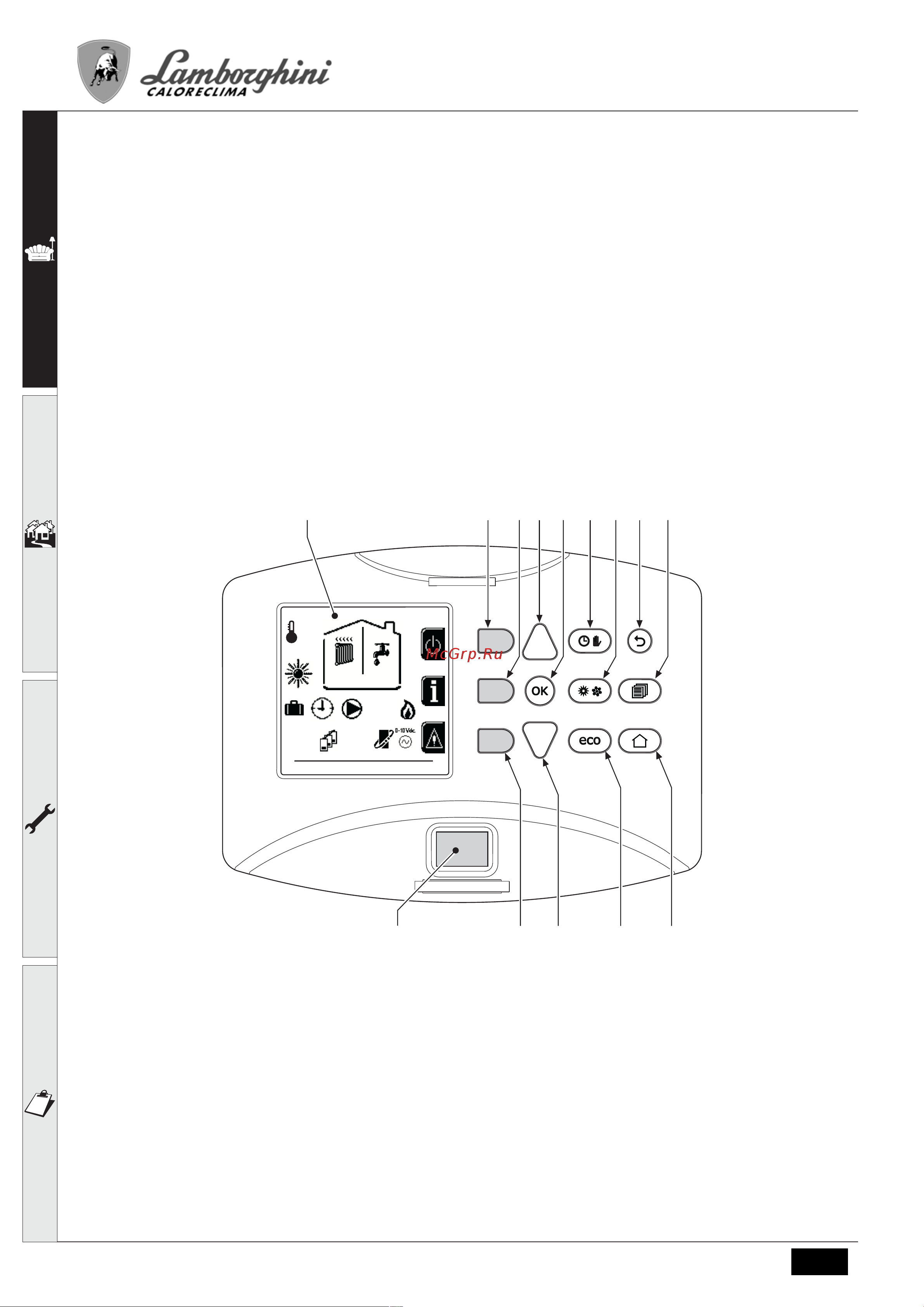

рис.1- Панель управления
Список обозначений
1 = Контекстная клавиша 1
2 = Контекстная клавиша 2
3 = Контекстная клавиша 3
4 = Дисплей с точечной матрицей (пример: главное
экранное окно)
5 = Клавиша навигации по меню
6 = Клавиша подтверждения/входа в меню
7 = Клавиша навигации по меню
8 = Клавиша работы в Автоматическом/Ручном
режиме отопления/ГВС
9 = Клавиша выбора режима Лето/Зима
10 = Клавиша выбора режима Экономия/Комфорт
11 = Клавиша выхода из меню
12 =
Клавиша главного меню
13 = Клавиша Home (возврат в главное окно)
14 = Главный выключатель
M
88°C
23°C
60°C 40°C
Thursday 9 Jan. 2014 00:15:60
14
4
1 2 65 8 119 12
3 71013
S
