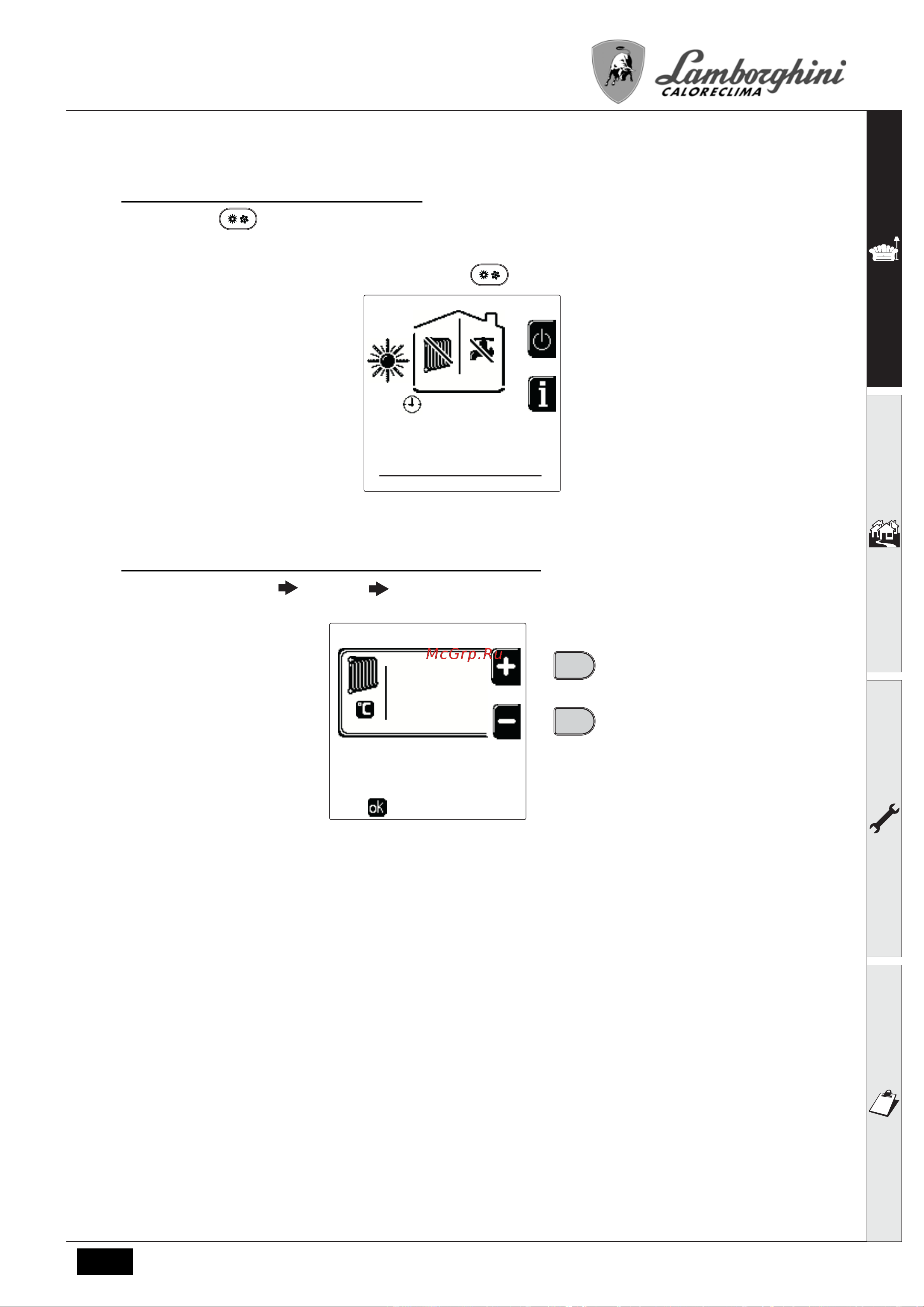

![Lamborghini TORO W 60 [11/60] Toro w](/views2/1824123/page11/bgb.png)
TORO W
11RU
cod. 3541S230 - Rev. 00 - 03/2019
1.4 Регулировки
Переключение режимов "Лето"/"Зима"
Нажмите кнопку (поз. 9 - рис.1) в течение 1 секунды.
На дисплее высвечивается символ Лето. Функция отопления будет отключена, однако производство ГВС будет продолжено
(с наружным факультативным бойлером). Остается активной система против оледенения.
Чтобы отключить режим Лето, повторно нажмите на кнопку (поз. 9 - рис.1) в течение 1 секунды.
рис. 11 - Лето
Регулировка температуры воды в системе отопления
Войдите в MENU "USER” “Heatings” “CH setpoint”, чтобы изменить температуру в диапазоне от минимальной 20°C
до максимальной 80°. Подтвердите с помощью кнопки OK.
рис.12
B
На момент продажи программа с графиком работы котла не активирована.
Следовательно, в случае запроса это значение послужит уставкой.
Thursday 9 Jan. 2014 11:33:03
23°C 32°C
CH setpoint
to confirm
80
