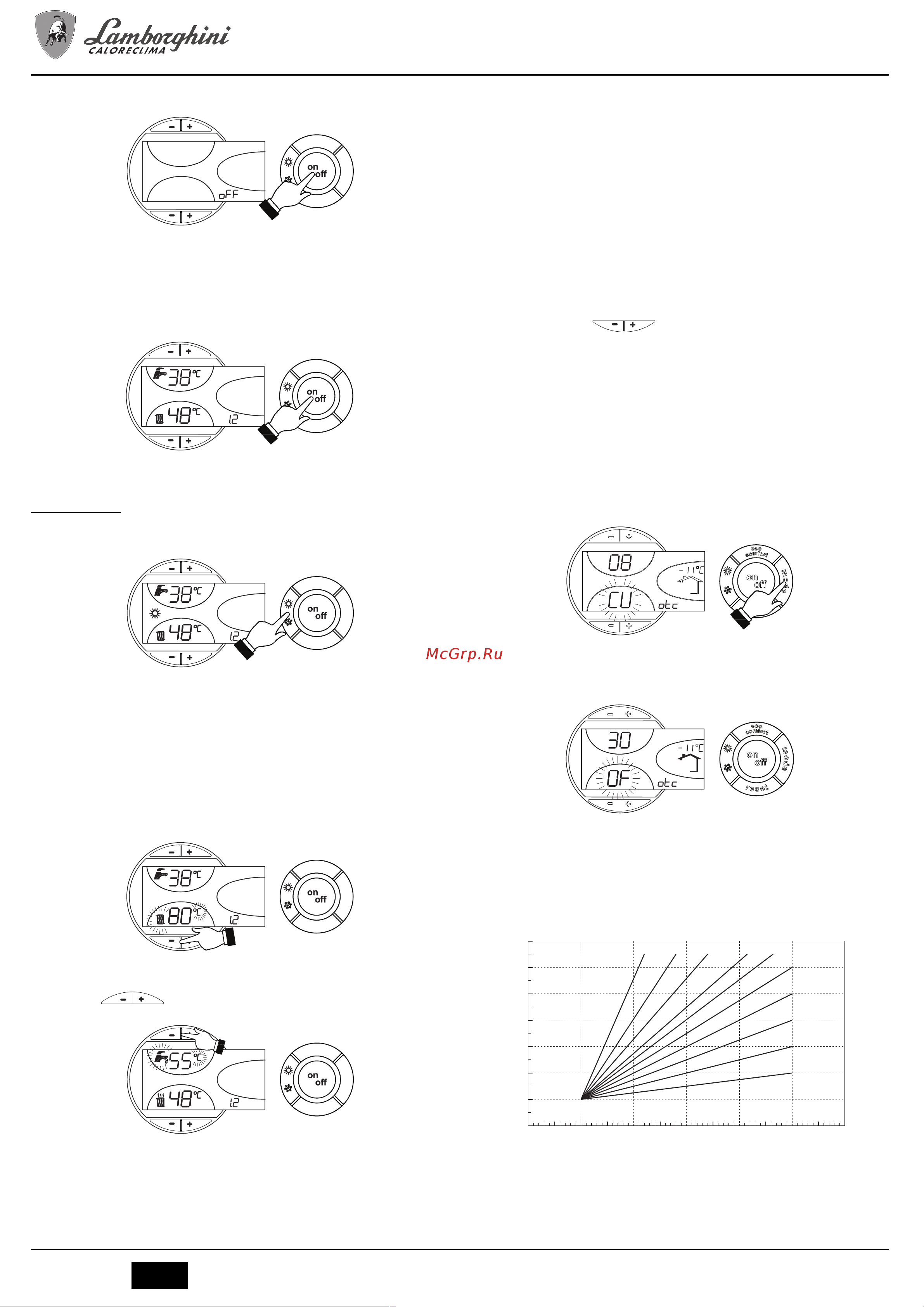

EL-DB EVO N
4
RU
cod. 3541P770 - Rev. 00 - 06/2018
Выключение котла
Нажмте кнопку Вкл/Выкл (поз. 9 - рис.1) на 1 секунду.
рис.6 - Выключение котла
Когда котел выключен, на электронный блок продолжает подаваться
электрическое питание.
При этом не происходит нагрева воды для систем отопления и ГВС. Остается
активной система антизамерзания.
Для повторного включения котла снова нажмите кнопку Вкл/Выкл (поз. 9 рис.1) на
1 секунду.
рис.7
Теперь котел гот
ов к автоматическому включению при каждом заборе горячей
воды или при поступлении соответствующей команды от комнатного термостата.
1.4 Регулировки
Переключение режимов "Лето"/"Зима"
Нажмите клавишу Лето/Зима (поз. 6 - рис.1) на 1 секунду.
рис.8
На дисплее высвечивается символ "Лето" (поз. 27 - рис.1). При этом котел будет
вырабатывать только воду для ГВС. Остается активной система защиты от
замерзания.
Для выключения режима "Лето" вновь нажмите клавишу Лето/Зима (Поз. 6 - рис.1)
на 1 секунду.
Регулировка температуры воды в си
стеме отопления
Температура в системе отопления регулируется в пределах от 30°C до 80°C с
помощью клавиш (дет. 3 и 4 - )рис.1.
однако не рекомендуется эксплуатировать котел при температуре ниже 45
°C.
рис.9
Регулировка температуры в системе горячего водоснабжения (ГВС)
Температура в системе ГВС регулируется в пределах от 10°C до 65°C
с помощью клавиш (поз. 1 и 2 - рис.1).
рис.10
Регулировка темп
ературы воздуха в помещении (с помощью опционного
термостата температуры в помещении).
Задайте с помощью термостата температуры воздуха в помещении нужную
температуру внутри помещения. При отсутствии термостата температуры воздуха
в помещения котел обеспечивает поддержание в системе отопления заданной
температуры воды.
Регулировка температуры воздуха в помещении (с помощью опционного
устройства ДУ с таймером)
Задайте с помощь
ю устройства ДУ с таймером нужную температуру внутри
помещения. Котел будет поддерживать температуру воды в системе,
необходимую для обеспечения в помещении заданной температуры воздуха. В
том, что касается работы котла с устройством ДУ с таймером, см.
соответствующую инструкцию на это устройство.
Плавающая температура
При установке внешнего датчика (опция) на дисплей панели управления (поз. 5
- )
выводится рис.1текущая внешняя температура, измеряемая этим датчиком. При
этом система управления котлом работает в режиме “Плавающая температура”.
В этом режиме температура воды в системе отопления регулируется в
зависимости от внешних климатических условий с тем, чтобы обеспечить
максимальный комфорт и экономию энергии в течение всего года. В частности, при
увеличении температуры нару
жного воздуха уменьшается температура
подаваемой в систему отопления воды в соответствии с определенной
"характеристикой компенсации".
В режиме плавающей температуры величина, заданная с помощью клавиш
регулировки отопления (поз. 3 и 4 - рис.1) , становится максимальной
температурой воды системы отопления. Рекомендуется устанавливать ее на
максимальную величину, чтобы позволить системе выполнять регулировку во
всем полезном рабочем диапазоне.
Регулировки котла должны бы
ть выполнены при его установке
квалифицированными специалистами. В дальнейшем пользователь может сам
изменить их для обеспечения максимального комфорта.
Компенсационная кривая и смещение кривых
При однократном нажатии на клавишу Режим (поз. 10 - рис.1) отображается
фактическая компенсационная кривая (рис.11), которую можно изменить с
помощью клавиш системы ГВС (поз. 1 и 2 - рис.1).
Измените конфигурацию кривой в пределах от 1 до 10 се
кунд в зависимости от
характеристики ( рис.13).
При установке кривой на 0 режим "плавающей температуры" отключается.
рис.11 - Кривая погодозависимого регулирования
При нажатии клавиш регулировки температуры отопления(поз. 3 и 4 - рис.1)
обеспечивается доступ к режиму параллельного изменения кривых ( рис.14),
изменяемого с помощью клавиш системы ГВС(поз. 1 и 2 - рис.1).
рис. 12 - Параллельное изменение кривых
При повторном нажат
ии клавиши Режим (поз. 10 - рис.1) осуществляется выход
из режима регулировки параллельных кривых.
Если температура в помещении оказывается ниже желаемой, рекомендуется
выбрать кривую более высокого порядка, и наоборот. Действуйте, увеличивая или
уменьшая на одну единицу и оценивая , каким образом это скажется температуре
в помещении.
рис. 13 - Компенсационные характеристики
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
20
30
40
50
60
70
80
90
85
20 10 0 -10 -20
1
2
3
4
5
68910 7
