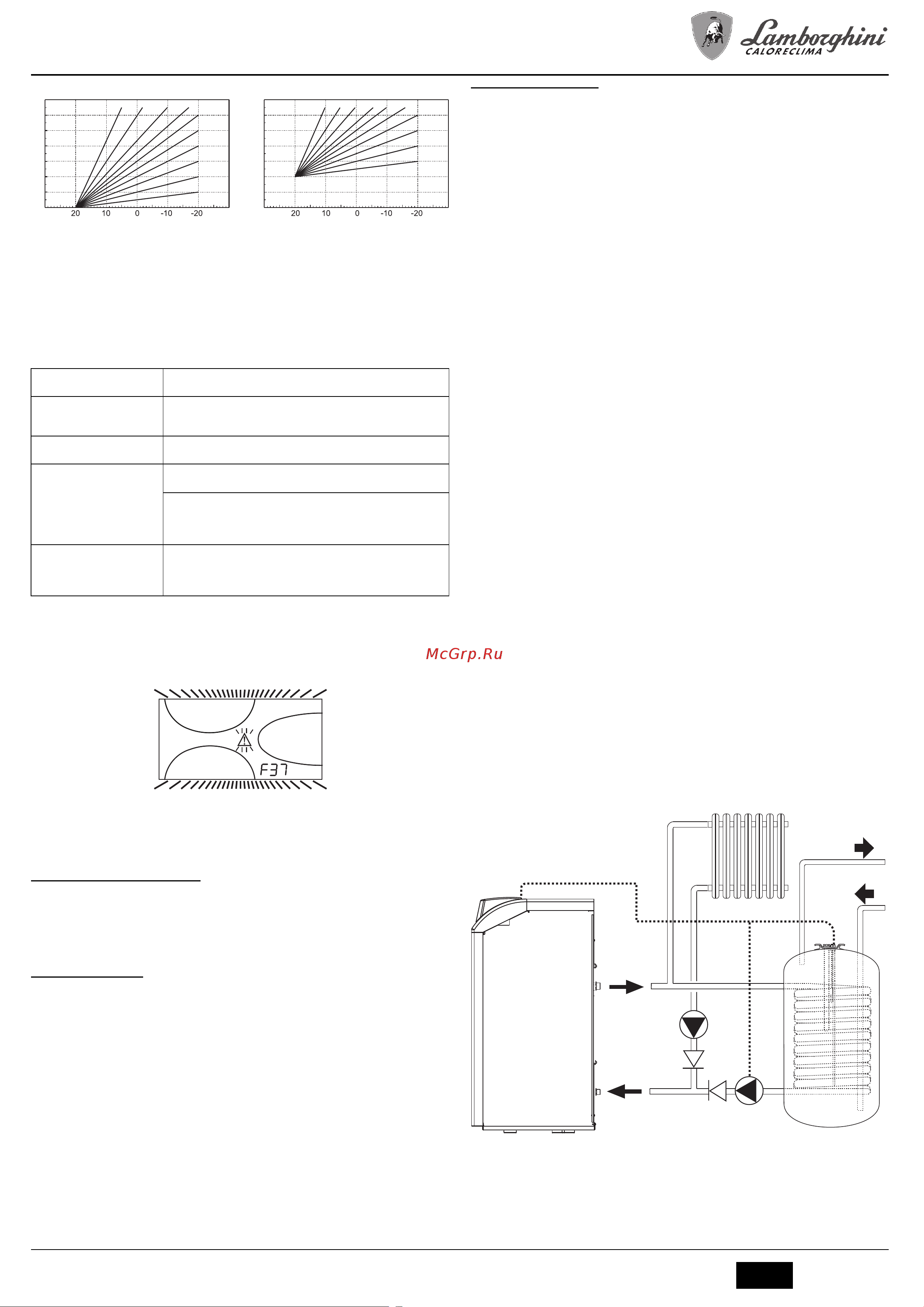

![Lamborghini EL DB EVO N 95 [5/12] El db evo n](/views2/1824327/page5/bg5.png)
EL-DB EVO N
5
RU
cod. 3541P770 - Rev. 00 - 06/2018
рис. 14 - Пример параллельного смещения кривых погодозависимого
регулирования
Регулирование с дистанционного пульта управления с таймером
A
Если к котлу подключено устройство дистанционного управления с
таймером (опция), вышеописанные регулировки производятся в
соответствии с указаниями, приведенными в таблица 1. При этом на
дисплее пульта управления (поз. 5 - рис.1) высвечивается температура в
помещении, измеряемая устройством дистанционного управления.
Таблица.1
Регулирование давления воды в системе отопления
Давление подпитки при холодной системе, контролируемое по показанию
дисплея, должно составлять примерно 1,
0 бар. Если во время работы давление
воды в системе упало до величины ниже минимально допустимой, то электронным
блоком управления котлом выводится код неисправности F37 (рис. 15).
рис.15 - Недостаточное давление воды в системе отопления
A
После восстановления давления в системе происходит автоматическое
включение цикла спуска воздуха (120 секунд), причем на дисплее
высвечивается символ FH.
2. МОНТАЖ
2.1 Указания общего характера
УСТАНОВКА И НАСТРОЙКА ГОРЕЛКИ ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ ТОЛЬКО
СПЕЦИАЛИЗИРОВАННЫМ ПЕРСОНАЛОМ, ИМЕЮЩИМ ПРОВЕРЕННУЮ
КВАЛИФИКАЦИЮ, ПРИ СОБЛЮДЕНИИ ПРИВЕДЕННЫХ В НАСТОЯЩЕМ
ТЕХНИЧЕСКОМ РУКОВОДСТВЕ УКАЗАНИЙ, ПРЕДПИСАНИЙ ДЕЙСТВУЮЩЕГО
ЗАКОНОДАТЕЛЬСТВА, ПОЛОЖЕНИЙ МЕСТНЫХ НОРМ И ПРАВИЛ, И В
СООТВЕТСТВИИ С ПРИНЯТЫМИ ТЕХНИЧЕСКИМИ ТРЕБОВАНИЯМИ.
2.2 Место установки
Котел должен быть установлен в специально отведенном для этой цели
помещении, имеющем отверстия, обеспечивающие достаточную вентиляцию в
соответствии с действующими нормами. Если в одном помещении установлены
некоторые горелки или вытяжные вентиляторы, которые могут одновременно
находиться в работе, то размер вентиляционных отверстий должен быть
достаточными для одновременной работы всех аппаратов. В месте установки
котла не должны н
аходиться огнеопасные предметы или материалы, едкие газы,
пыль и другие летучие вещества, засасывание которых вентилятором может
привести к загрязнению внутренних каналов горелки или горелочной головки.
Помещение должно быть сухим и не подвергаться воздействию дождя, снега или
мороза.
A
Если агрегат устанавливается среди мебели или боком к стене, следует
предусмотреть свободное пространство, необходимое для демонтажа
кожуха и проведения обычных работ по техобслуживанию. В частности
убедиться, что после монтажа котла с горелкой на передней дверце,
открывание последней не вызывало врезание горелки в стену или в
соседнее оборудование
2.3 Подключение воды
Параметры тепловой мощности агрегата должны быть установлены заранее
путем расчета потребности в тепле в помещении в соответствии с действующими
нормативами. Для обеспечения правильного и надежного функционирования
агрегата гидравлическая система должна быть оснащена всеми необходимыми
элементами. Между котлом и системой отопления рекомендуется установить
отсечные клапаны, которые позволили бы в случае необходимости изолировать
котел от системы.
B
Сливное отверстие предохранительного клапана должно быть соединено
с воронкой или с канализационной трубой во избежание пролива воды на
пол в случае срабатывания клапана при превышении давления в
отопительной системе. В противном случае изготовитель котла не несет
никакой ответственности за затопление помещения при срабатывании
предохранительного клапана.
Не используйте трубы системы водоснабжения для заземления
электрических приборов.
Пер
ед монтажом тщательно промойте все трубы системы для удаления
остаточных загрязненяющих веществ или посторонних включений, могущих
помешать правильной работе агрегата.
Выполните подключение труб к соответствующим штуцерам, как показано на
cap. 4 и согласно символам, имеющимся на самом агрегате.
Характеристики воды для системы отопления
В случае, если жесткость воды превышает 25° Fr (1°F = 10 ппм CaCO3),
используемая вода должна быть надлежа
щим образом подготовлена, чтобы
предотвращать образование накипи на котле. После подготовки жесткость воды не
должна быть ниже 15°F (ДП 236/88 о подготовке воды, предназначенной для
человеческого потребления). Водоподготовка обязательная, если система имеет
большую протяженность или при частом выполнении подпитки системы.
B
Если в точке подвода холодной воды устанавливается устройство
умягчения, обратитие внимание на то, чтобы не слишком много снизить
жесткость воды. На самом деле это может привести к преждевременному
ухудшению свойств магниевого анода бойлера.
Система защиты от замерзания, жидкие антифризы, добавки и ингибиторы
Котел оборудован системой защиты от перемерзания, которая включает его в
режиме отопления в случае, ко
гда температура воды, подаваемой в отопительную
систему, опускается ниже 6°C. Эта система отключается при отключения котла от
системы электропитания и/или газовой магистрали. Использование жидких
антифризов, добавок и ингибиторов, разрешается в случае необходимости только
и исключительно, если их изготовитель дает гарантию, подтверждающую, что его
продукция отвечает данному виду использования и не причинит вреда
т
еплообменнику котла и другим комплектующим и/или материалам,
использованным в конструкции котла и системы. Запрещается использовать
жидкости-антифризы, добавки и ингибиторы, специально не предназначенные для
применения в тепловых установках и несовместимые с материалами,
использованными в конструкции котла и системы.
Соединение с бойлером для ГВС
Электронная плата агрегата предназначена также для управления вн
ешним
бойлером для производства воды ГВС. Соединения труб системы отопления и
ГВС должны быть выполнены в соответствии со схемой рис. 16 (насосы и
обратные клапаны поставляются отдельно). Выполните электрические
соединения в соотвествии со схемой cap. 4.4. Используйте датчик LAMBORGHINI.
При следующем включении агрегата система управления опознает датчик
бойлера и автоматически настраивается на работу с ним, выхывая активацию
дисплея и ус
тройств управления, необходимые для работы в режиме ГВС.
рис.16 - Схема соединений с внешним бойлером
Обозначения
8 Выходной штуцер контура ГВС
9 Входной штуцер контура ГВС
10 Выходной штуцер контура системы отопления
11 Обратный трубопровод системы отопления
Регулировка температуры
воды в системе отопления
Регулирование можно осуществлять как с пульта дистанционного
управления с таймером, так и с пульта управления котлом.
Регулировка температуры в
системе горячего
водоснабжения (ГВС)
Регулирование можно осуществлять как с пульта дистанционного
управления с таймером, так и с пульта управления котлом.
Переключение режимов
"Лето"/"Зима"
Режим "Лето" обладает приоритетом над командой на включение
отопления, которая может поступить от пульта ДУ с таймером.
Выбор режимов ECO/
COMFORT
При выключении режима ГВС с пульта ДУ котел переходит в режим "Eco-
nomy". В
этих условиях
к
лавиша 7рис.1 -
н
а панели котла отключена.
При включении режима ГВС с устройства ДУ с таймером котел
устанавливается в режим Comfort. В
этих условиях с помощью
к
лавиши 7рис.1 -
н
а панели управления котла можно выбрать любой из
этих двух режимов.
Плавающая температура
Регулирование в режиме плавающей температуры можно производить как
с пульта дистанционного управления, так и с помощью электронного блока
управления котлом: приоритетом обладает регулирование в режиме
плавающей температуры, выполняемое электронным блоком котла.
20
30
40
50
60
70
80
90
85
20
30
40
50
60
70
80
90
85
1
2
3
4
5
6
8910
7
1
2
3
4
568910 7
OFFSET = 20 OFFSET = 40
8
9
10
11
