EL-DB EVO N
6
RU
cod. 3541P770 - Rev. 00 - 06/2018
2.4 Подключение горелки
Дизельная горелка с поддувом воздуха для герметичных топок может
использоваться в том случае, когда ее рабочие характеристики соответствуют
размерам топки котла и избыточному давлению. Горелку следует выбирать
заранее, следуя инструкциям производителя в зависимости от сферы
использования, потребления топлива и рабочего давления, а также от длины
камеры сгорания. Установите горелку, следуя инструкциям производителя.
A
Электрическая мощность, потребляемая горелкой, не должна
превышать значения, приведенного в таблице технических данных.
2.5 Электрические соединения
Подключение к сети электропитания
B
Электрическая безопасность аппарата обеспечивается только при его
правильном подключении к контуру заземления, отвечающему
требованиям действующих норм техники безопасности. Эффективность
контура заземления и его соответствие нормам должны быть проверены
квалифицированным персоналом. Изготовитель не несет никакой
ответственности за ущерб, могущий быть причиненным отсутствием
заземления агрегата. Удостоверьтесь также, что система электропитания
соответствует максимальной потребляемой мощности агрегата,
указанной на та
бличке номинальных данных.
Внутренние электрические соединения в котле уже выполнены, он снабжен также
сетевым шнуром типа "Y" без вилки. Подключение к сети должно быть
постоянным, причем между местом подключения к сети и котлом следует
установить двухполюсный размыкатель с расстоянием между разомкнутыми
контактами не менее 3 мм, а также предохранители макс. номиналом 3A. При
подключении к сети ва
жное значение имеет соблюдение полярности (фаза:
коричневый провод / нейтраль: синий провод / земля: желто-зеленый провод). При
монтаже или замене сетевого шнура земляной провод должен быть выполнен на
2 см длиннее остальных.
B
Сетевой шнур агрегата не подлежит замене самим пользователем. В
случае повреждения сетевого шнура выключите агрегат; обращайтесь
для его замены исключительно к квалифицированным специалистам. В
случае замены сетевого шнура используйте исключительно кабель типа
“HAR H05 VV-F” 3x0,75 мм2 с максимальным внешним диаметром 8 мм.
Термостат комнатной температуры (опция)
B
ВНИМАНИЕ: ТЕРМОСТАТ КОМНАТНОЙ ТЕМПЕРАТУРЫ ДОЛЖЕН БЫТЬ
УСТРОЙСТВОМ С КОНТАКТАМИ НЕ ПОД НАПРЯЖЕНИЕМ. ПРИ
ПОДАЧЕ НАПРЯЖЕНИЯ 230 В НА КЛЕММЫ ТЕРМОСТАТА КОМНАТНОЙ
ТЕМПЕРАТУРЫ ПОВЛЕЧЕТ ЗА СОБОЙ НЕПОДЛЕЖАЩЕЕ РЕМОНТУ
ПОВРЕЖДЕНИЕ ЭЛЕКТРОННОЙ ПЛАТЫ.
При подключении регуляторов комнатной температуры с повременной
программой управления или таймера, не следует запытывать их через
размыкающие контакты. В зависимости от типа устройства питание
должен подводиться напряму
ю от сети или от батареек.

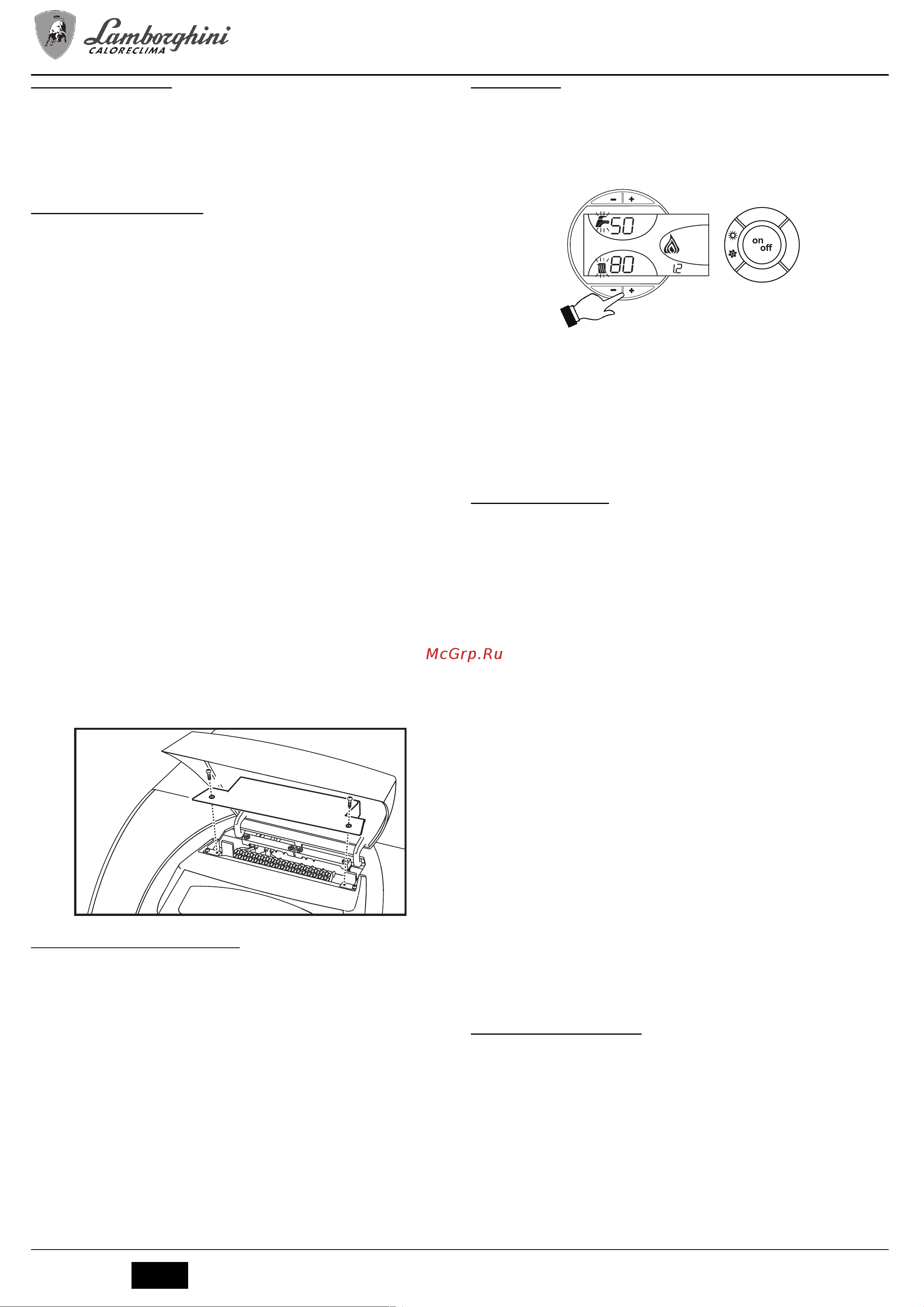

Доступ к блоку зажимов
Отвинтите оба винта "A", расположенных в верхней части панели управления и
демонтируйте крышку.
рис.17 - Доступ к клеммной коробке котла
2.6 Подключение котла к дымоотводу
Аппарат должен быть подключен к дымоотводу, соответствующему действующим
нормам. Дымовая труба, соединяющая котел с дымоотводом должна быть
изготовлена из материала, устойчивого к температуре и коррозии. Места
соединения труб должны быть надлежащим образом уплотнены, а для
предотвращения образования конденсата дымоход рекомендуется утеплять по
всей его длине.
3. УХОД И ТЕХНИчЕСКОЕ ОБСЛУЖИВАНИЕ
Все нижеописанные операции по регулировке, пер
еоборудованию, вводу в
эксплуатацию и техобслуживанию подлежат выполнению исключительно
квалифицированными специалистами с подтвержденной квалификацией
(обладающими профессиональными техническими качествами,
предусмотренными действующим законодательством), такими как сотрудники
обслуживающего вашу территорию сервисного центра.
LAMBORGHINI снимает с себя всякую ответственность за травмы и/или
материальный ущерб, нанесенный в результате несанкционированного
вмешательства в конструкцию агрегата со стороны не квалифицированных и не
у
полномоченных лиц.
3.1 Регулировки
Активация режима TEST
Нажмите одновременно на кнопки системы отопления (поз. 3 и 4 - рис.1) в
течение 5 секунд для активации режима TEST. Котел включается независимо от
запроса системы отопления или ГВС.
На дисплее символы системы отопления (поз. 24 - рис.1) и системы ГВС (поз.
12 - рис.1) мигают.
рис. 18 - Режим TEST
Для выключения режима TEST повторите процедуру включения.
Режим TEST в лю
бом случае автоматически отключится через 15 минут.
Регулирование горелки
Правильность работы и коэффициент полезного действия котла зависят главным
образом от точности регулировки горелки. Данная регулировка должна
выполняться при тщательном соблюдении инструкций изготовителя. В
двухступенчатых горелках мощность первой ступени следует регулировать так,
чтобы она составляла не менее минимальной номинальной мощности котла.
Мощность второй ступени не должна быт
ь больше максимальной номинальной
мощности котла.
3.2 Ввод в эксплуатацию
B
Контрольные операции, которые следует выполнять перед первым
розжигом, а также после проведения технического обслуживания, во
время которого котел был отсоединен от сетей питания или были
произведены работы на предохранительных устройствах или деталях
котла:
Перед включением котла
• Откройте запорные клапаны, расположенные между котлом и газо-
водопроводами.
• Проверьте герметичность системы подачи топлива.
• Проверьте правильность давл
ения в расширительном баке
• Заполните водой систему и полностью спустите воздух котла и из системы,
открыв воздуховыпускной вентиль на котле и (если таковые имеются)
воздуховыпускные вентили, установленные в различных местах системы
отопления.
• Удостоверьтесь в отсутствии утечек воды из системы отопления, контура ГВС,
из котла и в различных соединениях.
• Проверьте правильность выполнения эле
ктрических соединений и
эффективность заземления
• Проверьте, что в непосредственной близости от котла не находятся
огнеопаснын жидкости и материалы.
Контрольные операции, выполняемые во время работы
• Включите агрегат, как описано в sez. 1.3.
• Проверьте герметичность топливного контура и водопроводов.
• При работающем котле проверьте, нормально ли работают дымовая труба и
дымо- воздуховоды.
• Удостоверьтесь в правильности циркуляции во
ды между котлом и системой.
• Проверьте работу системы розжига котла. Для этого несколько раз включите
и выключите котел путем регулировки термостата комнатной температуры
или с пульта дистанционного управления.
• Проверьте по показанию счетчика, что расход топлива соответствует
номинальному значению, приведенному в таблице технических данных на
sez. 4.3.
• Проверьте герметичность дверцы камеры сгорания и дымово
й камеры.
• Проверьте работает ли нормально горелка. Данная проверка должна
производиться с помощью предусмотренных для этой цели приборов, следуя
указаниям изготовителя.
• Проверьте правильность запрограммированных параметров и, если
необходимо, внесите необходимые изменения (кривая погодозависимого
регулирования, мощность, температура и т.д.).
3.3 Техническое обслуживание
Периодические проверки
Для поддержания хорошей работоспособности агрегата во времени
квалифицированный персонал должен ежегодно проводить его инспекцию,
предусматривающую следующие проверки:
• Элементы управления и предохранительные устройства должны
функционировать должным образом.
• Контур вывода продуктов сгорания должен быть в идеальном рабочем
состоянии.
• Убедитесь в отсутствии возможных препятствий или повреждений в трубах
подачи и возврата топлива.
• Выполните очистку фильт
ра на линии всасывания топлива.
• Определите правильный расход топлива.
• Выполните очистку топливной головки в зоне выхода топлива на вихревом
диске.
A
A
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
