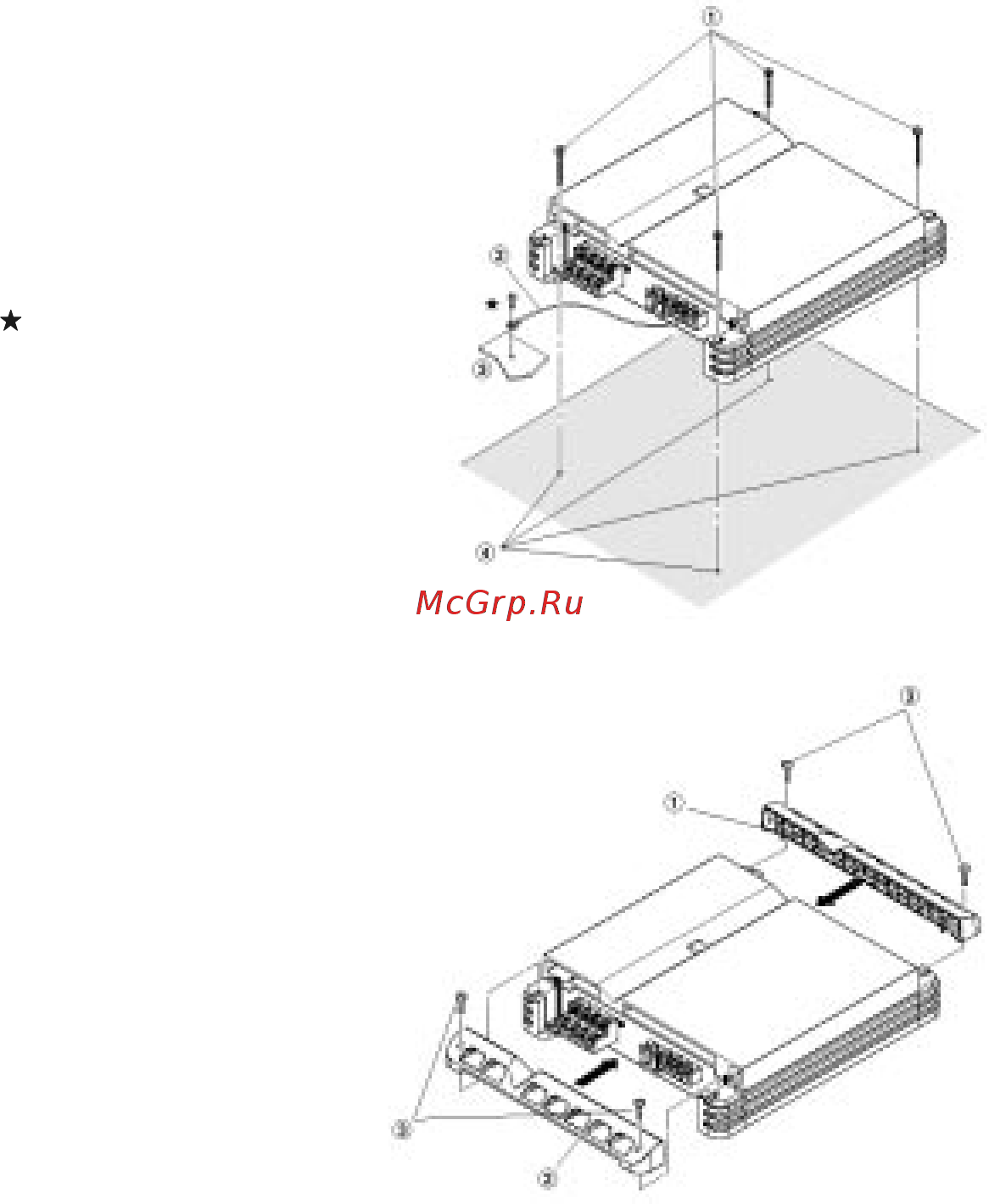

ПРОКЛАДЫВАЙТЕ КАБЕЛИ ТАКИМ ОБРАЗОМ ЧТОБЫ ОНИ НЕ ИЗГИБАЛИСЬ И НЕ ЗАЩЕМЛЯЛИСЬ ОСТРЫМИ МЕТАЛЛИЧЕСКИМИ КРОМКАМИ Прокладывайте кабели и проводку как можно дальше от подвижных металлических деталей например направляющих для выдвижения сццений или острых или заостренных кромок Это ломакет предотвратить изгибы и повреждение проводки Если кабели пролакены через отверстие в металле используйте резиновые втулки для сохранения целостности изоляционной оплетки кабеля при его трен и и об острую кромку отверстия НЕ УСТАНАВЛИВАЙТЕ СИСТЕМУ В МЕСТАХ С ВЫСОКОЙ ВЛАЖНОСТЬЮ ИЛИ ЗАПЫЛЕННОСТЬЮ Не устанавливайте систему в местах с высоким уровнем влажности или запыленности Влага или пыль могут стать причиной выхода системы из строя ИНСТАЛЛЯЦИЯ Вследствие высокой значительное количество обеспечивающем об выходной тепла свободную альтернативных мощности усилителя По этой циркуляцию местах установки РМХ Т320 причине воздуха например усилителя обратитесь во время усилитель в к следует багажнике вашему его эксплуатации устанавливать Для получения авторизированному выделяется в месте информации дилеру фирмы Alpine 1 Используя усилитель в качестве шаблона отметьте четыре точки для крепления винтов 2 Убедитесь под в отсутствии поверхностью каких либо которые предметов могут быть повреждены во время сверления отверстий 3 Просверлите четыре отверстия для винтов 4 Расположите усилитель просверленных помощью отверстий РМХ Т320 и четырех поверх закрепите его прилагаемых с винтов саморезов ПРИМЕЧАНИЕ Для надежного провода на винт металлической звездочкой заземления путем на подключения используйте минусовой самой части установленный автомобиля Убедитесь обозначен в проверки клемме точке возможности заземляющего заранее надежности электропроводности аккумулятора К этой же заземления подключите по остальное оборудование Это все позволить избежать появления шумов ф Винты саморезы М4 х 20 Заземляющий провод Шасси ф Отверстия ПОДСОЕДИНЕНИЕ КРЫШЕКДЛЯ ЗАЩИТЫ ТЕРМИНАЛОВ Монтаж крышек следует выполнять для защиты по подсоединений терминалов завершении и всех проверки работоспособности системы Подсоединение крышек позволит улучшить внешний вид аппарата Способ подсоединения крышек для винтов М3 защиты терминалов С помощью подсоедините прилагаемых левую и правую х 12 крышки терминалов как показано на рис 2 Ф Крышка правого Крышка левого Винты М3 х 12 терминала терминала ПРИМЕЧАНИЕ При перемещении аппарата не держитесь за крышки терминалов 3
