Установка и подключения
11

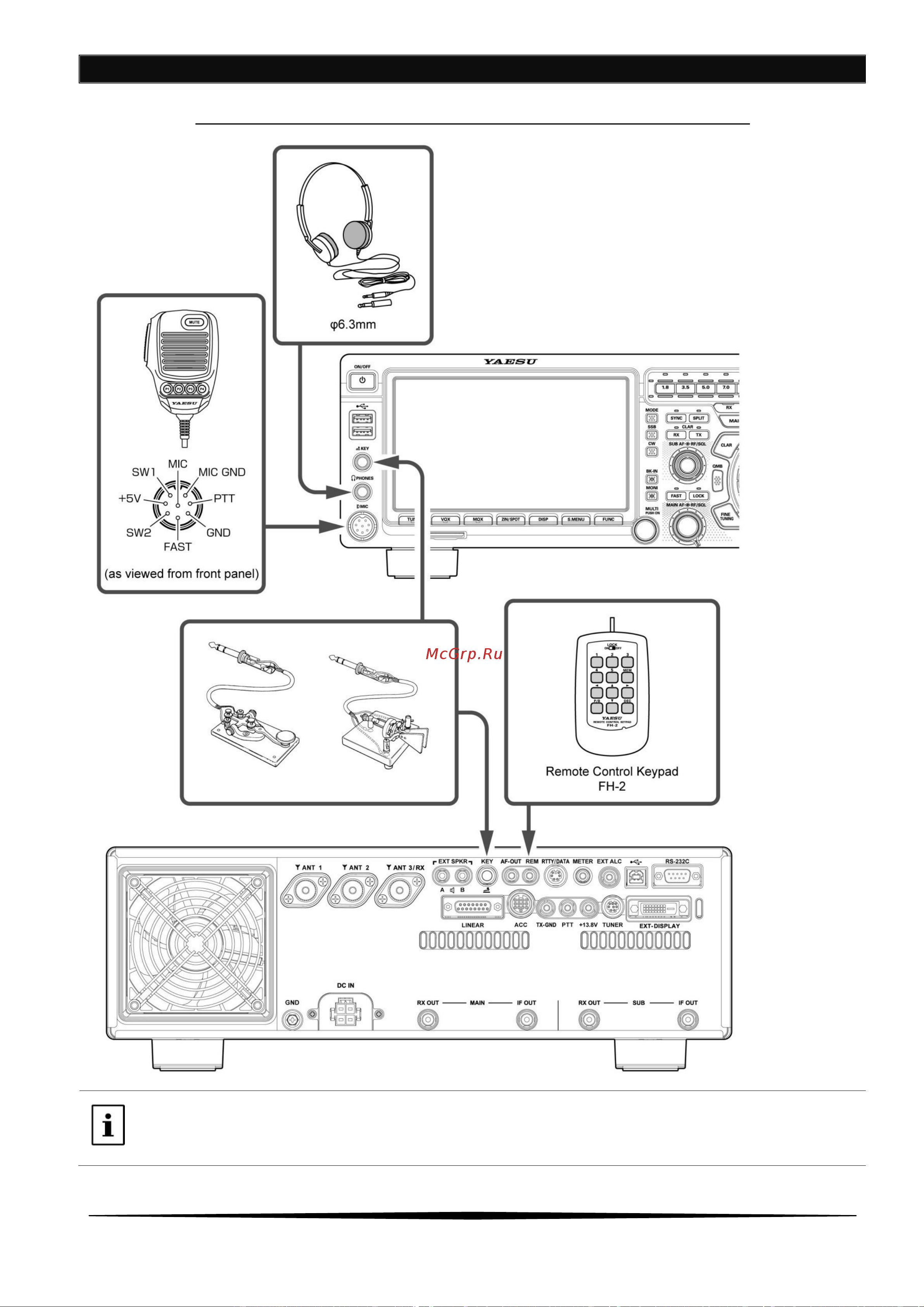

Подключения микрофона, наушников, ключа и манипулятора
FH-2
Напряжение срабатывания на переднем разъеме для ключей составляет приблизительно +3,3 В пост. тока,
а ток нажатия составляет приблизительно 1 мА.
Напряжение
срабатывания
на
заднем
разъеме
составляет
примерно
+5,0
В
пост.
тока,
а
ток
нажатия
составляет примерно 3 мА.
