Установка и подключения
12

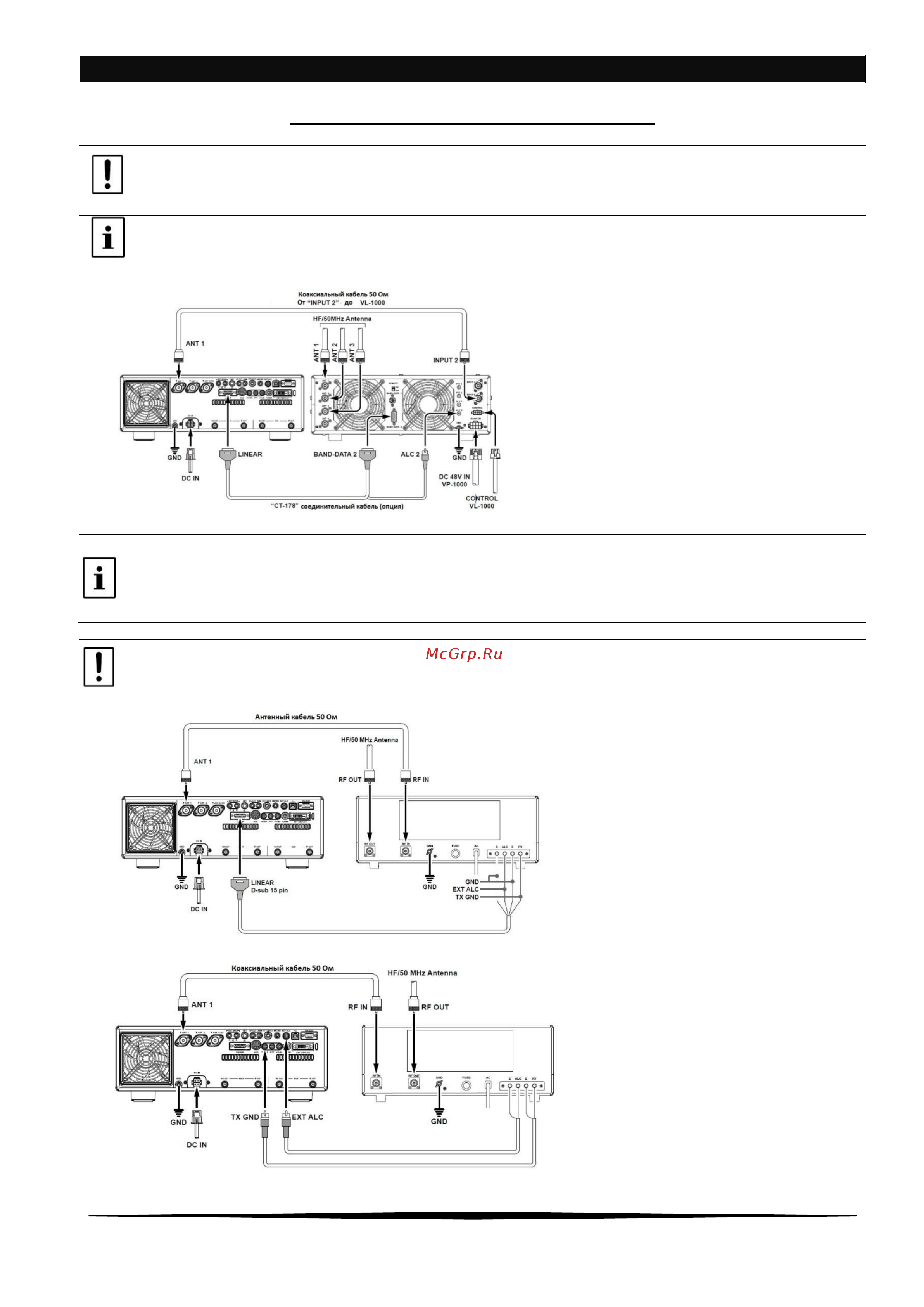

Подключение линейного усилителя мощности
Подключение линейного усилителя VL-1000
Убедитесь, что FTDX101D и VL-1000 выключены, и затем следуйте рекомендациям по установке, приведенным на
рисунке ниже.
Обратитесь к Руководству по эксплуатации VL-1000 для получения подробной информации о работе
усилителя.
Не пытайтесь подключать или отключать коаксиальные кабели мокрые руками.
Взаимодействие с другими усилителями мощности
Вывод TX GND OUT (вывод 2)
разъема LINEAR представляет собой схему с открытым коллектором на транзисторе. Он
способен обрабатывать положительные напряжения катушки реле до + 60 В постоянного тока при 200 мА или +30 В
постоянного тока при 1 А.
При
использовании
нескольких
линейных
усилителей,
для
разных
диапазонов,
необходимо
обеспечить
внешнее
переключение диапазонов линий управления реле «Linear Tx» с линии «TX GND OUT» на гнезде LINEAR.
Не превышайте максимальное номинальное напряжение или ток для контакта «TX GND OUT» (контакт 2) разъема
LINEAR. Эта линия не совместима с отрицательными постоянными напряжениями или переменными напряжениями
любой величины.
