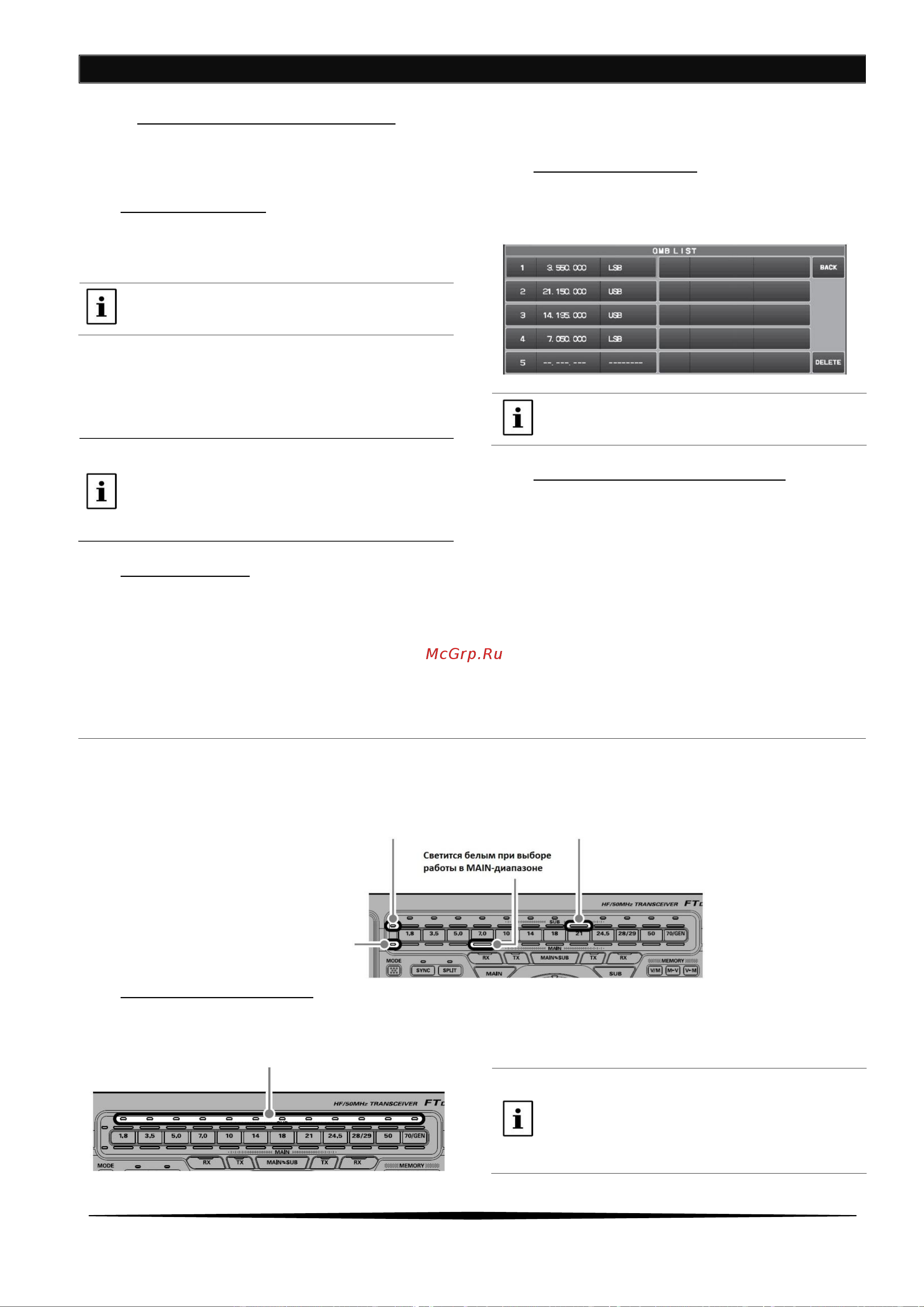

Переключатели и элементы управления на передней панели
31
15. QMB (банк быстрой памяти)
Текущее рабочее состояние может быть сохранено в
выделенном канале памяти (QMB: Quick Memory Bank)
одним нажатием.
Канал хранения QMB
Текущее рабочее состояние можно запомнить в
выделенном канале памяти (QMB: Quick Memory Bank)
одним нажатием.
Начальное число составляет 5 QMB памяти, но его
можно увеличить до 10 каналов.
Настройтесь на нужную частоту в диапазоне MAIN.
Нажмите
и
удерживайте
клавишу
*QMB+.
Звуковой
сигнал
подтвердит,
что
содержимое настроек
приемника
MAIN
записано в доступную в данный момент
память QMB.
Повторное
нажатие
и
удержание
клавиши
[QMB]
записывает
содержимое
VFO
в
последующую
память QMB.
Как только все пять (или десять) ячеек памяти QMB
будут заполнены,
предыдущие
данные
будут
перезаписаны в порядке поступления.
Отзыв канала QMB
1. Нажмите клавишу *QMB+.
Текущие данные канала QMB будут показаны в
области отображения частоты.
«VFO» или «Memory Channel numbe» будет заменен
на «QMB».
2. Повторное нажатие клавиши *QMB+ будет
переключать каналы QMB:
3.
Нажмите
клавишу
*V/M+,
чтобы
вернуться
в
режим
VFO.
Показ содержания QMB
Вы
можете
отобразить
содержимое,
сохраненное
в
QMB
что бы найти нужное сохранение.
1.
Нажмите клавишу *FUNC+.
2.
Нажмите «QMB LIST», отобразится список QMB.
На экране отображения списка выберите канал,
который вы хотите удалить, и нажмите «DELETE»,
чтобы очистить выбранный QMB.
Изменение количества каналов QMB
Каналы QMB можно изменить с «5 channels» или «10
channels».
1. Нажмите клавишу *FUNC+.
2. Выберите *OPERATION SETTING+ → *GENERAL+→ *QMB
CH].
3. Выберите «5ch» или «10ch».
4. Нажмите клавишу *FUNC+, чтобы сохранить новую
настройку и выйти из меню настроек.
5. Нажмите клавишу *FUNC+, чтобы выйти в обычный
режим работы.
16. BAND (выбор рабочего диапазона)
Нажмите
кнопку BAND,
соответствующую
любительскому
диапазону,
на котором Вы хотите работать.
Индикатор
приемника
MAIN загорается белым, а приемника SUB
-
синим.
Во время передачи индикатор загорится красным цветом, чтобы указать,
какой приемник передает.
Пример:
установка приемника MAIN на 7 МГц и установка приемника SUB на 21 МГц.
Светится синим при выборе
работы в SUB-приемнике
Светится синим при работе
в SUB-приемнике
Светится белым при
работе в приемнике MAIN
Отметить рабочий диапазон
Нажмите и удерживайте клавишу нужного диапазона, засветится оранжевый индикатор диапазона.
Нажмите и удерживайте кнопку еще раз, чтобы выключить индикатор.
Светится оранжевым
Индикатор
диапазона
может
использоваться
для обозначения подключенной антенны, DX-
экспедиции
или
диапазона
работы
соревнования. Используйте это вместо МЕМО.
Можно отметить несколько диапазонов
одновременно.
