Lamborghini EM 12-E.D6 (MB410) [10/28] Клапан 7 или 8

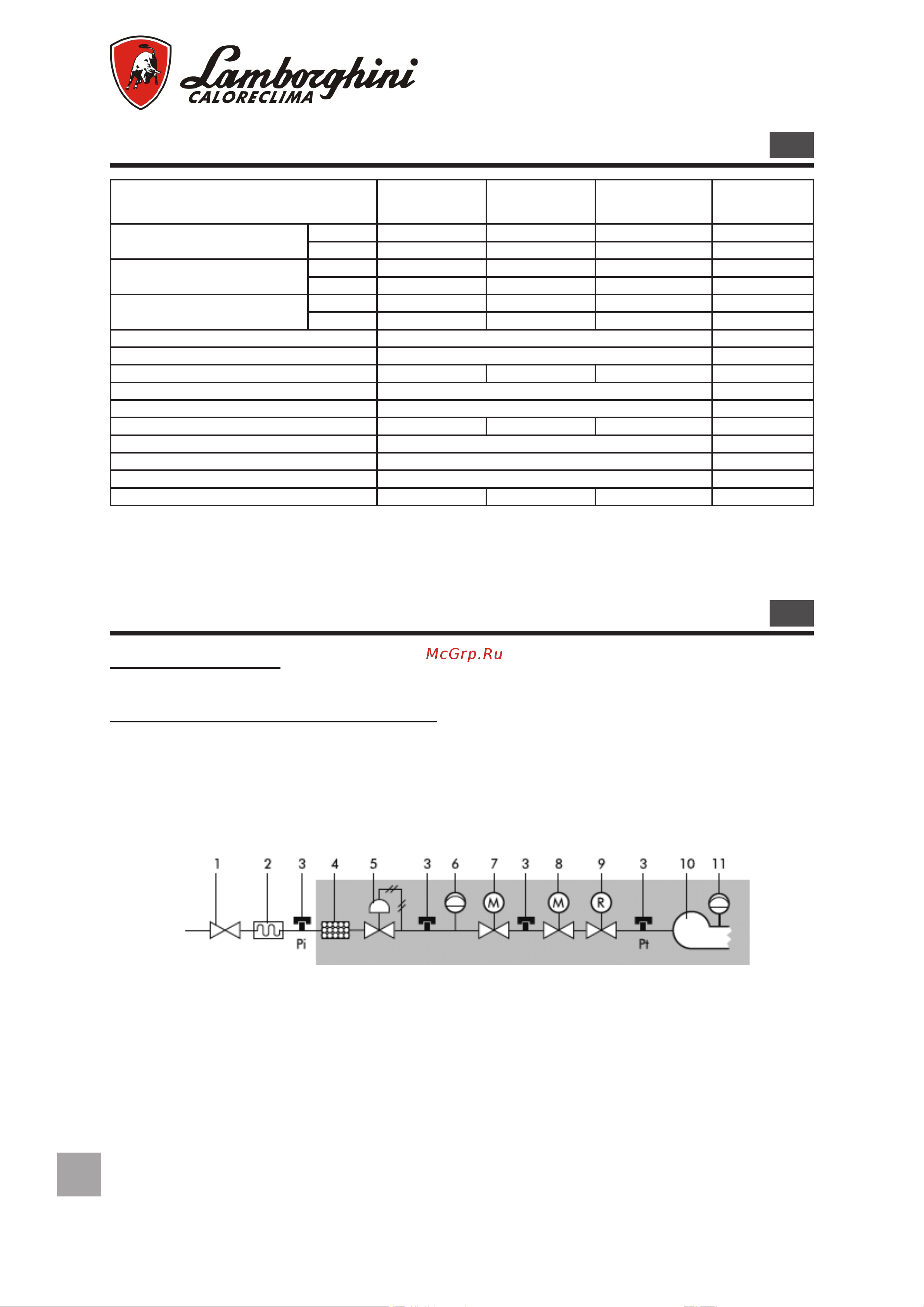

![Lamborghini EM 12-E.D6 (MB410) [10/28] Клапан 7 или 8](/views2/1824734/page10/bga.png)
10
РУ
PΦ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
M
ОПИСАНИЕ EM 3-E EM 6-E EM 9-E
Расход метана
мин. 1,2 2,7 4,3 м
3
/ч
макс. 3,8 6,7 9,0 м
3
/ч
Расход бутана/пропана
мин. 0,4 1,0 1,5 м
3
/ч
макс. 1,4 2,4 3,2 м
3
/ч
Тепловая мощность
мин. 11,9 27,0 43,0 кВт
макс. 37,7 66,6 89,5 кВт
Двигатель 100 Вт
Трансформатор 8/20 - 12/48 кВ/мА
Макс. потребляемая мощность 220 215 230 Вт
Давление метана 20 мбар
Давление бут./проп. 30 мбар
Масса 11,5 12,6 13,7 кг
Электропитание 230 В - 50/60 Гц (*) однофазное
Категория газа II 2H 3+
Степень защиты 20 IP
Уровень шума (**) 60 61 70 дБ(A)
(*) Работа на 60 Гц только с электронным трансформатором.
(**) Уровень звукового давления получен в лаборатории изготовителя с горелкой, работающей на испытательном котле
на максимальной мощности.
РАБОЧИЕ КРИВЫЕ - ДАВЛЕНИЕ / РАСХОД ГАЗА
M
РАБОЧИЕ КРИВЫЕ: указывают мощность (кВт) с учетом противодавления (мбар)
в камере сгорания.
КРИВЫЕ ДАВЛЕНИЯ/РАСХОДА ГАЗА: указывают давление газа в мбар (в точках
Pi и Pt газовой рампы), необходимое для получения определенного расхода в
м
3
/ч. Значения давления измерены при работающей горелке и нулевом сопротив-
лении в камере сгорания. Если в камере есть сопротивление, к давлению газа,
указанному на графике, необходимо добавить значение сопротивления в камере
сгорания.
Обозначения
1 Отсечной кран, обеспечивающий гер-
метичность при давлении до 1 бара, с
потерей давления 0,5 мбара
2 Вибровставка (доп. вариант)
3 Штуцер для замера давления газа
4 Газовый фильтр
5 Регулятор давления газа
6 Реле минимального давления газа
7 Электромагнитный клапан безопасности
класса A. Время закрытия Tc ≤ 1 с
8 Электромагнитный клапан безопасности
класса A. Время закрытия Tc ≤ 1 с Розжиго-
вая мощность от 10% до 40% от номиналь-
ной тепловой мощности
9 Регулятор расхода газа (обычно встроен в
клапан 7 или 8)
10 Головка горения
11 Реле минимального давления воздуха
Базовая рампа
