Pandora DXL 3970 [5/11] Кодовый обходчик штатного иммобилайзера di 03

если Вы программируете дополнительный модуль управления замком капота HM-05 должны

произойти события включения и выключения «Блока таймерных каналов №10(К)».

Подкапотный модуль RHM-02 при управлении замком капота учитывает статус концевика

капота, как по собственному входу, так и по любому из входов сигнализации. Режим

программирования (записи) модуля 1. Войдите в режим программирования на уровень I-5

(Радиореле 1). 2. Провод «7» (СН-RHM/программирование) модуля RHM-02 присоедините к

проводу «2» (масса) и соедините с массой автомобиля. 3. При соединении провода «3» (+12в

питания модуля) система выдаст звуковой сигнал сиреной, подтверждая запись модуля в

память. 4. Отсоедините провод программирования «7» от провода «2» и заизолируйте.

Комплектность поставки 1. Радиомодуль моторного отсека RHM-02........................................

1 шт. 2. Инструкция по монтажу и эксплуатации ...................................... 1 шт. Технические

характеристики Радиоинтерфейс: 2,4ГГц-2,5ГГц Тип управляющего кода: Диалоговый, AES

Габаритные размеры: 66х54х18 мм Напряжение питания: 9...18 В Ток потребления, в режиме

охраны: не более 6мА Ток потребления, в реж. блокировки: не более 50 мА Номинальный ток

коммутации реле блокировки: 10А Максимальный ток коммутации реле блокировки: 20А (не

более 1 мин.) Сделано в России: г. Калуга, ул. Кирова 20А. Аларм Трейд: 8-800-700-17-18 или

по электронной почте support@alarmtrade.ru Дополнительная информация на сайте

www.alarmtrade.ru

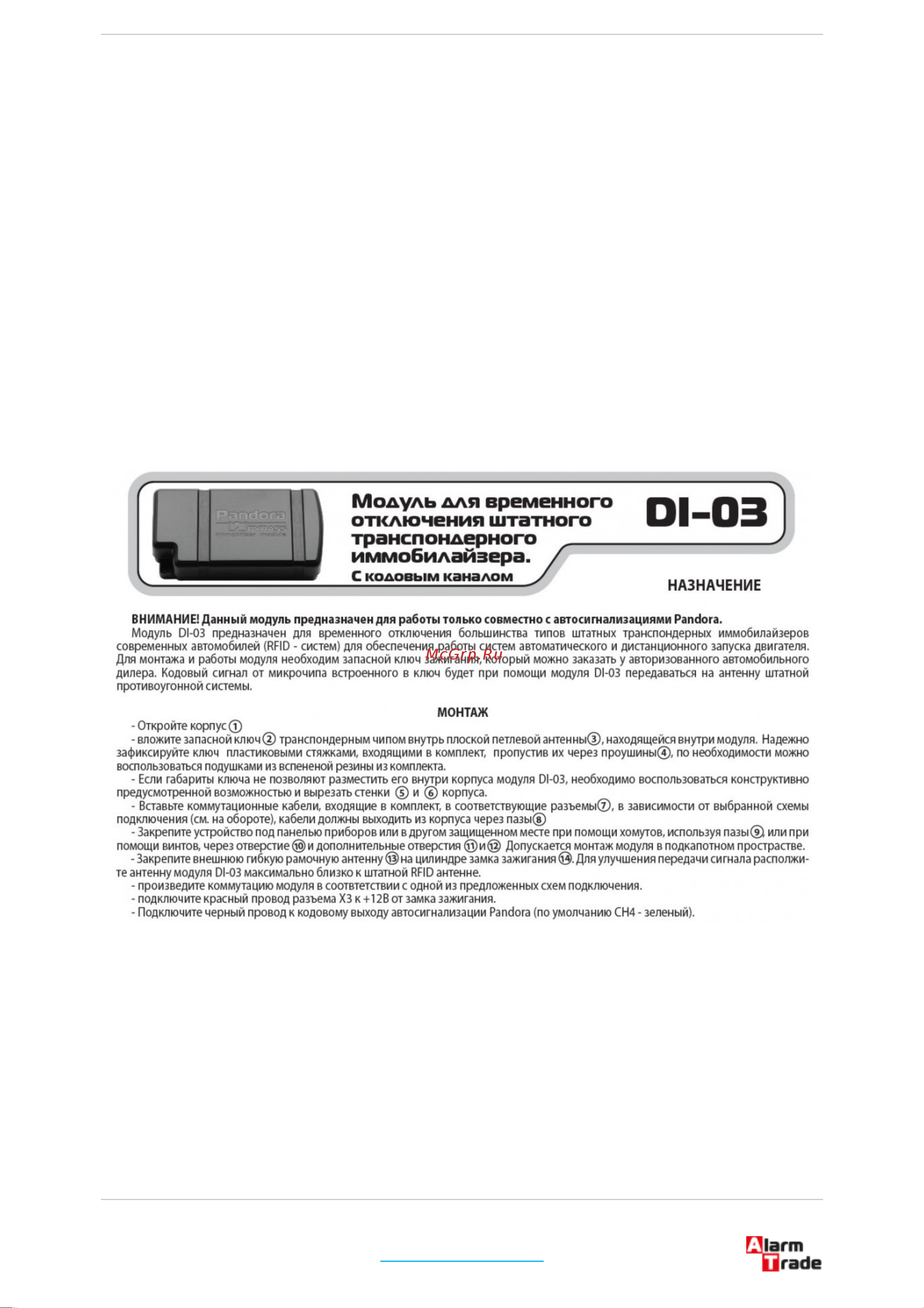

Кодовый обходчик штатного иммобилайзера DI-03

ПРОГРАММИРОВАНИЕ

Для подключения модуля необходимо в "ТАБЛИЦЕ ВЫХОДОВ" назначить CH4 как «Кодовый

канал (обходчик)». Канал будет активироваться только при дистанционном запуске.

ВНИМАНИЕ: Для регистрации устройства в память сигнализации необходимо производить

попытки запуска двигателя!!!
