Pandora LX 3290 [8/14] Блокировки двигателя

Для программирования модуля HM-05 в систему необходимо провод «6» (белый) модуля

присоединить к проводу «1».

Подать питание на базовый блок автосигнализации Pandora и модуль управления замком

капота HM-05. Включить зажигание, модуль управления замком капота выдаст импульс

открытия.

ПРИМЕЧАНИЕ: После программирования провод «6» необходимо подключить к концевику

капота, таким образом, чтобы при открывании капота на проводе «6» появлялся «-».

Блокировки двигателя

Подключение кодовых реле блокировки

Блокировки двигателя в системе Pandora можно осуществлять тремя способами:

1. При помощи одного из встроенных в базовый блок реле (для организации блокировки

любой цепи, с максимальным током не более 20А).

2. При помощи одного из встроенных в базовый блок реле для организации блокировки

зажигания (не более 20А). Для этого необходимо подключить зажигание в разрыв и

выбрать соответствующим образом вариант подключения зажигания п.II-8.5 меню

программирования.

3. При помощи обычных автомобильных внешних реле с управлением от таймерных каналов

(CH1-CH8) и программированием их на управление реле блокировки

4. При помощи кодовых реле BM-103/105, управляемых динамическим кодом по одному

проводу. Возможно подключение к таймерному каналу (CH1-CH8) (заводская установка

CH4).

Увеличивая количество блокировок и применяя различные способы организации блокировки,

можно добиться очень высокой противоугонной стойкости системы. Рекомендуется

организовывать не менее двух блокировок с различной логикой работы.

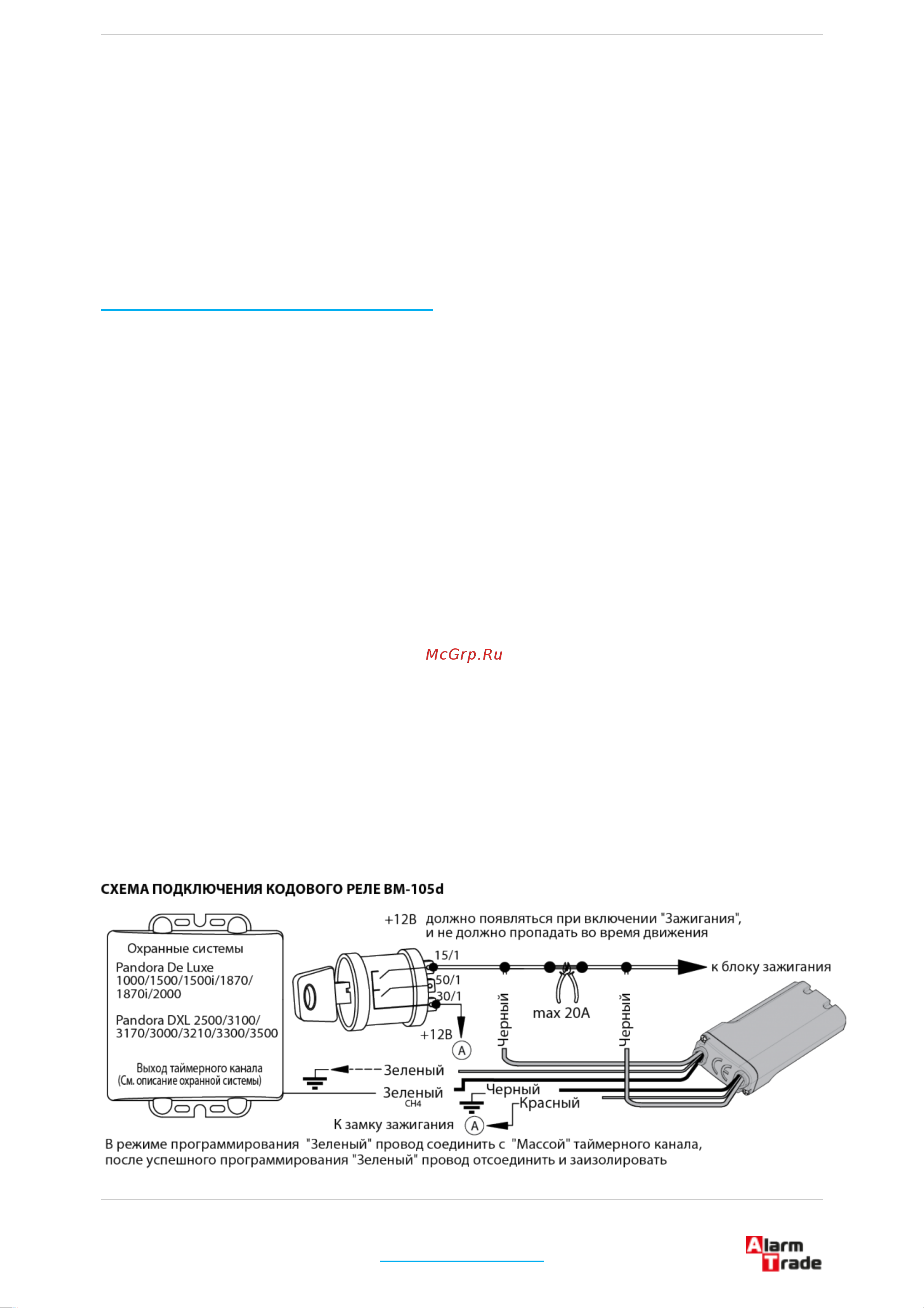

Подключение кодовых реле блокировки.

Для максимального уровня противоугонной стойкости используйте возможность подключения

однопроводного кодового реле скрытой блокировки с динамическим кодом BM-103/105

(приобретается отдельно).
