Радиореле RR-100

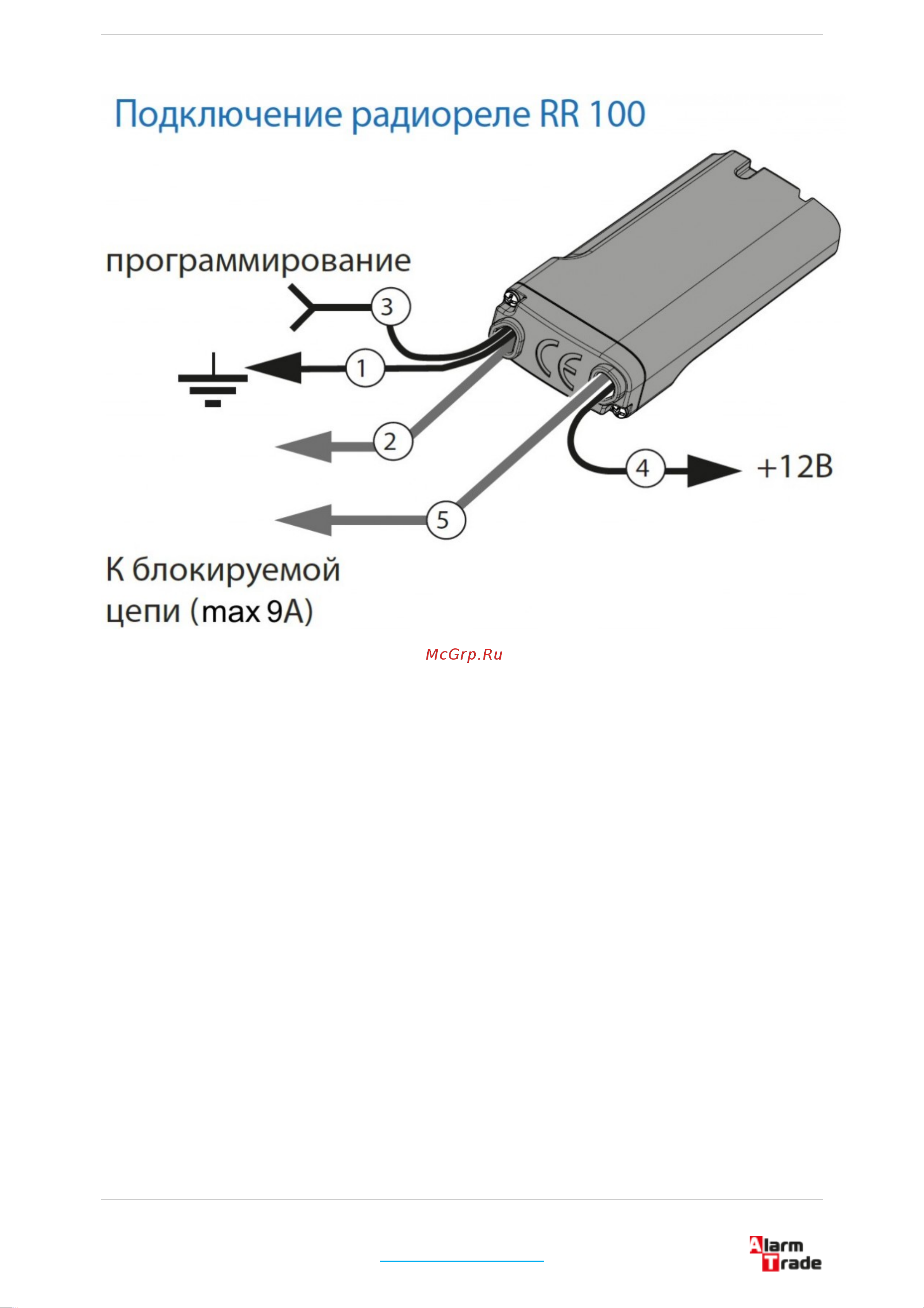

Провод «1» радиореле должен быть соединен с массой автомобиля. При монтаже данный

провод соединяется в первую очередь.

Провод «3» используется при программировании радиореле в память сигнализации.

Провод «4» соединяется с проводом на котором постоянно присутствует напряжение +12В

или с проводом на котором появляется +12В при включении зажигания и не пропадает во

время движения.

Провода «2» и «5» подключаются в разрыв блокируемой цепи. Тип контактов встроенного

реле «нормально замкнутые». Ток коммутации не должен превышать 9А (при коммутации

цепей без индуктивной составляющей).

Программирование радиореле.

Программирование радиореле доступно на Уровне I-6 и I-7. Уровень I-5 предназначен для

программирования подкапотного модуля RHM-02.

1. Подключите провод «1» радиореле к «массе» автомобиля.

2. Перейдите на уровень программирования радиореле I-6 и I-7 соответственно.
