Руководство пользователя SWP1
10
Связанные документы
• Yamaha LAN Monitor User Guide (PDF) Здесь
описаны установка, настройка и использование
приложения Yamaha LAN Monitor под Windows.
• Command References (PDF)
Здесь описываются команды, используемые при
определении настроек с помощью командной строки на
компьютере.
• Технические данные (HTML)
В данном руководстве приведены основные сведения о
функциях SWP1.
Эти документы могут быть загружены по ссылкам на
странице продукта на следующем веб-сайте.
http://www.yamahaproaudio.com/
Термины
•VLAN
Означает виртуальную локальную сеть. Виртуальная сеть
формируется отдельно от физических подключений. При
наличии нескольких сетей различных типов настройка
VLAN позволяет логически разделять сеть, которая
сформирована физическими коммутаторами.
VLAN может быть или «VLAN на основе портов», которая
представляет собой разделение на группы портов
с физическим подключением к каждому из них, или
«тегированной VLAN», которая разделяет группы VLAN
путем назначения тега каждому фрейму Ethernet.
В случае использования VLAN на основе портов, каждая
сеть VLAN нуждается в подключении для обмена данными
с другим коммутатором.
Использование тегированной сети VLAN позволяет
объединять несколько сетей в одно магистральное
подключение (кабель) для связи с другими
коммутаторами, однако общий объем данных не может
превышать 1 Гбит/с. В предустановках VLAN A и B на SWP1
используются тегируемые VLAN.
• Агрегация каналов
Агрегация каналов — это функция, которая объединяет
несколько портов LAN/SFP, соединяющих устройства
в сети, и воспринимает их как единый логический
интерфейс с целью расширения пропускной
способности. Группа, объединенная с помощью функции
агрегации каналов, называется группой агрегации
каналов (LAG).
Технология агрегации каналов полезна при соединении
нескольких устройств. Соединения могут быть
распределены между агрегированными подключениями
с помощью функции балансировки нагрузки. Так как
балансировка нагрузки распределяет нагрузку
в соответствии с IP-адресами, рекомендуется
использовать фиксированные IP-адреса для каждого
устройства для стабильной работы балансировки
нагрузки.
Даже если на одном из портов LAN/SFP, объединенных
функцией агрегации каналов, произойдет сбой и порт не
сможет передавать данные, коммуникация будет
осуществляться через оставшиеся порты.
•Магистраль
Эта функция добавляет теги к сетям VLAN, благодаря чему
они могут передавать и получать данные через одно
подключение. Если один модуль SWP1 передает данные
VLAN 1 через магистральное подключение, модуль SWP1,
который принимает эти данные, будет передавать данные
только на порт, соответствующий его собственной VLAN 1.
Пропускная способность магистрального подключения
предустановки VLAN в SWP1 равна 1 Гбит/с на каждый
кабель. Если имеется только один кабель, а общий трафик
магистрального подключения превышает 1 Гбит/с, пакеты
будут задерживаться или теряться. Некоторые
предустановки VLAN в SWP1 позволяют использовать
агрегацию каналов для магистрального подключения.
Если пропускная способность превышает 1 Гбит/с или
если вам необходимо обеспечить избыточность на случай
повреждения кабеля, следует использовать два
магистральных кабеля.

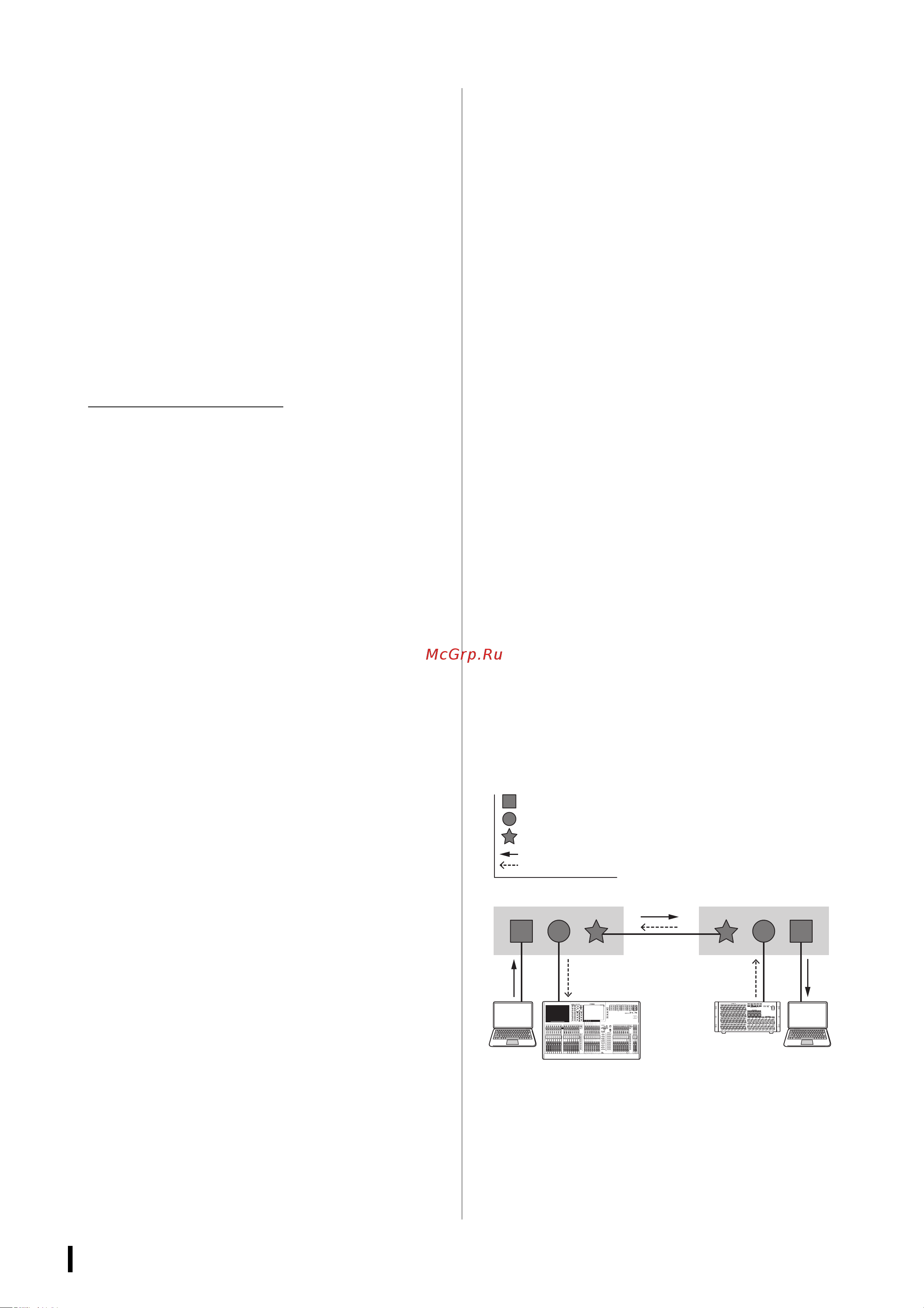

: порт VLAN 1
: порт VLAN 2
: магистральный порт
: поток данных
