Руководство пользователя SWP1
11
Элементы управления и функции

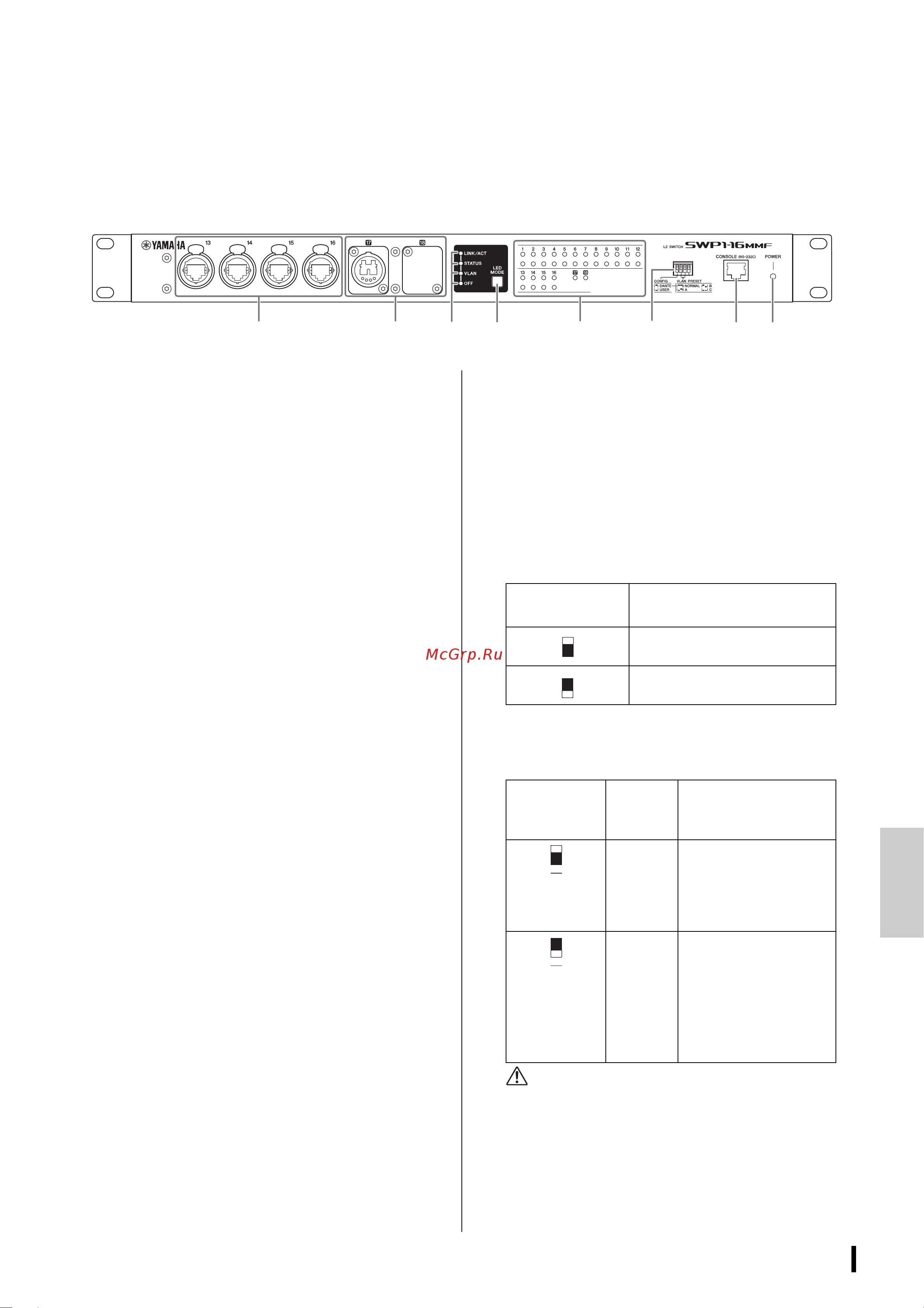

Передняя панель
Приведенное здесь объяснение основано на SWP1-16MMF.
1 Порты локальной сети
Имеются порты etherCON (RJ-45) для подключения
кабелей Ethernet (рекомендуется CAT5e и выше). Можно
также подключать кабель с разъемом RJ-45.
Все порты поддерживают 1000BASE-T, 100BASE-TX
и 10BASE-T.
2 Порт MMF
Это порт opticalCON DUO для подключения
оптоволоконного кабеля. Можно также подключать
дуплексные разъемы LC.
Если вы используете кабель с дуплексным разъемом LC,
наденьте колпачок, подсоединенный к разъему, на
разъем, чтобы не дать пыли оседать на неиспользуемый
кабель. Можно расширить порты MMF, установив
дополнительный разъем MMF-SWP1 в месте крепления
крышки. Установка MMF-SWP1 должна осуществляться
инженером-наладчиком Yamaha. Клиенты не должны
пытаться выполнить установку самостоятельно.
ПРИМЕЧАНИЕ
•
Используйте многорежимный оптоволоконный кабель
opticalCON DUO, изготовленный Neutrik Corporation. Так как
оптоволоконные кабели с легкостью сгибаются
и выдергиваются, можно снизить вероятность
возникновения проблем путем использования кабеля
с прочной оболочкой и механизмом блокировки.
• Используйте многорежимные оптоволоконные кабели типа
GI с диаметром сердечника приблизительно 50 мкм
и диаметром оболочки приблизительно 125 мкм.
Максимальная длина кабеля между устройствами равна 300 м
Чистка
Правильная передача сигнала может быть невозможна
при наличии мусора и (или) пыли на концах
оптоволоконных кабелей или портов. Регулярно
проводите очистку оборудования с использованием
широко доступных чистящих средств для
оптоволоконных кабелей.
3 Светодиодные индикаторы режима
Определяют отображения индикаторов состояния.
4 Кнопка [LED MODE]
Переключает отображение индикаторов состояния.
5 Индикаторы состояния
Указывают состояние каждого порта. Отображаемое
содержимое зависит от режима. Подробнее об
отображении в каждом режиме см. в разделе
«Отображение индикаторов состояния».
6 DIP-переключатели
Эти переключатели задают пусковые настройки модуля.
Устанавливайте DIP-переключатели при выключенном
электропитании. Настройки не применяются, если их
менять при включенном электропитании.
Изображения переключателя указывают верхнее или
нижнее положение следующим образом.
• Переключатель 1 (CONFIG)
Указывает, оптимизированы ли настройки модуля для
сети Dante или установлены пользователем.
Будьте осторожны при использовании
устройства с переключателями других
производителей.
Dante поддерживает IGMP V2 и V3, однако для
работы в одной сети все переключатели должны
быть настроены с использованием одной версии.
Если SWP1 запускается с настройками DANTE,
используется IGMP V3. В этом случае, если в сети
имеется хотя бы один переключатель,
использующий IGMP V2, могут возникать сбои,
например провалы звука.
12345678
Положение
переключателя
Состояние
Состояние при верхнем положении
переключателя.
Состояние при нижнем положении
переключателя.
Положение
переключа-
теля
Вариант Функции
DANTE Модуль запускается
с настройками,
оптимизированными для
сети Dante. Данная
настройка доступна только
для чтения.
USER Модуль запускается
с пользовательскими
настройками. Данная
настройка доступна для
чтения и записи. В случае
изменения настройки она
будет применена при
следующем запуске
устройства.
1
1
