Руководство пользователя SWP1
12

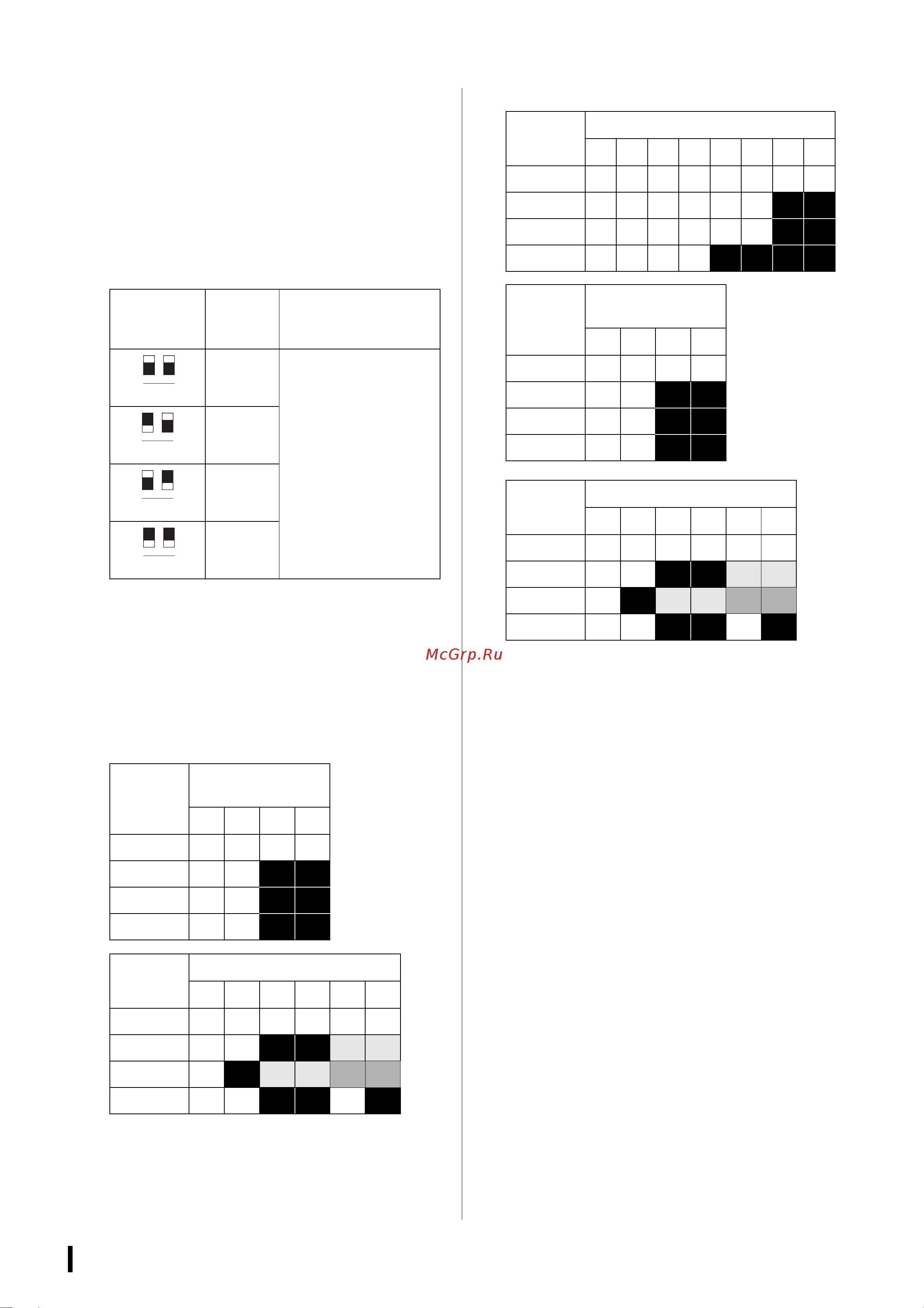

• Переключатель 2 и 3 (VLAN PRESET)
Указывает предустановку VLAN, которая используется,
когда переключатель 1 переведен в положение [DANTE].
Эта настройка игнорируется, если переключатель 1
выставлен в положение [USER].
Если изменить настройки через графический веб-
интерфейс пользователя или команду, настройки
применяются временно, но не сохраняются, при
следующем запуске модуля возвращается настройка
предустановки VLAN.
В таблицах 1, 2, Tr1 и Tr2 соответственно означают VLAN
1, VLAN 2, магистраль (LAG10) и магистраль (LAG2).
Значения терминов VLAN, магистраль, агрегация каналов
и LAG приведены в разделе «Термины» на стр. 10. Для
получения более подробных сведений можно загрузить
технические справочные материалы (HTML).
SWP1-8/SWP1-8MMF
SWP1-16MMF
(*1) В предустановках VLAN функция IGMP Snooping включена
(за исключением сети VLAN 2 в предустановках A и B), что
позволяет предотвратить перенаправление групповой
передачи данных, например Dante, на неправильные
каналы. Поэтому в случае использования предустановок A и
B необходимо использовать порт VLAN 1 для аудиосигналов
Dante и порт VLAN 2 для сигналов управления.
(*2) Если вы используете настройку C, подключите
компьютер, который использует Yamaha LAN
Monitor, к
порту VLAN 1.
Порты 9 и 10 на SWP1-8, порт 10 на SWP1-8MMF и порт
18 на SWP1-16MMF доступны только в том случае, если
установлено дополнительное оборудование MMF-SWP1.
7 Порт [CONSOLE (RS-232C)]
Это порт RJ-45, используемый для определения команд.
Используйте кабель последовательного порта
RJ-45/DB-9 для подключения этого порта к порту
RS-232C (COM) на вашем компьютере. Используйте
кабель последовательного порта RJ-45/DB-9 с
разводкой, указанной в разделе «Технические
характеристики».
8 Индикатор [POWER]
Загорается при включении SWP1.
Положение
переключа-
теля
Вариант Функции
NORMAL
В следующей таблице
показано, как портам
назначается VLAN
имагистраль.
A
B
C
VLAN
PRESET
Порты на задней
панели
1234
NORMAL 1111
A (*1) 1 1
2 2
B (*1) 1 1
2 2
C (*2) 1 1
2 2
VLAN
PRESET
Порты передней панели
5678 910
NORMAL 111111
A (*1) 1 1
2 2 Tr1 Tr1
B (*1) 1
2 Tr1 Tr1 Tr2 Tr2
C (*2) 1 1
2 2 1 2
2 3
2 3
2 3
2 3
VLAN
PRESET
Порты на задней панели
12345678
NORMAL 11111111
A (*1) 111111
2 2
B (*1) 111111
2 2
C (*2) 1111
2 2 2 2
VLAN
PRESET
Порты на задней
панели
9101112
NORMAL 1111
A (*1) 1 1
2 2
B (*1) 1 1
2 2
C (*2) 1 1
2 2
VLAN
PRESET
Порты передней панели
13 14 15 16 17 18
NORMAL 111111
A (*1) 1 1
2 2 Tr1 Tr1
B (*1) 1
2 Tr1 Tr1 Tr2 Tr2
C (*2) 1 1
2 2 1 2
