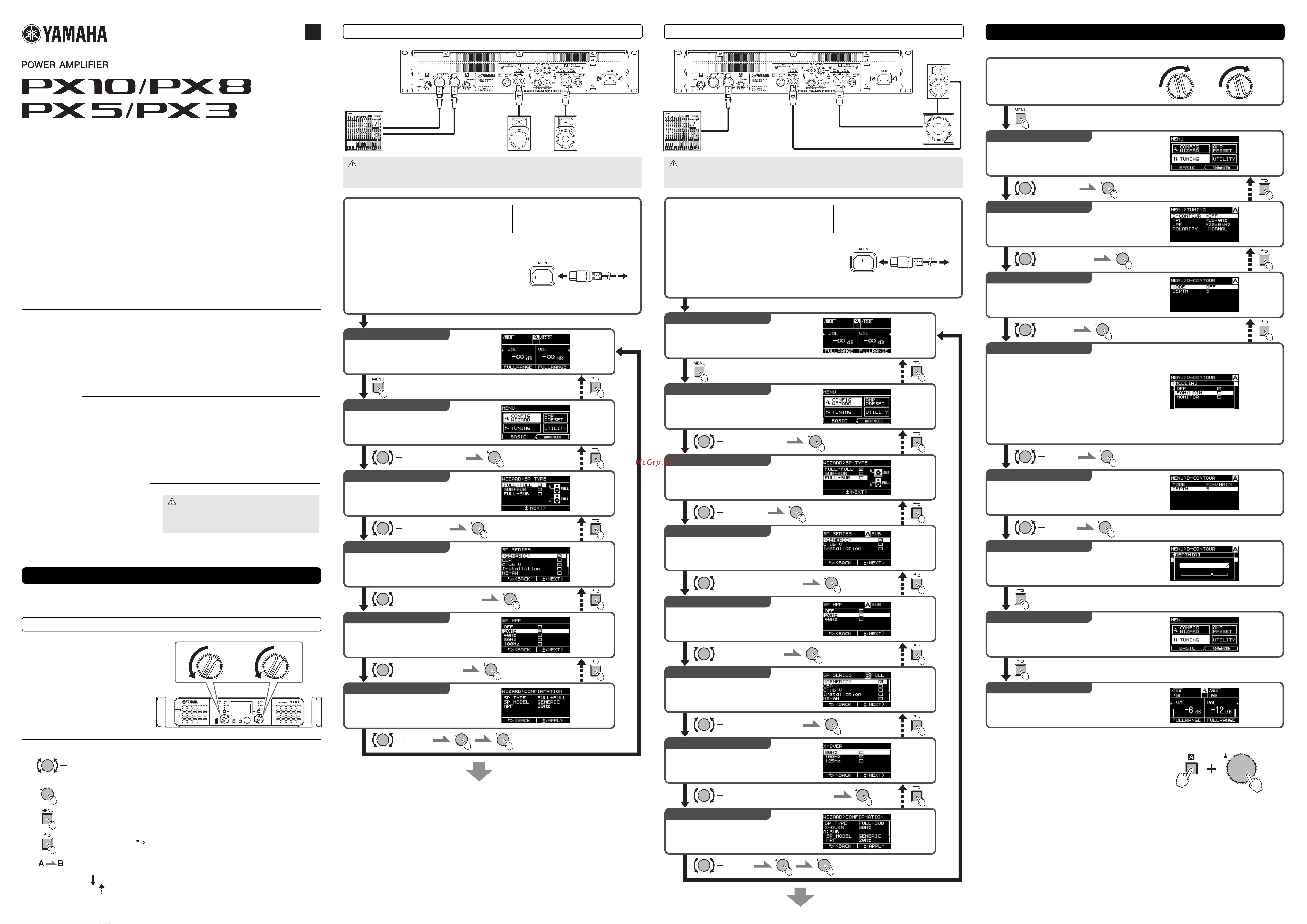

1
Благодарим за приобретение усилителя мощности Yamaha PX10, PX8, PX5 или PX3. Перед началом
использования усилителя внимательно прочитайте данное руководство. Это позволит полностью
использовать его возможности и наслаждаться безотказной работой в течение многих лет.
После прочтения данного руководства уберите его в безопасное, доступное место: оно может
потребоваться вам в будущем.
• Перед использованием инструмента внимательно прочитайте ПРАВИЛА ТЕХНИКИ
БЕ
ЗОПАСНОСТИ на обратной стороне этого руководства.
• Иллюстрации приведены в данном руководстве только в качестве примеров.
• Названия компаний и продуктов, используемые в данном руководстве, являются товарными
знаками соответствующих компаний.
• В этом руководстве модели усилителей мощности PX10, PX8, PX5 и PX3 в совокупности
упоминаются как усилители PX.
• Если не указано иного, на иллюстрациях в данном ру
ководстве приводится усилитель PX10.
• Усилитель PX поддерживает два режима настройки: основной режим и расширенный режим.
Вэтом руководстве описывается работа в основном режиме. Более детальные настройки можно
задать в расширенном режиме. Сведения о расширенном режиме см. в Справочном руководстве по
PX10/PX8/ PX5/PX3.
Характеристики
• Максимальная выходная мощность 1000 Вт в легком корпусе (PX10)
• Собственные технологии класса D, а также технологии обработки Ya maha обеспечивают
превосходное качество звучания и высокую надежность оборудования
• Предустановки динамиков обеспечивают оптимальную производительность динамиков Ya maha
• Обширный набор функций DSP, включая обработку D-CONTOUR
• CONFIG WIZARD (Мастер конфигурации), который обеспечивает оптимальную конфигурацию
для любого динамика
• Различные входные/выходные разъемы
Дополнительные принадлежности
• Кабель питания
• Руководство пользователя (данная листовка)
• Технические характеристики (на
английском языке)
• Фиксатор штекера кабеля переменного
тока
• Заглушка USB
Усилитель PX можно использовать в качестве обычного усилителя путем простой настройки
регуляторов громкости. Следующие настройки улучшают работу динамиков.
Справочное руководство по PX10/PX8/ PX5/PX3 является электронным файлом в формате PDF.
Его можно читать непосредственно на компьютере. Для чтения этого руководства на экране
компьютера, быстрого по
иска терминов, печати конкретных страниц и перехода к интересующим
вас разделам с помощью ссылок используйте программу Adobe
®
Reader
®
. Существенным
преимуществом данного формата является возможность поиска слов и прямого перехода по
ссылкам на соответствующие разделы. Рекомендуем воспользоваться этим преимуществом.
Последнюю версию программы Adobe Reader можно загрузить с веб-сайта по адресу:
http://www.adobe.com/
В этом руководстве последовательности действий обозначены следующими символами.
[(наименование элемента)]: поверните основной регулятор для
выбора [(наименование элемента)].
: нажмите основной регулятор.
: нажмите клавишу [MENU].
: Нажмите клавишу [ ] (Назад).
: Установите A, затем установите B.
Сплошная стрелка () между шагами указывает, на основную процедуру операций,
а
пунктирная стрелка () указывает на возврат к предыдущему экрану.
RU
ZQ41510
Руководство пользователя
ВНИМАНИЕ
Заглушку для порта USB следует хранить вне
досягаемости детей, чтобы они не могли ее
случайно проглотить.
Настройка
Предустановка
Ус т а н о в и т е усилители PX в стойку
в соответствии с требованиями.
Убедитесь, что питание выключено,
затем поверните оба регулятора
громкости полностью влево.
ВНИМАНИЕ
Следует выполнить «Предустановка». Запрещается подключать кабели при включенном
питании.
Стерео-подключение (использование двух полнодиапазонных динамиков)
Микшер
Полнодиапазонный динамик
для правого канала (R)
Полнодиапазонный
динамик для левого
канала (L)
Правый канал (R)
Левый канал (L)
1.
Подключите полнодиапазонный динамик для левого канала
к контакту [SPEAKERS] A, а полнодиапазонный динамик
для правого канала — к контакту [SPEAKERS] B.
2. Подключите выход с источников (например, микшера)
к разъемам [INPUT] A/B. Подключите источник левого
канала к разъему [INPUT] A, а источник правого
канала — к разъему [INPUT] B.
3. Подсоедините кабель питания и включите устройство.
Сначала подключите кабель питания к разъему
устройства, затем вставьте его в розетку доступного
источника питания переменного тока.
4. Надежно закрепите кабель питания с помощью фиксатора
штекера для предотвращения случайного отсоединения
кабеля от разъема. Инструкции по установке см. на обратной стороне в разделе «Задняя панель».
ПРИМЕЧАНИЕ
Инструкции по подключению см. на
обратной стороне в разделе
«Электропроводка».
Разъем AC IN
Кабель питания
К розетке
Экран HOME
Экране MENU (верхний экран)
Экран SP TYPE (Тип динамика)
Выбор динамика
В отображаемом списке выберите динамик,
который необходимо подключить. Если динамик
отсутствует в списке, выберите пункт GENERIC.
Экран HPF
Выберите частоту среза фильтра верхних частот.
Если фильтр высоких частот не используется,
выберите OFF.
Экран CONFIRMATION
[CONFIG WIZARD]
[FULL+FULL]
[(Название динамика)]
[(Частота среза)]
[APPLY]
(Применяет заданное
значение)
Перейдите к инструкциям
«Регулировка тона».
ВНИМАНИЕ
Следует выполнить действия, описанные в разделе «Предустановка». Запрещается
подключать кабели при включенном питании.
Перекрестное подключение (использование полнодиапазонного динамика и сабвуфера)
Микшер
Полнодиапа-
зонный динамик
Сабвуфер
1. Подключите сабвуфер к контакту [SPEAKERS] A,
аполнодиапазонный динамик — к контакту
[SPEAKERS] B.
2. Подключите выход с источника (например, микшера)
кразъему [INPUT] A.
3. Подсоедините кабель питания и включите устройство.
Сначала подключите кабель питания к разъему
устройства, затем вставьте его в розетку доступного
источника питания переменного тока.
4. Надежно закрепите кабель питания с помощью фиксатора
штекера для предотвращения случайного отсоединения
кабеля от разъема. Инструкции по установке см. на обратной стороне в разделе «Задняя панель».
ПРИМЕЧАНИЕ
Инструкции по подключению см. на
обратной стороне в разделе
«Электропроводка».
Разъем AC IN
Кабель питания
К розетке
Экран HOME
Экране MENU (верхний экран)
[CONFIG WIZARD]
Экран SP TYPE (Тип динамика)
[FULL+SUB]
Выбор динамика (A)
В отображаемом списке выберите сабвуфер,
который необходимо подключить. Если сабвуфер
отсутствует в списке, выберите пункт GENERIC.
[(Название динамика)]
Экран HPF
Выберите частоту среза фильтра верхних частот
для сабвуфера. Если фильтр высоких частот не
используется, выберите OFF.
[(Частота среза)]
Выбор динамика (B)
В отображаемом списке выберите
полнодиапазонный динамик, который
необходимо подключить. Если динамик
[(Название динамика)]
Экран X-OVER
Выберите частоту разделения каналов.
[(Частота разделения каналов)]
Экран CONFIRMATION
[APPLY]
(Применяет заданное
значение)
Перейдите к инструкциям
«Регулировка тона».
ПРИМЕЧАНИЕ
• Чтобы приглушить канал А, нажмите одновременно
клавишу [A] и основной регулятор. Чтобы отменить
приглушение, снова нажмите одновременно клавишу [A]
и основной регулятор.
• Чтобы приглушить канал B, нажмите одновременно
клавишу [B] и основной регулятор. Чтобы отменить
приглушение, снова нажмите одновременно клавишу [B] и основной регулятор.
Регулировка тона
Входной сигнал с источника, убедитесь, что звук
выводится с динамиков, затем отрегулируйте
громкость соответствующим образом.
Экране MENU (верхний экран)
[TUNING]
Экран TUNING
[D-CONTOUR]
Экран D-CONTOUR
[MODE]
Экран выбора режима MODE
Выберите один из трех режимов прослушивания.
• OFF: выключает D-CONTOUR.
• FOH/MAIN: усиливает высоко- и низкочастотные
компоненты, чтобы частотная характеристика подходила для
использования основного динамика.
• MONITOR: уменьшает низкочастотный диапазон, который
в противном случае может быть более гулким, если динамик
установлен непосредственно на полу. Это позволяет четко
слышать средний и высокий диапазоны частот при
использовании в качестве напольного блока контроля.
[(MODE)]
Экран D-CONTOUR
[DEPTH]
Экран выбора глубины DEPTH
Значение в диапазоне от 1 до 10.
Чем выше значение, тем глубже эффект.
Экране MENU (верхний экран)
Экран HOME
