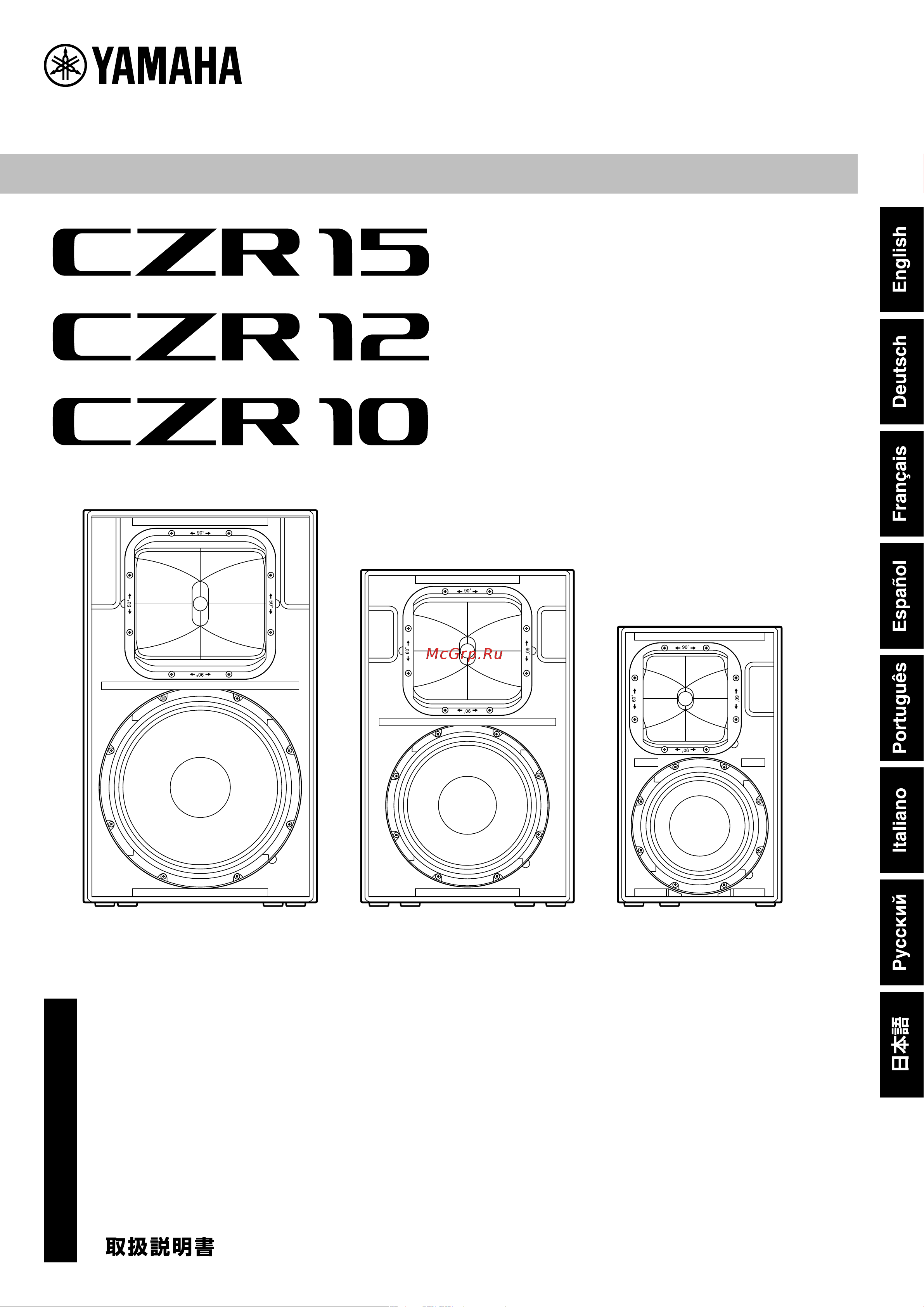

Yamaha CZR15 Инструкция по эксплуатации онлайн
Owner’s Manual
Bedienungsanleitung
Mode d’emploi
Manual de instrucciones
Manual do Proprietário
Manuale di istruzioni
Руководство пользователя
JA
RU
IT
PT
ES
FR
DE
EN
SPEAKER SYSTEM
LOUDSPEAKER
Содержание
- Loudspeaker 1
- Owner s manual bedienungsanleitung mode d emploi manual de instrucciones manual do proprietário manuale di istruzioni руководство пользователя 1
- Speaker system 1
- Внимание 2
- Внимательно прочитайте прежде чем приступать к эксплуатации 2
- Меры безопасности 2
- Предупреждение 2
- Сохраните это руководство чтобы можно было обращаться к нему в дальнейшем 2
- Важное примечание 3
- Информация 3
- О данном руководстве 3
- Разъемы 3
- Руководство пользователя для серии czr 75 3
- Сведения об утилизации 3
- Уведомление 3
- Эксплуатация и обслуживание 3
- Благодарим вас за покупку loudspeaker yamaha czr15 czr12 или czr10 далее в тексте czr данное изделие представляет собой динамик предназначенный для использования на живых выступлениях усиления звучания а также применения в составе стационарных звуковых систем в этом руководстве объясняется как устанавливать настраивать и конфигурировать соединения оно предназначено для специалистов по монтажу и обычных пользователей которые разбираются в динамиках внимательно прочтите данное руководство пре жде чем приступить к использованию этого продукта чтобы раскрыть весь его потенциал после прочтения данного руководства сохраните его для будущих справок 4
- Введение 4
- Дополнительные принадлежности продаются отдельно 4
- Основные характеристики 4
- Принадлежности в комплекте 4
- Содержание 4
- Q поворотный штекерный разъем 5
- R отверстия с резьбой для u образного кронш тейна 5
- T отверстия с резьбой для винтов с ушком 5
- We разъемы input parallel 5
- Нижняя сторона 5
- Передняя часть задняя часть 5
- Функции 5
- Недопустимое подключение 6
- Параллельное подключение динамиков 6
- Подключение 6
- Уведомление 6
- Электропроводка 6
- Выбор и настройка процессоров и усилителей 7
- Необходимо выбирать усилитель с такой же номинальной мощностью программы pgm что и динамик например так как номинальная мощность pgm czr12 составляет 800 вт необходимо выбирать усилитель от 640 до 1000 вт 800 вт умноженное на 0 8 1 25 однако в тех случаях когда динамик можно надлежа щим образом защитить с помощью ограничителя можно использовать несколько усилителей с более высо кой мощностью вместе 7
- Пример базовой настройки 7
- Сведения о рекомендуемых моделях процессоров и усилителей а также настройках эквалайзера см на странице продукта czr на глобальном веб сайте yamaha pro audio 7
- Чтобы использовать все преимущества czr обязательно отрегулируйте разделительный фильтр и эква лайзер с помощью встроенного усилителя dsp процессора 7
- Эта система подключается с помощью двух независимых кабелей от 2 канального уси лителя к czr и низкочастотному динамику 7
- Эта система подключается с помощью одного кабеля от выходов 2 канального усилите ля с использованием выходного разъема в серии cxs 7
- Используя 2 5 миллиметровый шестигранный гаечный ключ снимите все фиксирующие винты czr10 шесть шт на решетке и сни мите решетку с динамика 8
- Используя отвертку 2 phillips снимите все винты установленные на звукоприемнике и вытяните его из динамика 8
- Поверните звукоприемник на 90 градусов и повторно установите его в динамик выполнив указанные выше действия в обратном порядке 8
- Поворотный звукоприемник 8
- После поставки с завода czr имеет вертикальную ориентацию при которой звук расширяется в горизон тальном направлении и подавляется или сужается в вертикальном направлении мы рекомендуем изме нять направленность поворачивая звукоприемник если вы хотите установить czr горизонтально или если хотите использовать их в качестве напольного монитора и расширить направленность 8
- Руководство пользователя для серии czr 81 8
- Заводской настройкой внутренних соединений czr является пассивный режим но вы можете изменить настройку на режим с двумя усилителями при использовании режима с использованием двух усилителей необходимо использовать внешний процессор разделительного фильтра и выход из 2 канального усилите ля при использовании режима с двумя усилителями можно настроить защиту отдельно для lf и hf а точ ные параметры можно настроить для частоты пересечения и согласования по времени между lf и hf это оптимизирует продуктивность каждого блока и повышает способность ограничения 9
- Отключите входной и выходной кабельные разъемы от разъемов passive in passive out на сетевой базе и подключите их к разъ емам bi amp in bi amp out соответственно 9
- Переключение между пассивным режимом и режимом с двумя усилителями 9
- Руководство пользователя для серии czr 9
- С помощью отвертки m5 phillips снимите все фиксирующие винты на задней панели и снимите ее 9
- Установите заднюю панель на динамик выполнив указанные выше действия в обратном порядке на иллюстрации ниже показана база czr10 9
- Внимание 10
- Закрепление винтов с ушком 10
- Пример установки в подвесном положении 10
- Примеры установки 10
- Угол подвешивания 10
- Установка в подвесном положении с использованием винтов с ушком 10
- Используя u образный кронштейн серии yamaha ub dzr продается отдельно можно расширить возможности установки czr инс трукции по установке u образного кронштейна см в соответствующем руководстве для серии ub dzr 11
- Не подвешивайте винты с ушком как показано на иллюстрации ниже 11
- Примеры 11
- Примеры неправильной установки в подвесном положении 11
- Примеры установки 11
- Руководство пользователя для серии czr 11
- Установка с использованием специального u образного кронштейна 11
- Устранение неполадок 12
- Czr series owner s manual 13
- General specifications 13
- Specifications 13
- Specifications english only 13
- Czr series owner s manual 101 14
- Dimensions 14
- Specifications 14
- Unit mm 14
- Bi amp mode selectable 15
- Block diagram czr15 czr12 czr10 15
- Czr series owner s manual 15
- Passive mode factory setting 15
- Passive x over network 15
- Specifications 15
