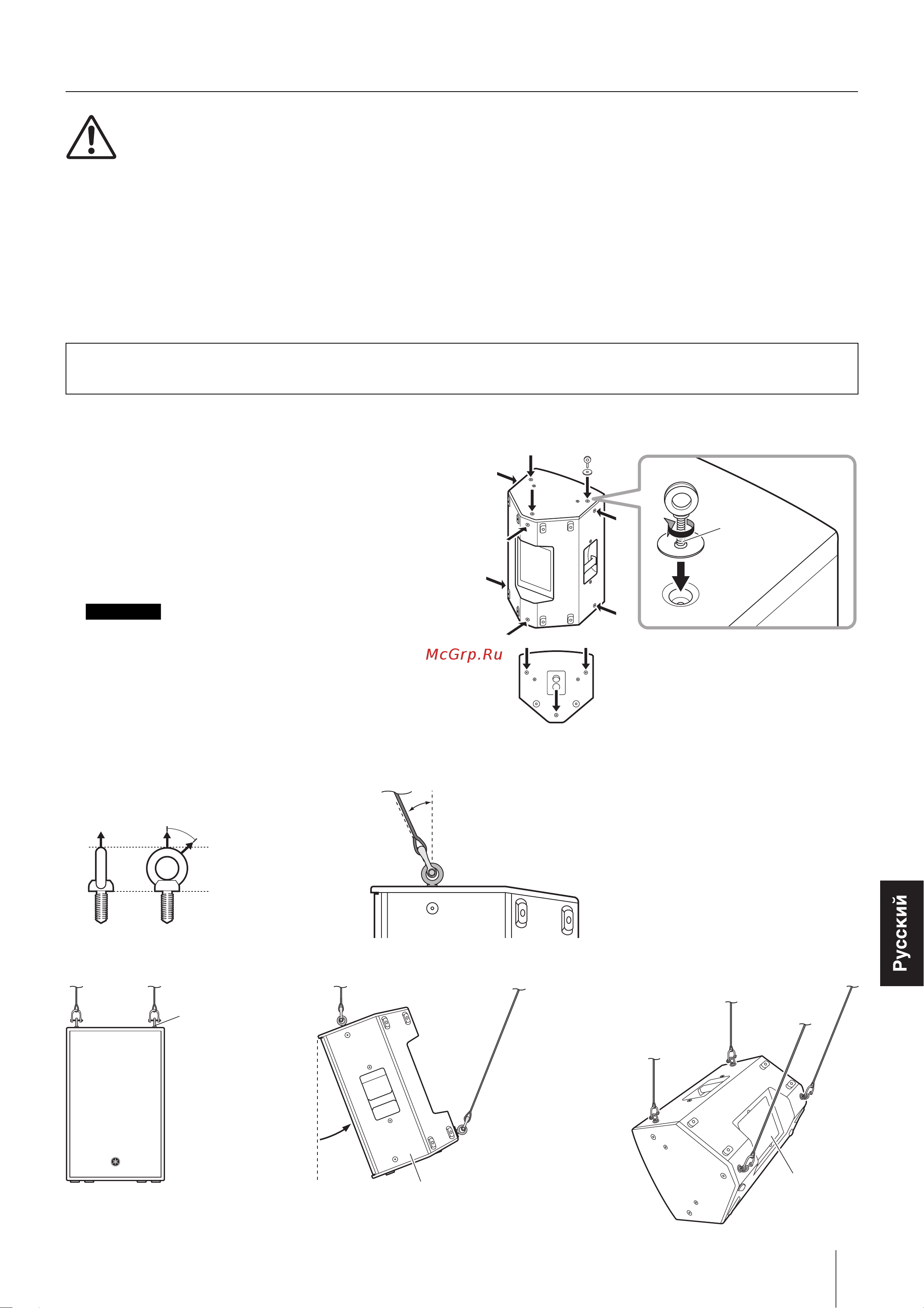

![Yamaha CZR15 [10/17] Примеры установки](/views2/1829268/page10/bga.png)
Руководство пользователя для серии CZR 83
Примеры установки
Установка в подвесном положении с использованием винтов с ушком
Угол подвешивания
Обязательно используйте винты с ушком в диапазоне от 0 до 45 градусов от прямого угла.
Пример установки в подвесном положении
ВНИМАНИЕ
• Прежде чем выполнять работы по установке и монтажу, проконсультируйтесь со своим дистрибьютором Yamaha.
• Следует регулярно проводить тщательную проверку установки. Некоторые фитинги по истечении продолжи-
тельного времени могут разрушаться вследствие износа и/или коррозии.
• При выборе места для установки, подвесного троса и оборудования для установки убедитесь в том, что они все
достаточно прочные и выдерживают вес динамика.
• Обязательно соблюдайте технику безопасности при использовании проводов, чтобы не допустить падения дина-
мика в случае неправильной установки.
• При прикреплении провода к стене прикрепляйте его выше точки присоединения провода на динамике, при этом
провисание провода должно быть как можно меньшим. Если провод слишком длинный и динамик упадет, про-
вод может разорваться в результате чрезмерного натяжения.
• Обязательно используйте винты с ушком в соответствии со стандартами и правилами техники безопасности,
действующими в вашем регионе.
Компания Yamaha не несет ответственности за ущерб или травмы, связанные с недостаточной прочностью
структуры опоры или неправильной установкой.
Закрепите доступные в продаже длинные винты с ушком (длиной
30–50 мм) в отверстия с резьбой, предназначенные для винтов с
ушком (t на стр. 78). Диаметр винтов для CZR15 и CZR12 — M10,
а для CZR10 — M10 и M8. Помните, что вам потребуется не менее
двух такелажных точек.
Закрепление винтов с ушком
Вставьте винты с ушком через шайбы и закрепите их.
• Отверстия с резьбой для винтов с ушком проходят через стенку кор-
пуса.
• Если используются винты с ушком, снимите винты с плоской шляп-
кой, установленные во время доставки с завода. Если не используют-
ся винты с ушком, затяните винты с плоской шляпкой, чтобы
избежать утечки воздуха.
ПРИМ ЕЧАН ИЕ
Нанесите на
винт с ушком
клей для резь-
бовых соеди-
нений
Нижняя сторона
0°
45°
Макс. 45°
Винт с ушком M10
Точка оттягивания
Боковая часть
Макс. 45°
Задняя часть
