Благодарим вас за покупку loudspeaker yamaha czr15 czr12 или czr10 далее в тексте czr данное изделие представляет собой динамик предназначенный для использования на живых выступлениях усиления звучания а также применения в составе стационарных звуковых систем в этом руководстве объясняется как устанавливать настраивать и конфигурировать соединения оно предназначено для специалистов по монтажу и обычных пользователей которые разбираются в динамиках внимательно прочтите данное руководство пре жде чем приступить к использованию этого продукта чтобы раскрыть весь его потенциал после прочтения данного руководства сохраните его для будущих справок 4

Введение 4

Дополнительные принадлежности продаются отдельно 4

Основные характеристики 4

Принадлежности в комплекте 4

Содержание 4

Q поворотный штекерный разъем 5

R отверстия с резьбой для u образного кронш тейна 5

T отверстия с резьбой для винтов с ушком 5

We разъемы input parallel 5

Нижняя сторона 5

Передняя часть задняя часть 5

Функции 5

Недопустимое подключение 6

Параллельное подключение динамиков 6

Подключение 6

Уведомление 6

Электропроводка 6

Выбор и настройка процессоров и усилителей 7

Необходимо выбирать усилитель с такой же номинальной мощностью программы pgm что и динамик например так как номинальная мощность pgm czr12 составляет 800 вт необходимо выбирать усилитель от 640 до 1000 вт 800 вт умноженное на 0 8 1 25 однако в тех случаях когда динамик можно надлежа щим образом защитить с помощью ограничителя можно использовать несколько усилителей с более высо кой мощностью вместе 7

Пример базовой настройки 7

Сведения о рекомендуемых моделях процессоров и усилителей а также настройках эквалайзера см на странице продукта czr на глобальном веб сайте yamaha pro audio 7

Чтобы использовать все преимущества czr обязательно отрегулируйте разделительный фильтр и эква лайзер с помощью встроенного усилителя dsp процессора 7

Эта система подключается с помощью двух независимых кабелей от 2 канального уси лителя к czr и низкочастотному динамику 7

Эта система подключается с помощью одного кабеля от выходов 2 канального усилите ля с использованием выходного разъема в серии cxs 7

Используя 2 5 миллиметровый шестигранный гаечный ключ снимите все фиксирующие винты czr10 шесть шт на решетке и сни мите решетку с динамика 8

Используя отвертку 2 phillips снимите все винты установленные на звукоприемнике и вытяните его из динамика 8

Поверните звукоприемник на 90 градусов и повторно установите его в динамик выполнив указанные выше действия в обратном порядке 8

Поворотный звукоприемник 8

После поставки с завода czr имеет вертикальную ориентацию при которой звук расширяется в горизон тальном направлении и подавляется или сужается в вертикальном направлении мы рекомендуем изме нять направленность поворачивая звукоприемник если вы хотите установить czr горизонтально или если хотите использовать их в качестве напольного монитора и расширить направленность 8

Руководство пользователя для серии czr 81 8

Заводской настройкой внутренних соединений czr является пассивный режим но вы можете изменить настройку на режим с двумя усилителями при использовании режима с использованием двух усилителей необходимо использовать внешний процессор разделительного фильтра и выход из 2 канального усилите ля при использовании режима с двумя усилителями можно настроить защиту отдельно для lf и hf а точ ные параметры можно настроить для частоты пересечения и согласования по времени между lf и hf это оптимизирует продуктивность каждого блока и повышает способность ограничения 9

Отключите входной и выходной кабельные разъемы от разъемов passive in passive out на сетевой базе и подключите их к разъ емам bi amp in bi amp out соответственно 9

Переключение между пассивным режимом и режимом с двумя усилителями 9

Руководство пользователя для серии czr 9

С помощью отвертки m5 phillips снимите все фиксирующие винты на задней панели и снимите ее 9

Установите заднюю панель на динамик выполнив указанные выше действия в обратном порядке на иллюстрации ниже показана база czr10 9

Внимание 10

Закрепление винтов с ушком 10

Пример установки в подвесном положении 10

Примеры установки 10

Угол подвешивания 10

Установка в подвесном положении с использованием винтов с ушком 10

Используя u образный кронштейн серии yamaha ub dzr продается отдельно можно расширить возможности установки czr инс трукции по установке u образного кронштейна см в соответствующем руководстве для серии ub dzr 11

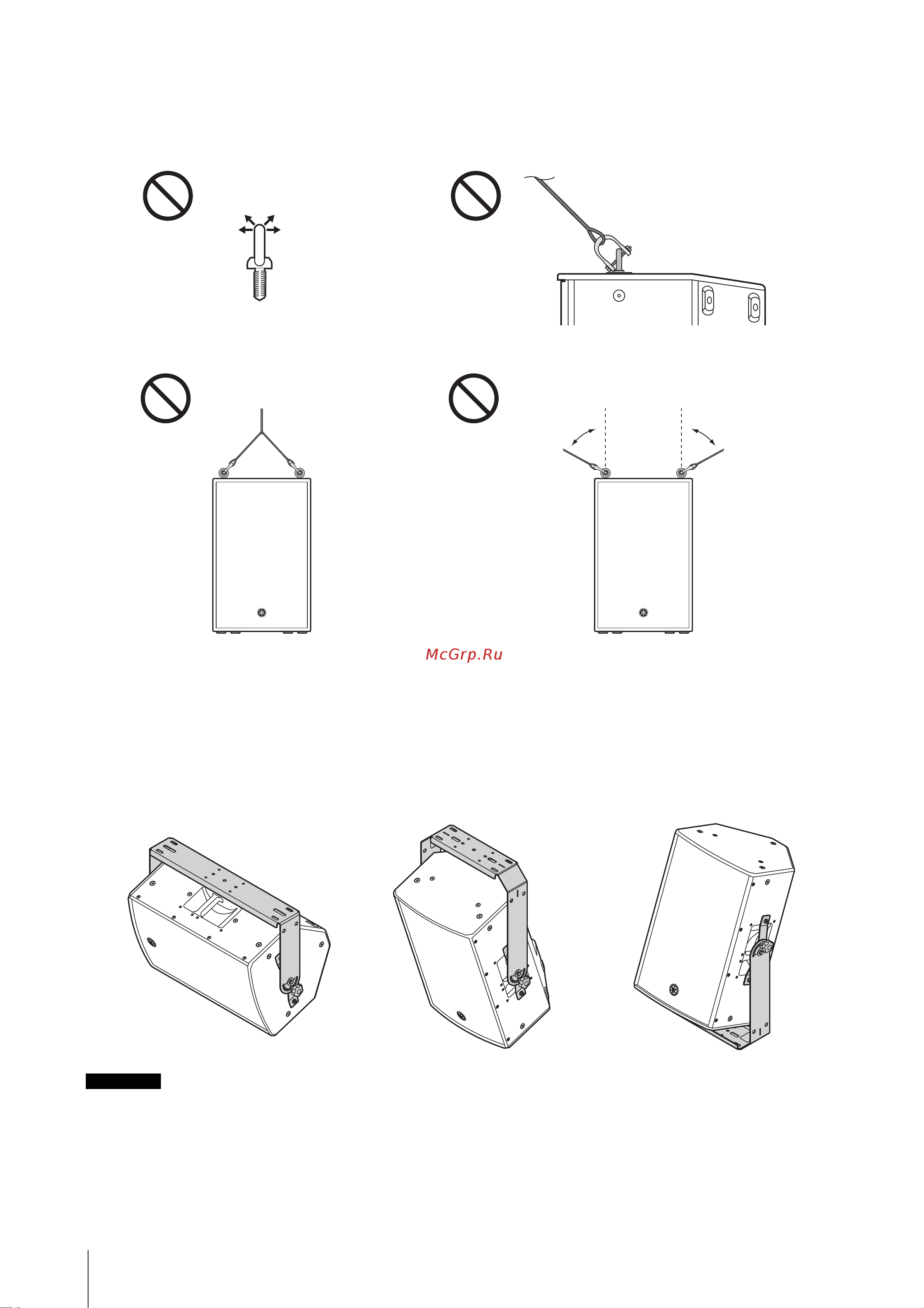

Не подвешивайте винты с ушком как показано на иллюстрации ниже 11

Примеры 11

Примеры неправильной установки в подвесном положении 11

Примеры установки 11

Руководство пользователя для серии czr 11

Установка с использованием специального u образного кронштейна 11

Устранение неполадок 12

Czr series owner s manual 13

General specifications 13

Specifications 13

Specifications english only 13

Czr series owner s manual 101 14

Dimensions 14

Specifications 14

Unit mm 14

Bi amp mode selectable 15

Block diagram czr15 czr12 czr10 15

Czr series owner s manual 15

Passive mode factory setting 15

Passive x over network 15

Specifications 15

Zw46810 17
