82
Примеры установки

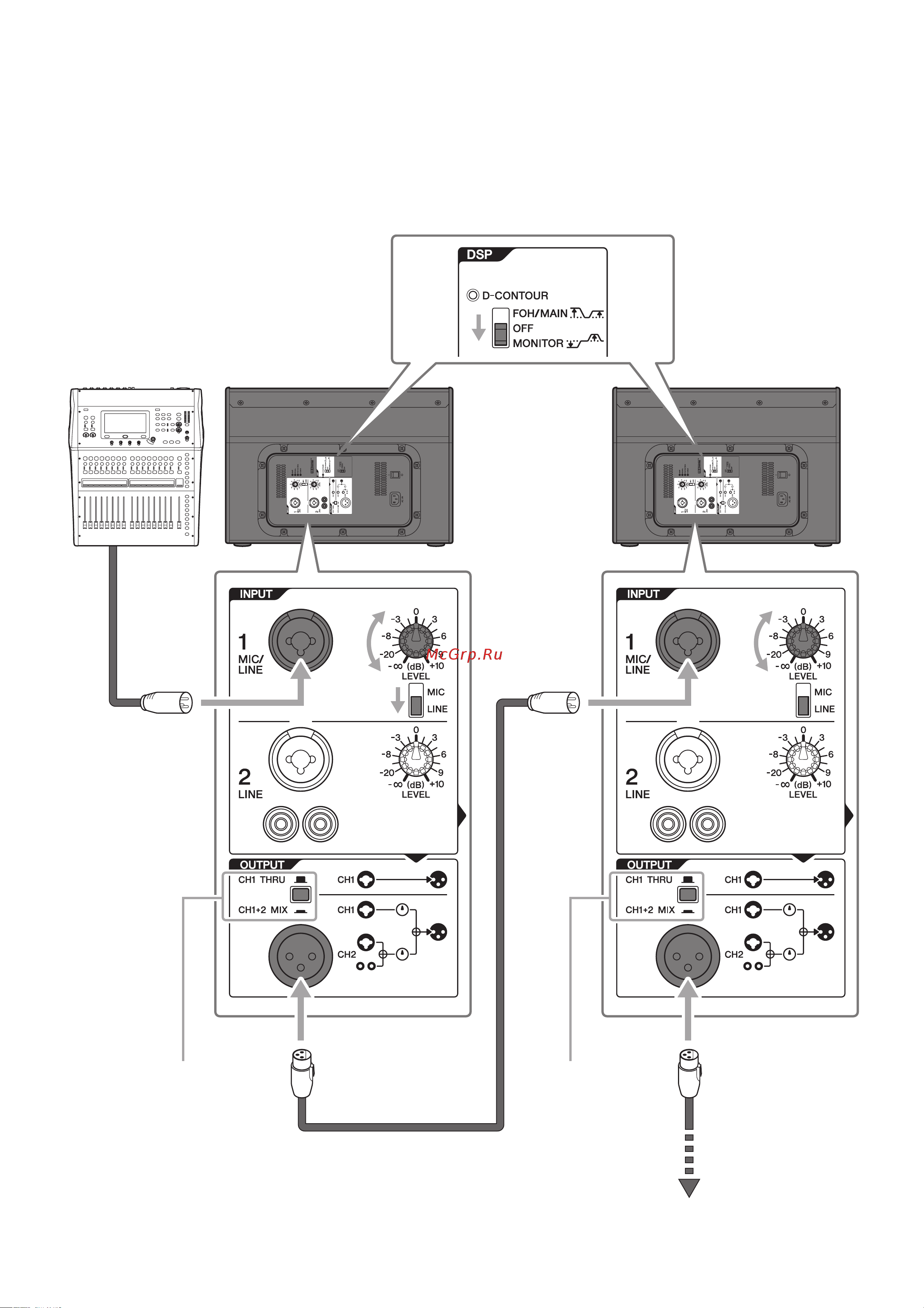

Напольная система мониторинга — использование DHR12M
Данная система подходит для системы мониторинга исполнителя. Для использования в качестве монитора вокала установите переклю-
чатель [D-CONTOUR] в положение [MONITOR].
При необходимости можно параллельно подключить до четырех дополнительных динамиков. В этом случае рекомендуется, чтобы сиг-
нал поступал на CH1, а переключатель выходного сигнала был установлен в положение [CH1 THRU].
Микшер
Установить в положение
[CH1 THRU]
Установить в положение
[CH1 THRU]
К следующему
динамику
