83
Примеры установки

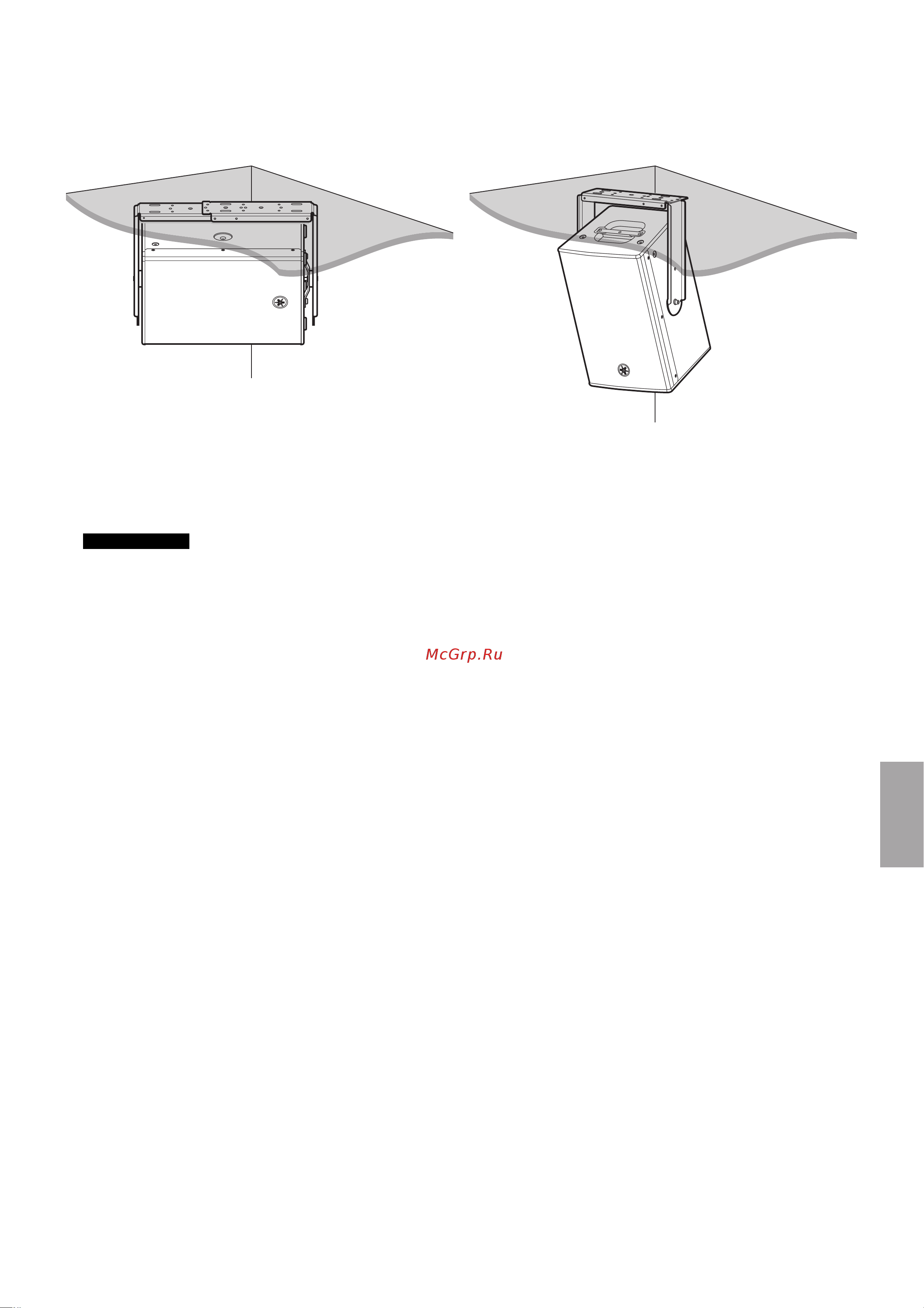

Стационарная установка — использование DHR10
DHR10 можно аккуратно установить на потолке или стене (как горизонтально, так и вертикально) с помощью продаваемого отдельно
U-образного кронштейна Yamaha UB-DXRDHR10. Инструкции по установке U-образного кронштейна см. в соответствующем руководстве
для UB-DXRDHR10.
Также DHR10 оснащен вращающимся звукоприемником (90 градусов). После поставки с завода DHR10 имеет вертикальную ориента-
цию, при которой звук расширяется в горизонтальном направлении и подавляется или сужается в вертикальном направлении. Реко-
мендуем изменить положение звукоприемника, повернув его, если DHR10 необходимо установить горизонтально и расширить
направленность звука.
Кронштейн UB-DXRDHR10 можно использовать вместе с дополнительными кронштейнами, например Baton-кронштейном Yamaha BBS251, которые
продаются отдельно.
ПРИМЕЧАНИЕ
