О технологии Dante
Руководство пользователя
6

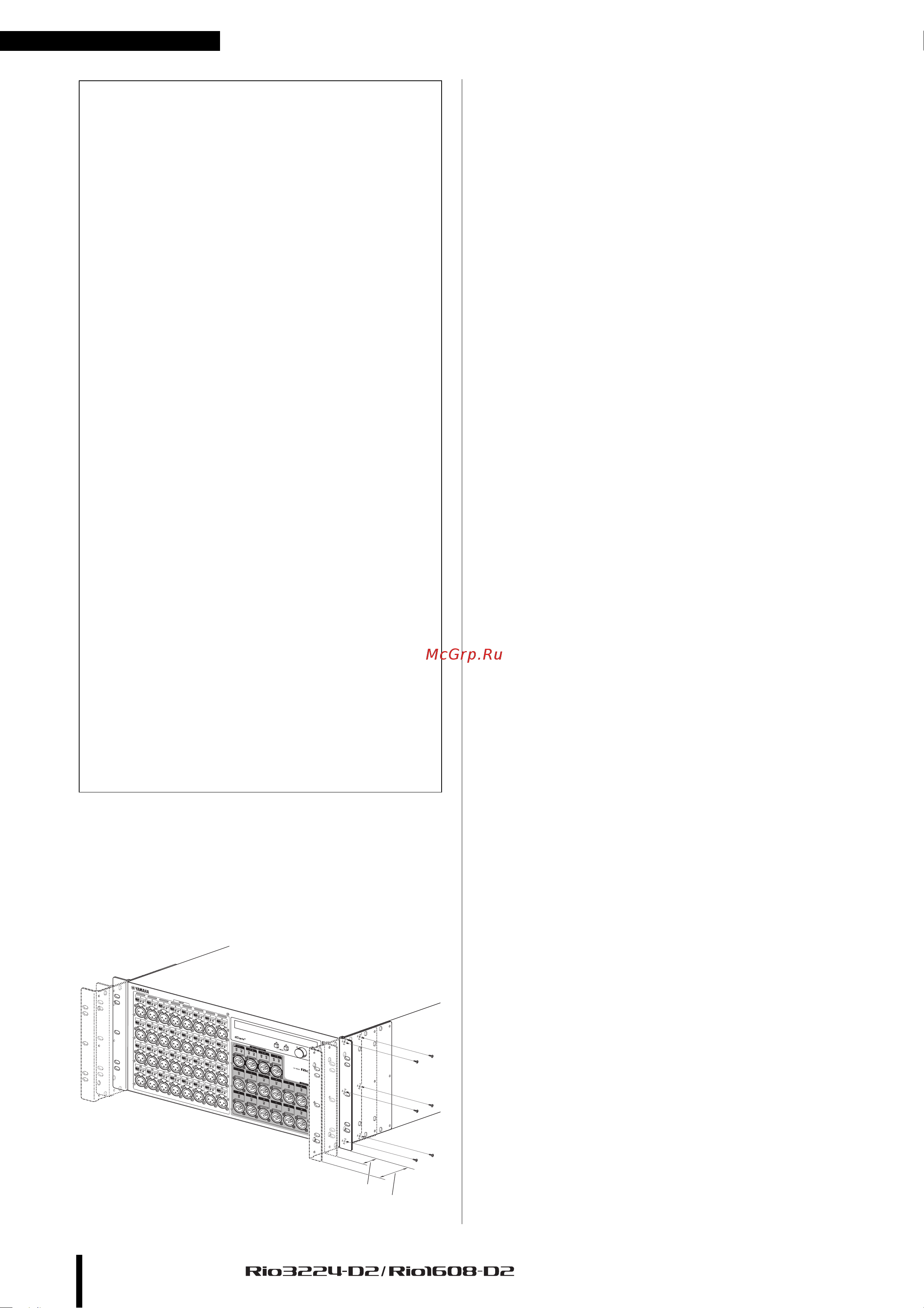

Встроенная установка
Если требуется расположить переднюю панель этого
устройства за передним краем стойки, можно
отрегулировать положение монтажных кронштейнов
стойки, чтобы углубить устройство на 50 или 100 мм,
как показано на приведенном ниже рисунке.
Таким же образом о борудов ание, которо е
устанавливается в стойке, можно также прикрепить
на поверхность задней панели.
ПРИМЕЧАНИЕ
При установке кронштейнов используйте
извлеченные винты.
О технологии Dante
Dante — это сетевой аудиопротокол, разработанный
компанией Audinate. Протокол Dante предназначен
для передачи многоканальных аудиосигналов
с разными частотами сэмплирования и на разных
скоростях, а также сигналов для управления
устройством в сети Gigabit (GbE) Ethernet.
Подробнее о Dante см. на веб-сайте компании Audinate.
http://www.audinate.com/
Дополнительная информация о Dante также
опубликована на веб-сайте Yamaha Pro Audio:
http://www.yamahaproaudio.com/
В данном устройстве используется Dante Brooklyn2.
Подробнее о лицензии на ПО с открытым
исходнымкодом для конкретного ПО см. на сайте
компании Audinate (на английском).
https://www.audinate.com/software-licensing
Меры предосторожности при
использовании сетевого
коммутатора
Не используйте функцию EEE (*) сетевых
коммутаторов в сети Dante.
Хотя в коммуникаторах с поддержкой EEE управление
энергопотреблением должно быть автоматически
согласовано, некоторые коммуникаторы
осуществляют согласование некорректно.
Это может активировать функцию EEE, когда она
должна быть неактивна, что отрицательно повлияет
на выполнение синхронизации и может вызвать
сбои связи.
Поэтому мы настоятельно рекомендуем следующее.
• При использовании управляемого коммутатора
отключите функцию EEE всех портов, используемых
Dante. Не используйте коммутатор, который не
позволяет отключить функцию EEE.
• При использовании неуправляемых коммутаторов
не используйте коммутаторы, которые
поддерживают функцию EEE. Такие коммутаторы
не имеют возможности отключения функции EEE.
* EEE (энергоэффективный стандарт Ethernet) — технология,
которая сокращает потребление энергии коммутатором
в периоды низкого сетевого трафика. Она также известна как
Green Ethernet, или IEEE802.3az.
Меры предосторожности при
монтаже в стойке
Этот модуль может работать при температуре
окружающей среды 0–40 градусов Цельсия. При
монтаже данного модуля с другим модулем или
модулями Rio-D2 или другим устройством или
устройствами на стандартной стойке стандарта EIA
внутренние температуры могут превысить верхний
предел, при этом может снизиться производительность
или произойти сбой. Во избежание перегрева при
монтаже модуля в стойке следите за соблюдением
следующих требований.
• При монтаже в одной стойке без зазоров трех или
большего количества модулей Rio-D2 установите
высокие (HIGH) скорости для вентиляторов.
• При монтаже в одной стойке нескольких модулей с
низкой скоростью их вентиляторов (LOW) следует
оставлять зазор в одну монтажную единицу между
любыми двумя модулями. Кроме того, либо не
закрывайте открытые пространства, либо
установите соответствующие вентиляционные
панели для минимизации возможности перегрева.
• При монтаже этого модуля в стойке с такими
устройствами, как усилители мощности, которые
генерируют значительную тепловую энергию,
оставьте свободной более одной монтажной
единицы между модулем Rio-D2 и другим
оборудованием. Кроме того, либо не закрывайте
открытые пространства, либо установите
соответствующие вентиляционные панели для
минимизации возможности перегрева.
• Для обеспечения достаточной вентиляции
оставьте заднюю сторону стойки открытой
и поместите стойку на расстоянии не менее 10 см
от стен или других поверхностей. Если нельзя
оставить заднюю сторону стойки открытой,
необходимо приобрести и установить вентилятор
или аналогичную систему вентиляции для
обеспечения достаточной циркуляции воздуха.
В случае установки комплекта вентиляторов
лучшее охлаждение может достигаться при
закрытой задней стороне стойки. Подробнее см.
в руководстве пользователя стойки или комплекта
вентиляторов.
50 мм
100 мм
