Элементы управления и функции
Руководство пользователя
12

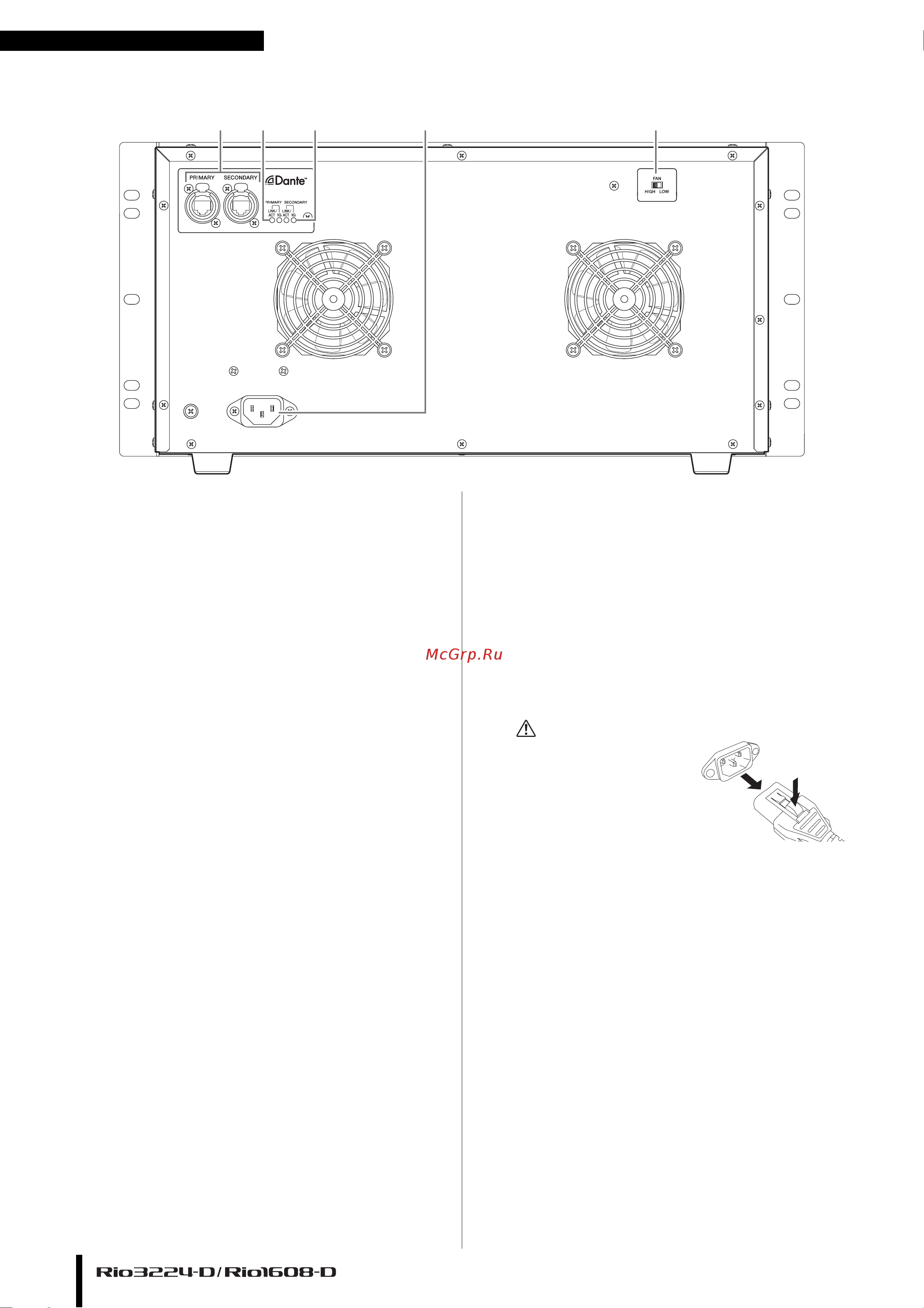

Задняя панель
D Разъемы [PRIMARY]/[SECONDARY]
Используя эти разъемы либо разъемы CON
(RJ45), модуль Rio с помощью стандартных
кабелей Ethernet (рекомендуется применять
кабель не хуже категории CAT5e) можно
подключить к другим устройствам, совместимым
с Dante (например, к устройству серии CL).
Если переключатель DIP 4 на передней панели
установлен в верхнее положение (DAISY CHAIN),
аудиосигналы, поступающие на один из этих
разъемов, будут выводиться из другого.
Подробнее о последовательных подключениях
см. в подразделе «Сеть с последовательным
подключением» в разделе «О подключениях»
(стр. 13).
Если переключатель DIP 4 на передней панели
установлен в нижнее положение (REDUNDANT),
разъем [PRIMARY] будет использоваться для
первичного подключения, а разъем
[SECONDARY] – для вторичного (резервного)
подключения. Если по какой-то причине
(например, при повреждении или
непреднамеренном отсоединении кабеля) данный
модуль не сможет передавать сигналы через
разъем [PRIMARY], автоматически будет
использоваться подключение к разъему
[SECONDARY]. Подробнее о резервных сетях
см. в подразделе «О резервных сетях» в разделе
«О подключениях» (стр. 13).
ПРИМЕЧАНИЕ
• Рекомендуется использовать кабели Ethernet со
штекерами RJ-45, совместимыми с Neutrik EtherCon
CAT5e. Также могут использоваться стандартные
штекеры RJ45.
• Используйте кабель типа STP (экранированная витая
пара) во избежание появления электромагнитных
помех. Убедитесь, что металлические части
штекеров подключены к экрану кабеля STP с
помощью проводящей ленты или подобным способом.
• Подключайте только устройства, совместимые
с Dante или GbE (включая компьютер).
E Индикаторы [LINK/ACT]
Индикация состояния связи для разъемов
[PRIMARY] и [SECONDARY].
Быстро мигают при правильном подключении
кабелей Ethernet.
F Индикаторы [1G]
Горят, когда сеть Dante функционирует как
Giga-bit Ethernet.
G Разъем AC IN
Служит для подключения прилагаемого кабеля
питания переменного тока. Сначала следует
подключить кабель питания к устройству, а затем
вставить вилку кабеля питания в розетку
электросети.
Прилагаемый кабель снабжен специальным
механизмом блокировки (V-LOCK) для
предотвращения случайного отсоединения.
Полностью вставьте кабель питания в разъем
до щелчка.
ВНИМАНИЕ!
Выключите питание, прежде
чем подключать или
отсоединять кабель
питания.
Для отсоединения кабеля
питания нажмите кнопку
блокировки на штекере.
H Переключатель [FAN]
Установка скорости внутреннего охлаждающего
вентилятора – [HIGH] (высокая) или
[LOW] (низкая).
При поставке модуля с завода-изготовителя этот
переключатель установлен в положение [LOW].
При работе модуля в конкретных условиях
окружающей среды можно использовать
скорость [LOW] или [HIGH]. Рекомендуется
установка в положение [HIGH] при высокой
температуре окружающей среды, если на модуль
воздействуют прямые солнечные лучи даже при
температуре окружающей среды в пределах
рабочего диапазона и в любой ситуации, когда не
мешает шум вентилятора.
При монтаже в одной стойке двух или нескольких
модулей Rio с установкой скорости вентиляторов
[LOW] следует оставлять зазор в одну монтажную
единицу между любыми двумя модулями. Кроме
того, либо не закрывайте открытые пространства,
либо установите соответствующие
вентиляционные панели для минимизации
возможности перегрева. При монтаже в одной
стойке без зазоров трех или большего количества
модулей Rio установите высокие скорости
вентиляторов [HIGH].
ED
H
F G
