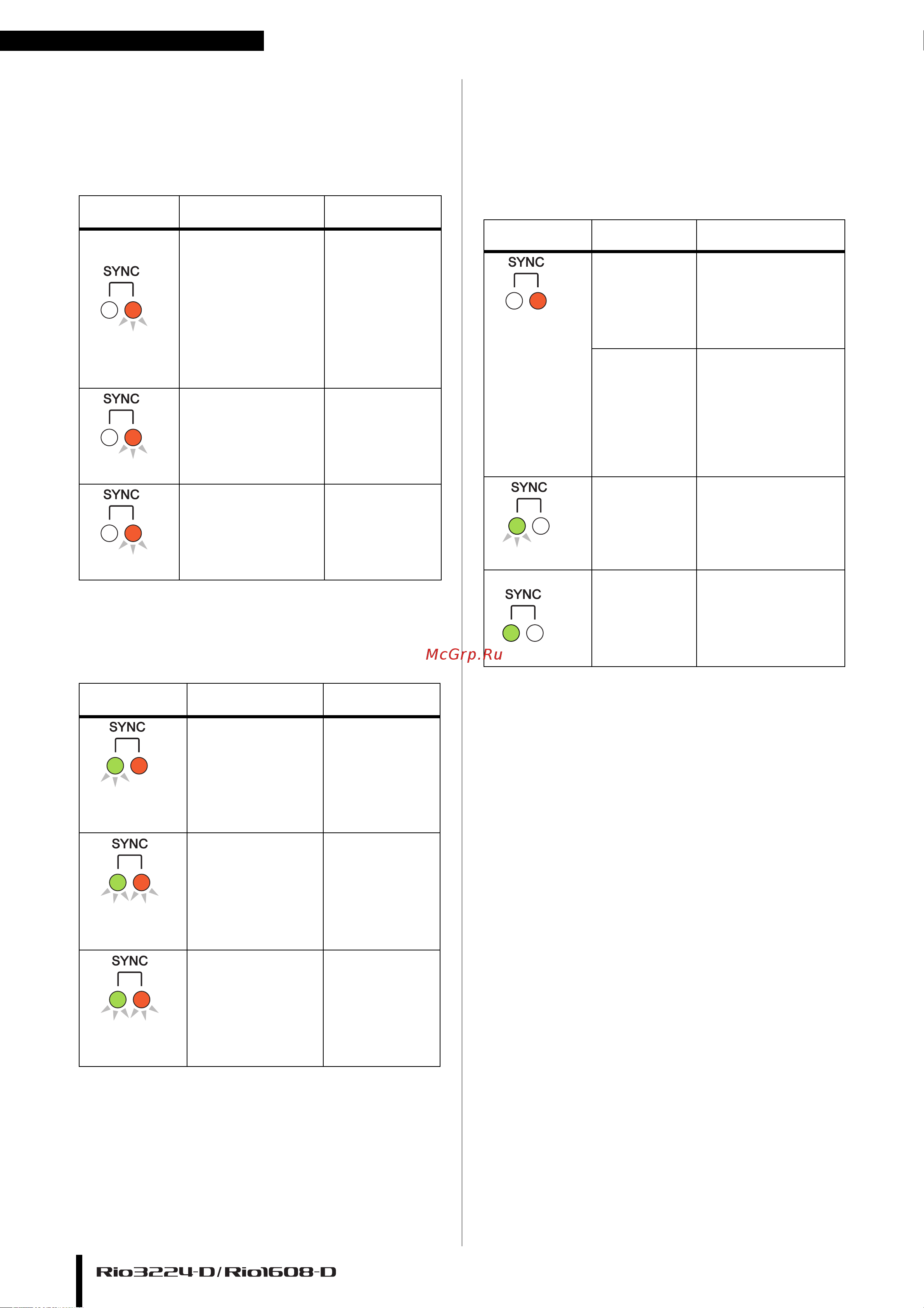

Устранение неполадок
Руководство пользователя
18
Предупреждающие сообщения
Индикаторы горят и/или мигают, как показано
в приведенной ниже таблице, пока не будет
устранена причина.
Если зеленый индикатор [SYNC] не горит,
синхронизация устройства не подтверждена.
Если зеленый индикатор мигает, модуль работает как
главное устройство синхронизации.
Если горит зеленый индикатор, устройство работает
как ведомое устройство синхронизации,
синхронизация выполнена.
Информационные сообщения
Для индикации состояния индикаторы постоянно
горят и/или циклически мигают.
Если оранжевый индикатор [SYNC] не горит,
устройство работает исправно.
Если зеленый индикатор [SYNC] не горит,
синхронизация устройства не подтверждена.
Индикаторы
SYNC
Описание
Возможное
решение
Неверная настройка
синхронизации.
Правильно уста
новите главное
устройство синх
ронизации
и частоту дискре
тизации на уст
ройстве, подде-
рживающем фун-
кции Rio, или в
приложении
Dante Controller.
Разрыв цепи
в сети Dante.
Проверьте, что не
отсоединены
кабели Ethernet
и нет короткого
замыкания.
Не удается обнару
жить другие совмести
мые с Dante устройс-
тва из-за неправиль-
ной конфигурации
сети Dante.
Проверьте, что
кабели Ethernet
правильно под
ключены.
Индикаторы
SYNC
Описание
Возможное
решение
Подключено уст
ройство, не совмес-
тимое с GbE.
При передаче
аудио через
Dante используйте
устройство,
совместимое
сGbE.
Осуществляется
связь через разъем
SECONDARY во
время работы
резервной сети.
Проверьте цепь,
подключенную
кразъему
PRIMARY.
Внештатная ситуа
ция в цепи, подклю-
ченной к разъему
SECONDARY, во
время работы
резервной сети.
Проверьте цепь,
подключенную
кразъему
SECONDARY.
Мигает
Мигает x2
Мигает x3
ГоритГорит
или
мигает
МигаетГорит
или
мигает
Мигает x2Горит
или
мигает
Индикаторы
SYNC
Описание Описание
Синхронизация
в сети Dante
Подождите
завершения запуска
модуля или окончания
синхронизации. Это
может занять до 45
секунд.
Ожидание
получения
данных
настроек
Если в модуле серии R
для параметра START
UP MODE установлено
значение REFRESH,
после запуска вход
и выход приглушаются
до получения данных
настройки.
Модуль
работает
как мастер
синхронизации
слов корректно.
Модуль работает как
мастер синхронизации
слов.
Модуль
работает как
ведомое
устройство
синхронизации
слов корректно.
Устройство работает
как ведомое
устройство
синхронизации,
синхронизация
выполнена.
Горит
Мигает
Горит
