О технологии Dante
Руководство пользователя
8

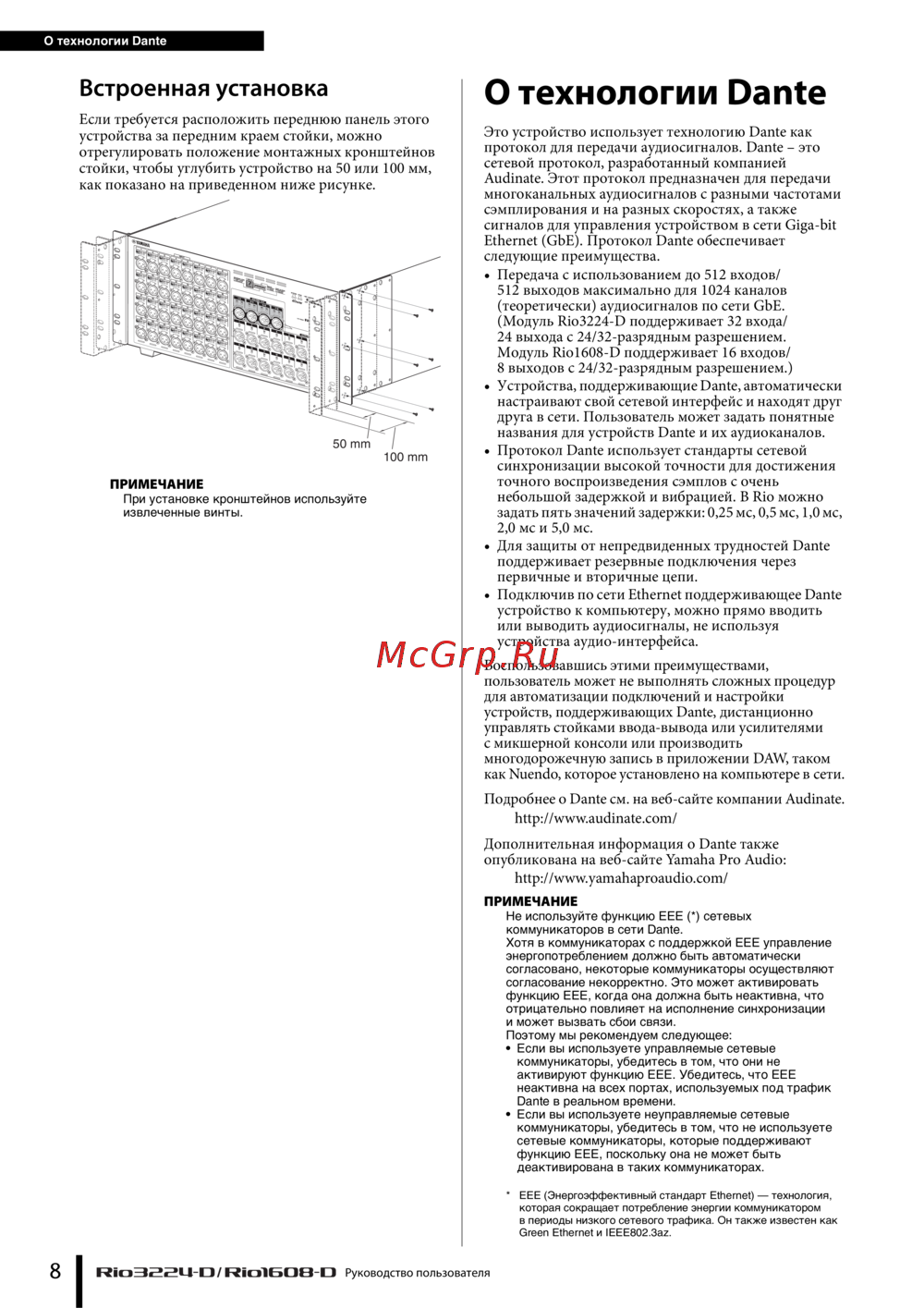

Встроенная установка

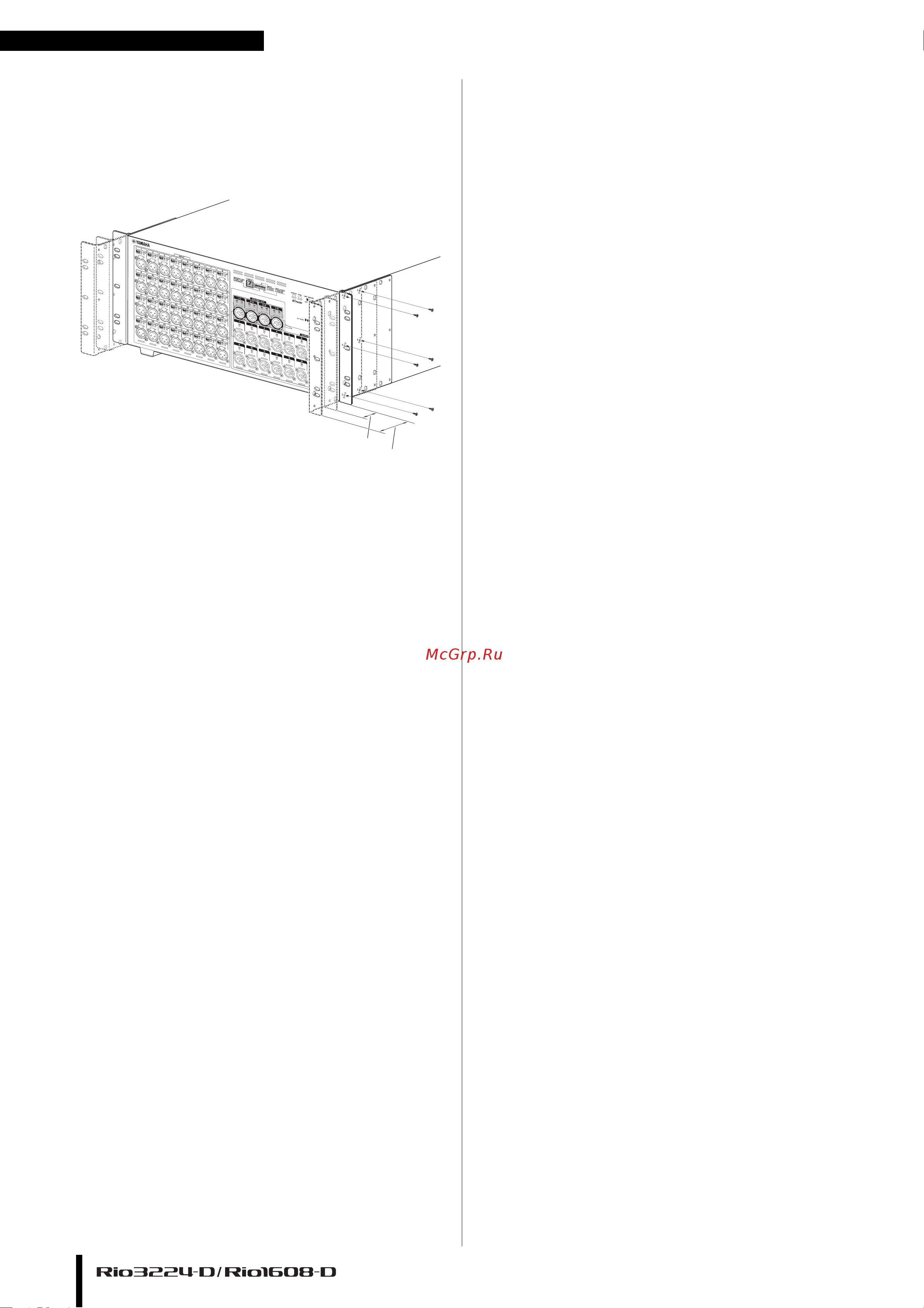

Если требуется расположить переднюю панель этого
устройства за передним краем стойки, можно
отрегулировать положение монтажных кронштейнов
стойки, чтобы углубить устройство на 50 или 100 мм,
как показано на приведенном ниже рисунке.
ПРИМЕЧАНИЕ
При установке кронштейнов используйте
извлеченные винты.
О технологии Dante
Это устройство использует технологию Dante как
протокол для передачи аудиосигналов. Dante – это
сетевой протокол, разработанный компанией
Audinate. Этот протокол предназначен для передачи
многоканальных аудиосигналов с разными частотами
сэмплирования и на разных скоростях, а также
сигналов для управления устройством в сети Giga-bit
Ethernet (GbE). Протокол Dante обеспечивает
следующие преимущества.
• Передача с использованием до 512 входов/
512 выходов максимально для 1024 каналов
(теоретически) аудиосигналов по сети GbE.
(Модуль Rio3224-D поддерживает 32 входа/
24 выхода с 24/32-разрядным разрешением.
Модуль Rio1608-D поддерживает 16 входов/
8 выходов с 24/32-разрядным разрешением.)
• Устройства, поддерживающие Dante, автоматически
настраивают свой сетевой интерфейс и находят друг
друга в сети. Пользователь может задать понятные
названия для устройств Dante и их аудиоканалов.
• Протокол Dante использует стандарты сетевой
синхронизации высокой точности для достижения
точного воспроизведения сэмплов с очень
небольшой задержкой и вибрацией. В Rio можно
задать пять значений задержки: 0,25 мс, 0,5 мс, 1,0 мс,
2,0 мс и 5,0 мс.
• Для защиты от непредвиденных трудностей Dante
поддерживает резервные подключения через
первичные и вторичные цепи.
• Подключив по сети Ethernet поддерживающее Dante
устройство к компьютеру, можно прямо вводить
или выводить аудиосигналы, не используя
устройства аудио-интерфейса.
Воспользовавшись этими преимуществами,
пользователь может не выполнять сложных процедур
для автоматизации подключений и настройки
устройств, поддерживающих Dante, дистанционно
управлять стойками ввода-вывода или усилителями
с микшерной консоли или производить
многодорожечную запись в приложении DAW, таком
как Nuendo, которое установлено на компьютере в сети.
Подробнее о Dante см. на веб-сайте компании Audinate.
http://www.audinate.com/
Дополнительная информация о Dante также
опубликована на веб-сайте Yamaha Pro Audio:
http://www.yamahaproaudio.com/
ПРИМЕЧАНИЕ
Не используйте функцию EEE (*) сетевых
коммуникаторов в сети Dante.
Хотя в коммуникаторах с поддержкой EEE управление
энергопотреблением должно быть автоматически
согласовано, некоторые коммуникаторы осуществляют
согласование некорректно. Это может активировать
функцию EEE, когда она должна быть неактивна, что
отрицательно повлияет на исполнение синхронизации
и может вызвать сбои связи.
Поэтому мы рекомендуем следующее:
• Если вы используете управляемые сетевые
коммуникаторы, убедитесь в том, что они не
активируют функцию EEE. Убедитесь, что EEE
неактивна на всех портах, используемых под трафик
Dante в реальном времени.
• Если вы используете неуправляемые сетевые
коммуникаторы, убедитесь в том, что не используете
сетевые коммуникаторы, которые поддерживают
функцию EEE, поскольку она не может быть
деактивирована в таких коммуникаторах.
* EEE (Энергоэффективный стандарт Ethernet) — технология,
которая сокращает потребление энергии коммуникатором
в периоды низкого сетевого трафика. Он также известен как
Green Ethernet и IEEE802.3az.
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
50 mm
100 mm
