Руководство пользователя RMio64-D
11
Подключение
В этом разделе описываются следующие подключения.
О технологии Dante
Dante — это сетевой аудиопротокол, разработанный
компанией Audinate. Этот протокол предназначен для
передачи многоканальных аудиосигналов с разными
частотами сэмплирования и на разных скоростях, а также
сигналов для управления устройством в сети Giga-bit
Ethernet (GbE).
Подробнее о Dante см. на веб-сайте компании Audinate:
http://www.audinate.com/
Дополнительная информация о Dante также опубликована
на веб-сайте Yamaha Pro Audio:
http://www.yamahaproaudio.com/
Заметки об использовании
сетевых коммутаторов
Не используйте функцию EEE (*) сетевых коммуникаторов в
сети Dante.
Хотя взаимные настройки потребляемой мощности между
коммутаторами, поддерживающими функциональные
возможности EEE, регулируются автоматически, есть
некоторые коммутаторы, на которых подобные взаимные
настройки не регулируются надлежащим образом.
Это может активировать функцию EEE, когда она должна
быть неактивна, что отрицательно повлияет на исполнение
синхронизации и может вызвать сбои связи.
Поэтому мы рекомендуем следующее:
• При использовании управляемых коммутаторов
отключите функцию EEE. Не используйте коммутаторы,
которые не позволяют отключить функцию EEE.
• При использовании неуправляемых коммутаторов не
используйте коммутаторы, которые поддерживают
функцию EEE. Функция EEE не может быть отключена на
подобных коммутаторах.
* EEE (Энергоэффективный стандарт Ethernet) — технология,
которая сокращает потребление энергии коммуникатором
в периоды низкого сетевого трафика. Он также известен как
Green Ethernet и IEEE802.3az.
Подключение устройств,
поддерживающих Dante
Можно подключить RMio64-D к сети Dante следующими
способами.

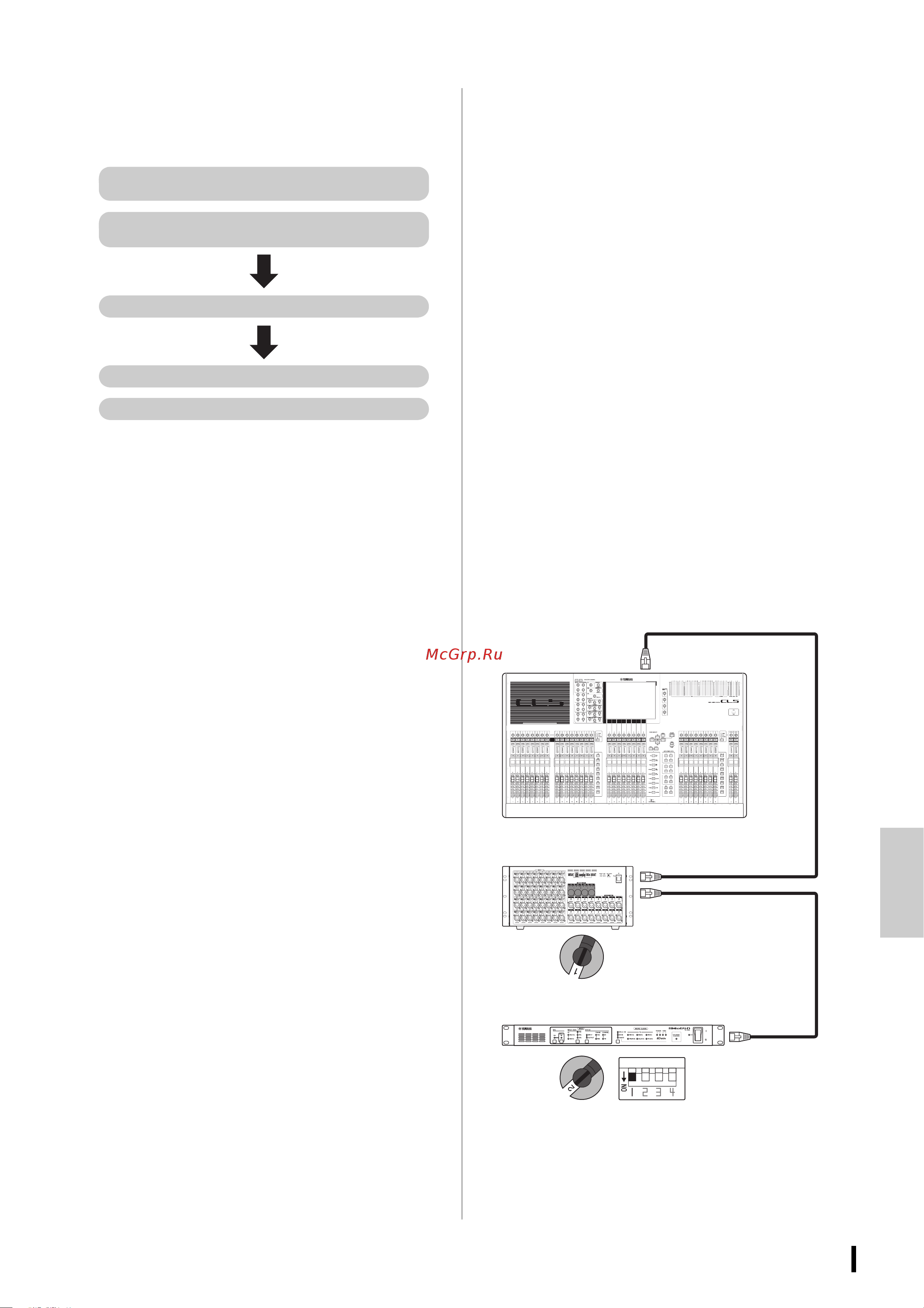

Сеть с последовательным
подключением
Последовательное соединение представляет собой
электрическую схему, в которой несколько устройств
подключены последовательно одно за другим. Этот способ
подключения подходит для простой системы с небольшим
количеством устройств.
Однако при увеличении количества подключенных
устройств также понадобится значительно увеличить
значение задержки вручную. Кроме того, в случае разрыва
соединения в сети с последовательным подключением
поток сигналов прерывается в точке разрыва, и за этой
точкой никакие сигналы не передаются.
Настройки
• Отключите DIP-переключатель Dante 1 (ВВЕРХ).
• При наличии нескольких устройств Yamaha,
поддерживающих Dante, которые нуждаются в настройке
идентификатора, и подключенных к одной сети, задайте
разный идентификатор для каждого устройства. Меняйте
настройки поворотного выключателя, только когда на
модуль не подается питание; в противном случае
настройка идентификатора не вступит в силу.
Подключение устройств, поддерживающих
Dante (стр. 11)
Подключение устройств, поддерживающих
MADI (стр. 12)
Подключение электропитания (стр. 13)
Маршрутизация аудио Dante (стр. 14)
Выбор скорости передачи на входе MADI (стр. 14)
CL5
Rio3224-D (ID#1)
RMio64-D (ID#2)
PRIMARY
SECONDARY
PRIMARY
