Руководство пользователя RMio64-D
16

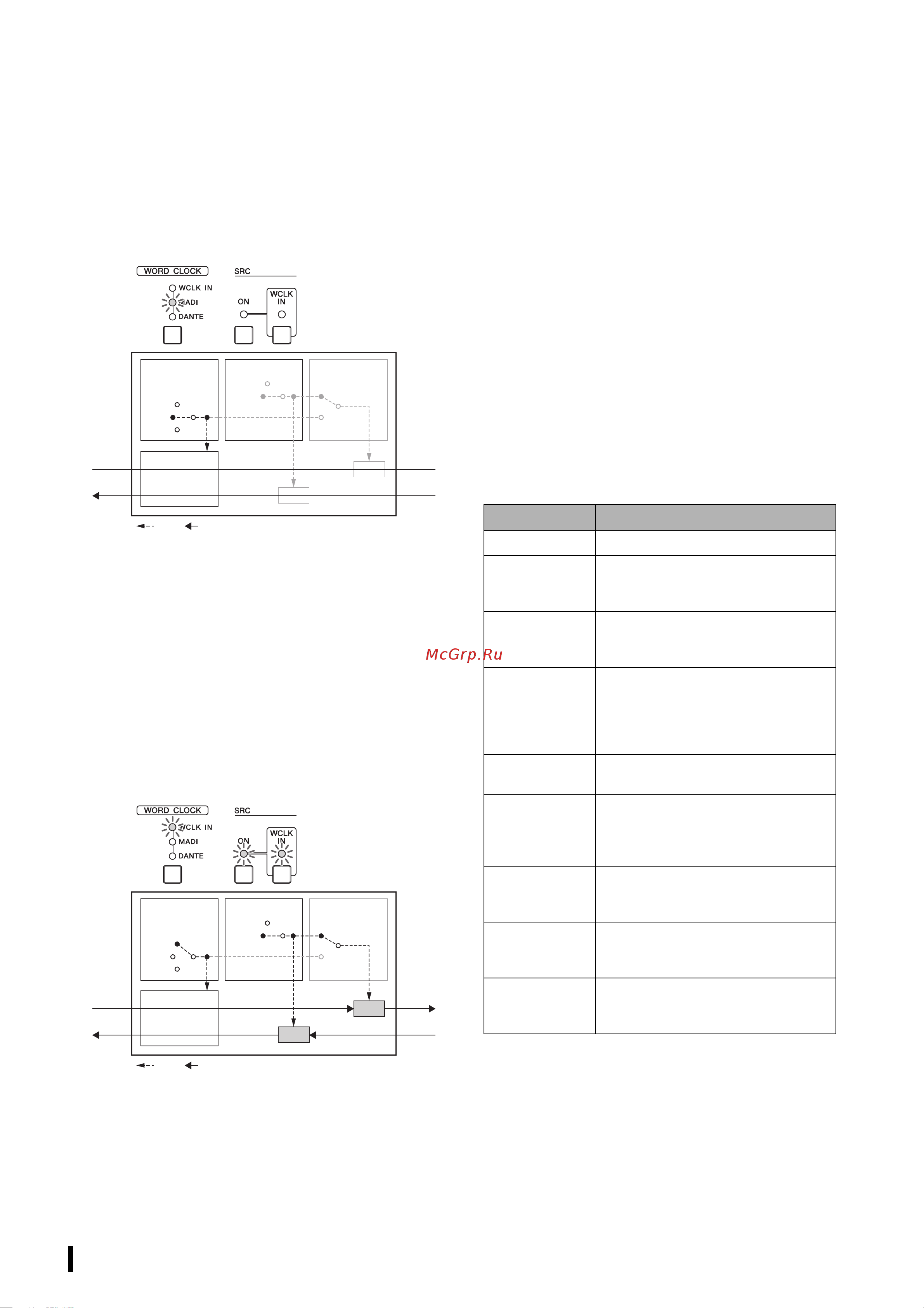

Синхронизация модуля с входным
сигналом MADI
ПРИМЕЧАНИЕ
Если модуль действует в качестве подчиненного устройства
синхронизации в сети Dante, в модуль должен подаваться такой же
сигнал синхронизации MADI, что и в устройство, являющееся
ведущим устройством синхронизации. Можно использовать
контроллер Dante (доступный на указанном далее веб-сайте) для
определения того, какое устройство является текущим мастером
синхронизации.
http://www.yamahaproaudio.com/
Использование внешней синхронизации
на MADI-совместимых устройствах и
синхронизация модуля с другим
источником внешней синхронизации:
ПРИМЕЧАНИЕ
• На разъем [WCLK IN FOR SRC] модуля должен подаваться тот
же сигнал внешней синхронизации, который подается на
MADI-совместимые устройства.
• Если модуль действует в качестве подчиненного устройства
синхронизации в сети Dante, в модуль должен подаваться такой
же сигнал внешней синхронизации, что и в устройство,
являющееся ведущим устройством синхронизации. Можно
использовать контроллер Dante (доступный на указанном далее
веб-сайте) для определения того, какое устройство является
текущим мастером синхронизации.
http://www.yamahaproaudio.com/
Отображение входных и
выходных сигналов MADI
Формат кадра и количество каналов для входного и выходного
сигналов MADI отображаются в области MADI [STATUS].
Используйте клавишу MADI [STATUS] INPUT/OUTPUT для
переключения между отображением входного и выходного
сигналов.
Дистанционное
управление
Можно использовать пульт дистанционного управления
RMio64-D для настройки элементов, которые не могут быть
настроены на панели модуля (например, отдельные
настройки для входных и выходных элементов управления
MADI SRC и настройки выхода MADI для другого формата,
отличного от входа MADI).
ПРИМЕЧАНИЕ
Последние сведения об устройствах, поддерживающих
дистанционное управление, см. на веб-сайте профессиональных
аудиоустройств Yamaha:
http://www.yamahaproaudio.com/
Параметры, которые могут
быть изменены
дистанционно
Управление из NUAGE
Workgroup Manager
При работе RMio64-D в рабочей NUAGE Workgroup можно
использовать дистанционное управление для настройки
RMio64-D и использования функций прямого мониторинга.
Word Clock Source Input Clock Source Output Clock Source
DANTE
MADI
WCLK IN
DANTE MADI
Clock
WCLK IN
(FOR SRC)
MADI IN
Same as
Input Clock Source
Same as Word
Clock Source
Signal Processing
Signal
SRC
SRC
Word Clock Source Input Clock Source Output Clock Source
DANTE
MADI
WCLK IN
DANTE MADI
Clock
WCLK IN
(FOR SRC)
MADI IN
Same as
Input Clock Source
Same as Word
Clock Source
Signal Processing
Signal
SRC
SRC
Параметр Описание
SRC ON/OFF Включение и выключение функции MADI SRC.
SRC INPUT CLOCK
SOURCE
Для выбора источника синхронизации
MADI SRC: входной сигнал MADI или вход
синхронизации с разъема WCLK IN FOR SRC.
SRC OUTPUT
CLOCK SOURCE
Для выбора тактового выхода MADI SRC:
входной сигнал или главный
синхронизатор модуля.
INPUT RATE Отображает частоту при автоматическом
определении входного сигнала MADI как
44,1 кГц или 48 кГц.
Для выбора 1Fs, 2Fs или 4Fs в сочетании со
скоростью передачи на входе MADI.
STATUS INPUT Отображает состояние входного
сигнала MADI.
STATUS OUTPUT Отображает состояние выходного сигнала
MADI. Можно также внести изменения в
формат кадра и количество каналов для
выходного сигнала MADI.
BNC AES/EBU OUT Для выбора выхода с разъема [SYSTEM LINK
OUT] на входном канале Dante в качестве
сигнала AES/EBU.
CLOCK Для выбора источника, который будет
использоваться как главный
синхронизатор.
PANEL LOCK Блокирует панель во избежание
управления контроллерами модуля.
Настройки по умолчанию отключены.
