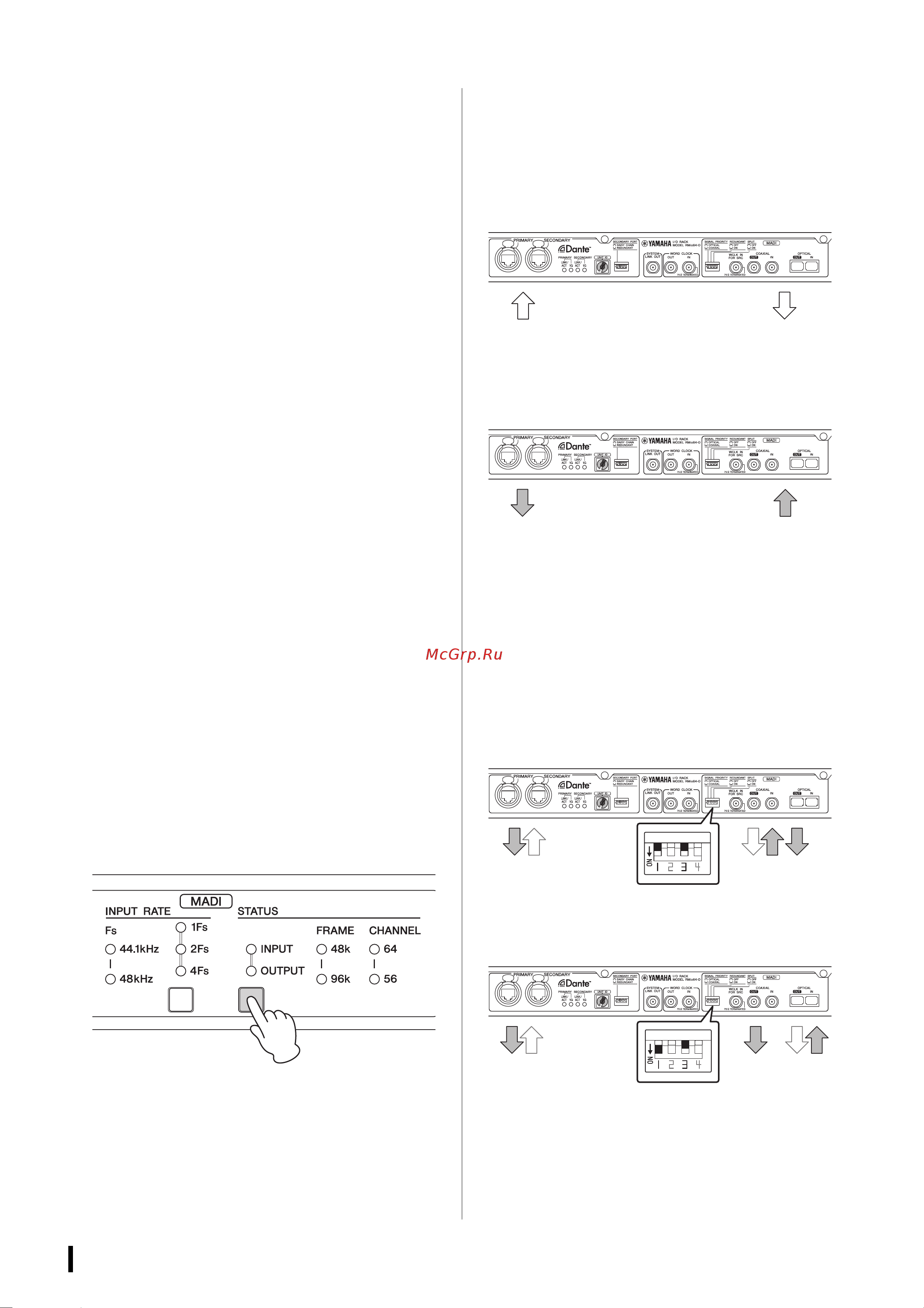

Руководство пользователя RMio64-D
14
Настройки сети Dante
и маршрутизация аудио
С помощью сети Dante можно маршрутизировать аудио вход и
выход нескольких устройств Dante любым приемлемым
способом. Для этого следует определить, какие сигналы
каналов передаются на те или иные входы. Маршрутизация для
подключения MADI к сети Dante зафиксирована в RMio64-D.
Поэтому любые изменения маршрутизации делаются в сети
Dante. Используйте Dante Controller для настройки
маршрутизации аудио в сети Dante.
Можно загрузить Dante Controller с указанного ниже веб-сайта:
http://www.yamahaproaudio.com/
Сведения о Dante Controller см. в руководстве пользователя
Dante Controller (доступен на том же веб-сайте).
Выбор скорости передачи
на входе MADI
Используйте клавиши MADI [INPUT RATE] 1Fs/2Fs/4Fs на
передней панели для выбора скорости передачи на входе MADI.
Например, для скорости передачи на входе MADI 192 кГц
(4 x 48 кГц) убедитесь, что индикатор MADI [INPUT RATE Fs
48kHz] включен, затем выберите [4Fs]. Если допустимый
входной сигнал MADI не обнаружен, оба индикатора
остаются выключенными.
Panel Lock
(Блокировка панели)
Можно заблокировать панель во избежание
непреднамеренных действий и изменений. Если блокировка
включена, все контроллеры на передней панели не
подлежат управлению. Чтобы включить блокировку,
нажмите и удерживайте клавишу MADI [STATUS] INPUT/
OUTPUT в течение как минимум 3 секунд. Все индикаторы на
передней панели (за исключением индикатора питания)
мигают, указывая, что все контроллеры заблокированы.
Чтобы отключить блокировку, нажмите и удерживайте
клавишу MADI [STATUS] INPUT/OUTPUT в течение как
минимум 3 секунд.
ПРИМЕЧАНИЕ
Даже если передняя панель заблокирована, можно использовать
дистанционное управление, чтобы внести нужные изменения
внастройки.
Последние сведения об устройствах, поддерживающих
дистанционное управление, см. на веб-сайте профессиональных
аудиоустройств Yamaha:
http://www.yamahaproaudio.com/
Поток сигналов
C Dante на MADI
Входной сигнал Dante выводится с разъема MADI
[COAXIAL OUT] и разъема [OPTICAL OUT].
C MADI на Dante
Входной сигнал MADI выводится с разъемов Dante
[PRIMARY] и [SECONDARY].
MADI Split
Сигнал, который подается на вход через коаксиальный или
оптический разъем может быть закольцован обратно через
другой разъем. В этом случае сигнал не попадает в сеть Dante.
Настройки
• Чтобы использовать разделение MADI. включите
DIP-переключатель MADI 3 (ВНИЗ).
• Чтобы закольцевать входной сигнал с разъема MADI
[COAXIAL IN] на разъем MADI [OPTICAL OUT], включите
DIP-переключатель MADI DIP 1 (ВНИЗ).
• Чтобы закольцевать входной сигнал с разъема MADI
[OPTICAL IN] на разъем MADI [COAXIAL OUT], включите
DIP-переключатель MADI DIP 1 (ВВЕРХ).
ПРИМЕЧАНИЕ
Следует менять настройки DIP-переключателей, когда на модуль не
подается питание; в противном случае настройка идентификатора
не вступит в силу.
3 секунды
