Способы подключения
-
98
-
Руководство пользователя
Tio1608-D

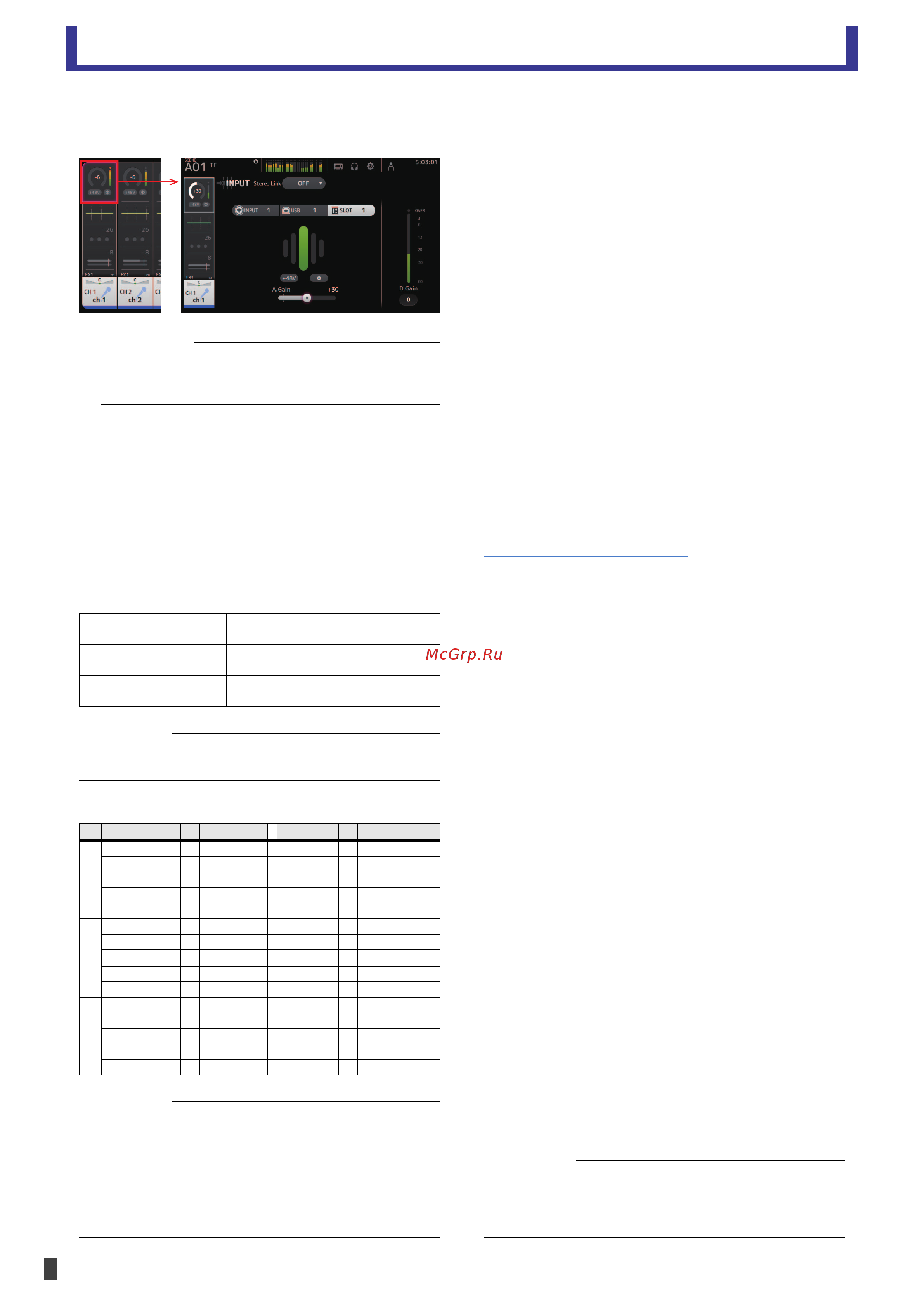

7. Чтобы назначить вход Tio1608-D для микшерной
консоли серии TF, установите на ее экране INPUT
значение «SLOT» для выбора входа.
8. Отрегулируйте входное усиление и прочие
параметры, если необходимо.
На этом настройка с помощью «Quick Config» будет
завершена.
Параметры, настраиваемые с помощью
«Quick Config»
«Quick Config» применяет следующие параметры.
• Параметры Dante
• Коррекция
Ручные настройки
Вы можете использовать ручные настройки, чтобы
настроить свое устройство самостоятельно, если не
желаете использовать «Quick Config».
Действия для Tio1608-D
1.
Выключив устройство, установите переключатель
[QUICK CONFIG] на передней панели в положение [OFF]
.
2. См. информацию (стр. 95 – 96) о том, как установить
DIP-переключатели в необходимые положения.
3. Установите переключатель [UNIT ID] на передней
панели в необходимое положение.
4. Используйте кабели Ethernet для подключения
устройства Tio1608-D к вашему устройству Dante.
5. Включите каждое из устройств.
Параметры Dante
При использовании ручных настроек используйте
Dante Controller, чтобы настроить параметры Dante.
Dante Controller — это программа для ПК, которую можно
использовать для настройки параметров сети Dante и
параметров коррекции аудиосигнала. Загрузить ее
можно с веб-сайта, указанного ниже. (Программа Dante
Controller версии 3.2.1 или новее совместима с Tio1608-D.)
http://www.yamahaproaudio.com/
Подробную информацию о программе Dante Controller
можно найти в документации к ней.
При использовании ручных настроек вам потребуется
программа Dante Controller, чтобы настроить как
минимум следующие параметры. (Вы можете настроить
и другие параметры по своим потребностям.)
• Параметры коррекции входа и выхода (Network View
Routing)
• Настройки задающего тактового устройства (Network
View Clock Status)
•
Настройка частоты дискретизации (Device View
Config)
Управление предусилителем
Вы можете управлять предусилителем Tio1608-D с
помощью цифрового микшера Yamaha или другого
совместимого устройства.
Когда устройство подключено к микшерной консоли серии
TF, вы можете управлять предусилителем устройства, как
если бы вы настраивали предусилитель в самой консоли.
При использовании цифрового микшера серии CL или
QL вы можете управлять следующими параметрами
или использовать их.
• Усиление HA
•
Включение/выключение фантомного питания (+48 V)
• Включение/выключение HPF
• Регулировка граничной частоты HPF
• Выключение Mute
• Экран включения/выключения задающего
фантомного питания (+48 V)
•
Экран измерения уровня аналогового входного сигнала
• Экран версии микропрограммы
• Устройство идентификации
• Информация об индикаторах Dante SYSTEM и SYNC
ПРИМЕЧАНИЕ
Вы можете воспользоваться меню на экране консоли
INPUT для переключения входов, выбранных для
текущего банка FADER BANK.
Синхрогенератор 48 кГц (ведом.), неизм.
Задержка 0,5 мс
Кодирование 24 бит PCM
Режим порта SECONDARY Последовательное подключение
Коррекция См. таблицу ниже
IP-адрес Используется предыдущая настройка
ПРИМЕЧАНИЕ
Функция «Quick Config» не позволяет настроить параметры
аналоговых входов.
Вход Tio Вход TF Выход TF Выход Tio
#1 ID 1, Input 1 Channel 1 AUX 1 ID 1, Output 1
ID 1, Input 2 Channel 2 : :
::AUX 6 ID 1, Output 6
ID 1, Input 16 Channel 16 Stereo L ID 1, Output 7
Stereo R ID 1, Output 8
#2 ID 2, Input 1 Channel 17 AUX 7 ID 2, Output 1
ID 2, Input 2 Channel 18 : :
::
AUX 12 ID 2, Output 6
ID 2, Input 16 Channel 32 Stereo L ID 2, Output 7
Stereo R ID 2, Output 8
#3 ID 3, Input 1 Channel 33 AUX 13 ID 3, Output 1
ID 3, Input 2 Channel 34 : :
::AUX 18 ID 3, Output 6
ID 3, Input 8 Channel 40 AUX 19 ID 3, Output 7
AUX 20 ID 3, Output 8
ПРИМЕЧАНИЕ
•
Если используется только UNIT ID 2 или 3, каналы подстраиваются,
как показано выше, основываясь на номере UNIT ID
.
•
После использования «Quick Config» для настройки параметров вы
можете воспользоваться программой Dante Controller, чтобы
изменить индивидуальные параметры. Однако каждый раз при
включении Tio1608-D параметры в Dante Controller будут заменяться
параметрами из «Quick Config». По этой причине мы рекомендуем
отключать «Quick Config», если вы используете Dante Controller
.
ПРИМЕЧАНИЕ
Когда для режима порта Dante SECONDARY (
стр. 96) установлено
положение «Резервное подключение», функция управления
предусилителем доступна только через разъем Dante [PRIMARY].
Разъем Dante [SECONDARY] недоступен для этой функции.
