Возможности устройства
-
93
-
Руководство пользователя
Tio1608-D
Русский
Возможности устройства

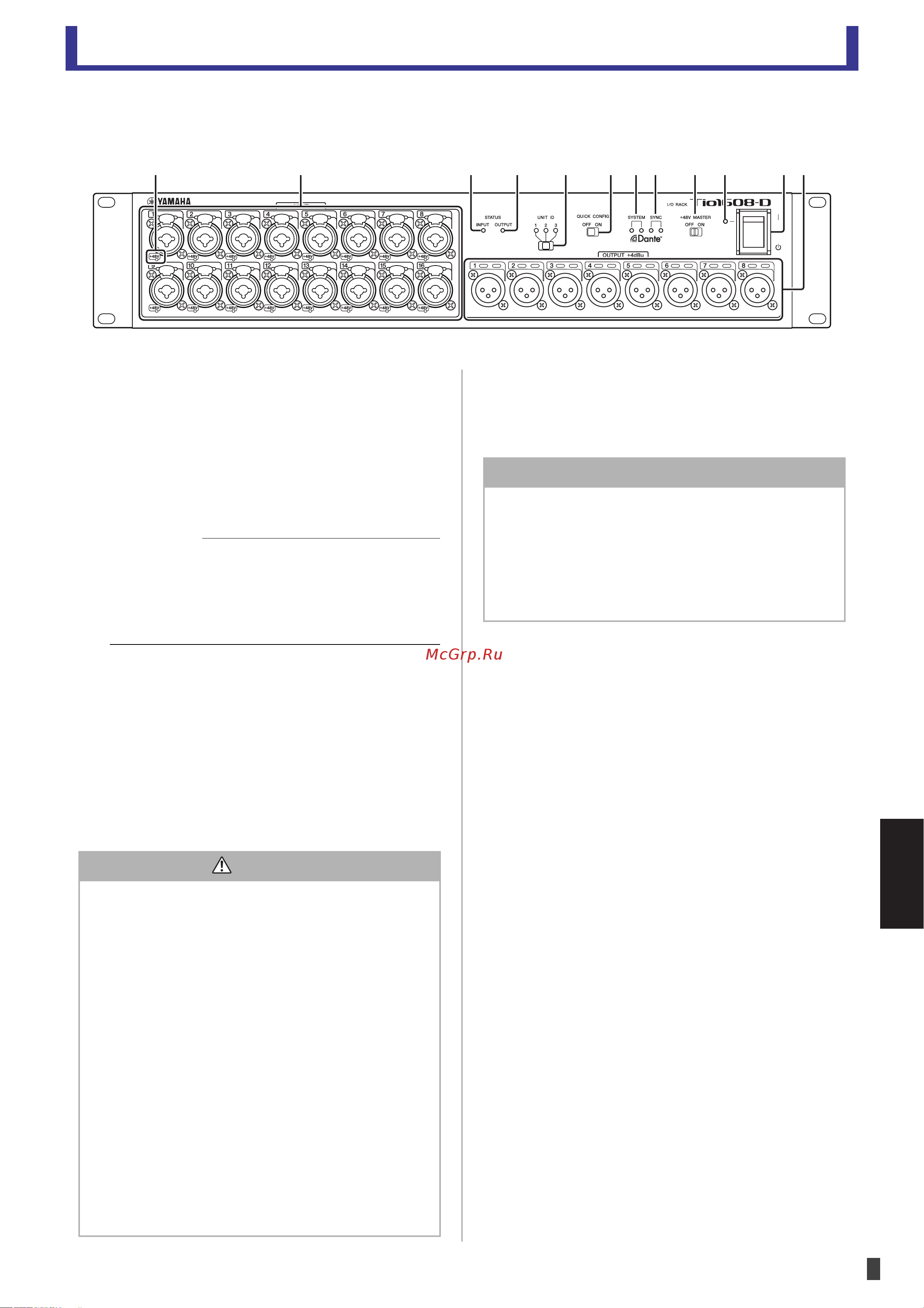

Передняя панель
1 Разъемы [INPUT] 1–16
Комбинированные разъемы, которые поддерживают
одновременно телефонные разъемы XLR и TRS. Используйте
эти разъемы для подключения микрофонов и инструментов.
Номинальный входной уровень: от –62 дБ отн. ур. до
+10 дБ отн. ур.
При подключении кабеля с разъемом XLR убедитесь,
что вы сможете обеспечить фантомным питанием
(+48 V) любое устройство, которому оно необходимо.
2 Индикаторы [+48V]
Эти индикаторы горят при включенном фантомном
питании (+48 V) для соответствующих входных
каналов. Вы можете использовать совместимую
микшерную консоль или другое устройство для
включения и выключения фантомного питания. Если
переключатель [+48V MASTER] находится в
выключенном положении, фантомное питание не
будет подаваться, даже если оно было включено для
отдельных каналов (несмотря на это, индикаторы
«+48V» будут по-прежнему мигать).
3 Разъемы [OUTPUT +4dBu] 1–8
Эти симметричные разъемы типа XLR-3-32
обеспечивают аналоговый выход от соответствующих
выходных каналов устройства. Номинальный
выходной уровень: +4 дБ отн. ур.
4 Индикатор [STATUS INPUT]
Данный индикатор отображает состояние сигнала,
поступающего на разъемы аналоговых входов.
Если входной сигнал на любой из каналов достигает
или превышает -34 дБ полн. шкалы, индикатор горит
зеленым. Если сигнал достигает или превышает -3 дБ
полн. шкалы, индикатор горит красным.
Индикатор мигает красным, если входящий канал
заглушен, если тактовая частота синхронизируется,
или в случае возникновения ошибки системы.
5 Индикатор [STATUS OUTPUT]
Если уровень сигнала любого из выходящих разъемов
достигает или превышает -34 дБ полн. шкалы, данный
индикатор горит зеленым.
Индикатор мигает красным, если выходящий канал
заглушен, если тактовая частота синхронизируется,
или в случае возникновения ошибки системы.
6 Переключатель [UNIT ID]
Определяет идентификатор устройства (т.е. Unit ID)
при использовании функции «Quick Config». При
использовании нескольких устройств задайте
уникальный идентификатор (1–3) для каждого
устройства.
Если «Quick Config» не используется, идентификатор
определяется с помощью этого переключателя и DIP-
переключателей на задней панели устройства.
(стр. 95)
Выключите устройство перед сменой положения
переключателя [UNIT ID]. Если устройство включено во
время смены положения переключателя, новое
положение переключателя не применяется.
См. раздел «Способы подключения» (стр. 97) для
получения подробной информации о функции «Quick
Config».
ղձ մյնշոչպջռճ
ПРИМЕЧАНИЕ
Функция PAD включается и выключается изнутри при
регулировке усиления аналогового сигнала или внутреннего
предусилителя в пределах от +17 дБ до +18 дБ. При
использовании фантомного питания возможно
возникновение помех вследствие разницы импеданса между
цепями устройства, подключенного к входному разъему.
Внимание
• Отключайте фантомное питание, если в нем нет
необходимости.
• При включенном фантомном питании убедитесь, что к
соответствующим входным каналам разъемов [INPUT]
подключены только устройства, которым требуется
фантомное питание, например конденсаторные
микрофоны. Подача фантомного питания устройству,
которое не поддерживает его, может повредить это
устройство.
• Не подключайте или отключайте устройство во время
подачи к нему фантомного питания. Это может стать
причиной повреждения как подключенного устройства,
так и того, к которому его подключают.
• Чтобы не повредить усилители мощности и динамики со
встроенным усилителем, убедитесь, что они выключены
в момент включения или выключения фантомного
питания. Мы также рекомендуем установить на всех
элементах управления выводом цифровой микшерной
консоли минимальные значения настроек при
включении или выключении фантомного питания.
Внезапный громкий звук, вызванный включением или
выключением фантомного питания, может повредить
оборудование и слух.
УВЕДОМЛЕНИЕ
Если симметричные выходы данного продукта
подключены к несбалансированному источнику
аудиосигнала, разница в потенциале земли может стать
причиной неисправности. Убедитесь, что каждое
устройство имеет одинаковый потенциал земли. Кабель,
используемый для подключения несбалансированного
устройства, должен иметь следующую распайку —
контакт 1: заземление, контакт 3: минус.
