Секция Centralogic
Справочное руководство V5
14

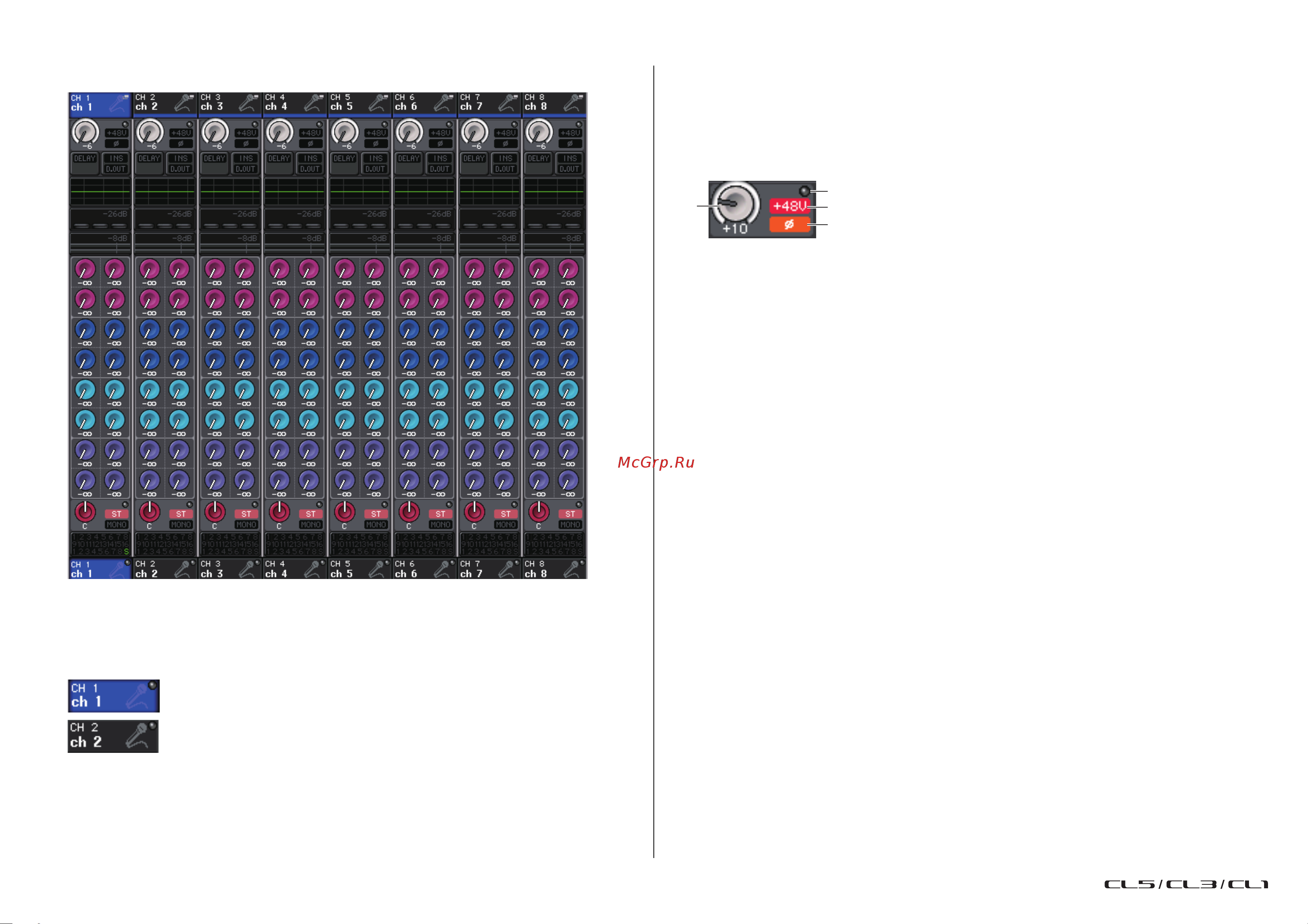

Экран OVERVIEW (Обзор)
Поле CHANNEL NAME (Название канала)
Это поле появляется в верхней и нижней части экрана, в нем отображаются номер,
название и значок для каждого из выбранных в настоящий момент восьми каналов.
Название выбранного в настоящий момент канала выделяется цветом.
ПРИМЕЧАНИЕ
Если пользователь сохранит параметры конкретного канала (настраиваемого
с помощью фейдеров и регуляторов в секции Centralogic), нажав и удерживая нажатой
соответс
твующую клавишу выбора каналов, название канала, отображаемое в верхней
строке экрана, может отличаться от названия канала в нижней строке экрана.
Поле GAIN/PATCH (Усиление/подключение)
Позволяет настроить параметры аналогового или цифрового усиления
предусилителя. Также можно просмотреть рабочее состояние предусилителя.
Вид и функции контроллеров в этом поле варьируются в зависимости от типа
выб
ранного канала.
Если подключен предусилитель:
1
Регулятор GAIN (Усиление)
Установка аналогового усиления предусилителя.
• Нажмите это поле, чтобы назначить регулятор GAIN для соответствующего
мног
офункционального регулятора в секции Centralogic, с помощью которого
можно будет отрегулировать усиление. Если включена функция компенсации
усиления, отображается индикатор, показывающий уровень выходного
сигнала, передаваемого в аудиосеть.
• Если регулятор GAIN ранее был назначен для многофункционального
ре
г
улятора, нажмите этот регулятор, чтобы открыть окно GAIN/PATCH
для восьми каналов.
2
Индикатор OVER
Горит, когда сигнал на входном порте или выходной сигнал из стойки превышает
преде
льное показание шкалы. Этот индикатор отображается только при выборе
входного канала.
3
Индикатор +48V
Указывает, включено или выключено фантомное питание (+48 В) для предусилителя.
Эт
от индикатор не отображается, если только предусилитель не подключен к каналу.
4
Индикатор Ø (Фаза) (только входные каналы)
Указывает фазу входного сигнала для предусилителя.
ПРИМЕЧАНИЕ
• Если слот не подключен к предусилителю, будет отображаться подключение и тип
платы MY.
• Если для параметра GAIN KNOB FUNCTION (Функция регулятора усиления) задано
знач
ение DIGITAL GAIN (Цифровое усиление) на экране PREFERENCE (Предпочтения),
появляется регулятор DIGITAL GAIN вместо регулятора
1
и не отображается
индикатор
3
.
• Нажмите кнопку SETUP (Настройка), затем USER
SETUP (Настройка пользователя),
выберите вкладку PREFERENCE (Предпочтения) и установите GAIN KNOB FUNCTION
(Функция регулятора усиления) на DIGITAL GAIN (Цифровое усиление). С помощью
многофункционального регулятора можно настроить значение цифрового усиления.
• Кроме того, можно регулировать цифровое усиление, назначив параметр INPUT GAIN
(вхо
дное усиление) DIGITAL GAIN (Цифровое усиление) для регулятора USER
DEFINED (Определяемый пользователем) или назначив функцию ALTERNATE для
клавиши USER DEFINED, а затем настроив регулятор USER DEFINED (Определяемый
пользователем) или регулятор GAIN на выбранный канал, пока функция ALTERNATE
находится во включенном варианте.
: выбранный канал
: невыбранный канал
1
4
3
2
