Настройка
Справочное руководство V5
248
•UNLOCKED (красный)
На вход не подаются правильные сигналы синхронизации. Если внешнее устройство
подключено к соответствующему разъему, ввод-вывод между этим устройством
и консолью серии CL не может выполняться правильно.
•UNKNOWN (черный)
Указывает, что состояние синхронизации невозможно определить, так как внешнее
устройство не подключено или отсутствует правильный сигнал синхронизации на
входе. Можно выбрать этот разъем/гнездо, но синхронизация не может быть
выполнена, пока не установлено правильное подключение.
ПРИМЕЧАНИЕ
• Если индикатор для выбранного источника синхронизации не отображается голубым
цветом, убедитесь, что внешнее устройство правильно подключено и настроено на
передачу данных синхронизации.
• При изменении параметра синхронизации слов на выход
ном разъеме может возникать
шум. Для защиты динамиков обязательно устанавливайте минимальную громкость
усилителя мощности перед изменением параметра синхронизации слов.
• Если в качестве источника синхронизации слов выбрать канал (для которого включен
SRC),
появится предупреждение о том, что преобразователь частоты дискретизации
будет отключен.
Поле SLOT SETUP (Настройка гнезда)
Данное поле позволяет изменять различные параметры, относящиеся к гнездам MY
на задней панели консоли.
5
Название платы
Указывает на тип установленной в гнездо платы. Если плата не установлена,
отображается строка «----».
6
Кнопки SRC
Можно включить и выключить функцию SCR (Sampling Rate Converter —
преобразователь частоты дискретизации) для слота, в котором установлена плата MY
(MY8-AE96S), поддерживающая функцию SRC. Если установлена плата другого типа или
же плата отсутствует, кнопка SRC не отображается.
7
Экран FREQUENCY (Частота)
Если установленная плата в состоянии установить подстатус входных сигналов
(например, плата AES/EBU), на данном экране отображается частота дискретизации
входных сигналов. Если установлена плата другого типа или же плата отсутствует,
отображается строка «----».
8
Экран EMPHASIS STATUS (Состояние предыскажения)
Если установленная плата в состоянии установить подстатус входных сигналов
(например, плата AES/EBU), на данном экране отображается информация о
предыскажении входных сигналов. Если установлена плата другого типа или
же плата отсутствует, отображается строка «----».
Использование каскадных подключений
Каскадное подключение нескольких консолей серии CL или консоли CL с внешней
микширующей консолью (например, Yamaha PM5D) позволяет использовать шины
всеми устройствами одновременно. Это удобно, например, если требуется
использовать внешний микшер для увеличения числа входов.
В данном разделе описан процесс подключения и эксплуатации устройств
в каскадном режиме на примере каскадного подключения двух модулей CL.
О каскадных подключениях
Для каскадного подключения двух консолей серии CL установите платы цифрового
ввода-вывода в соответствующие гнезда и подключите выходные порты
передающего модуля (подчиненного в каскаде) к входным портам принимающего
модуля (главного в каскаде).

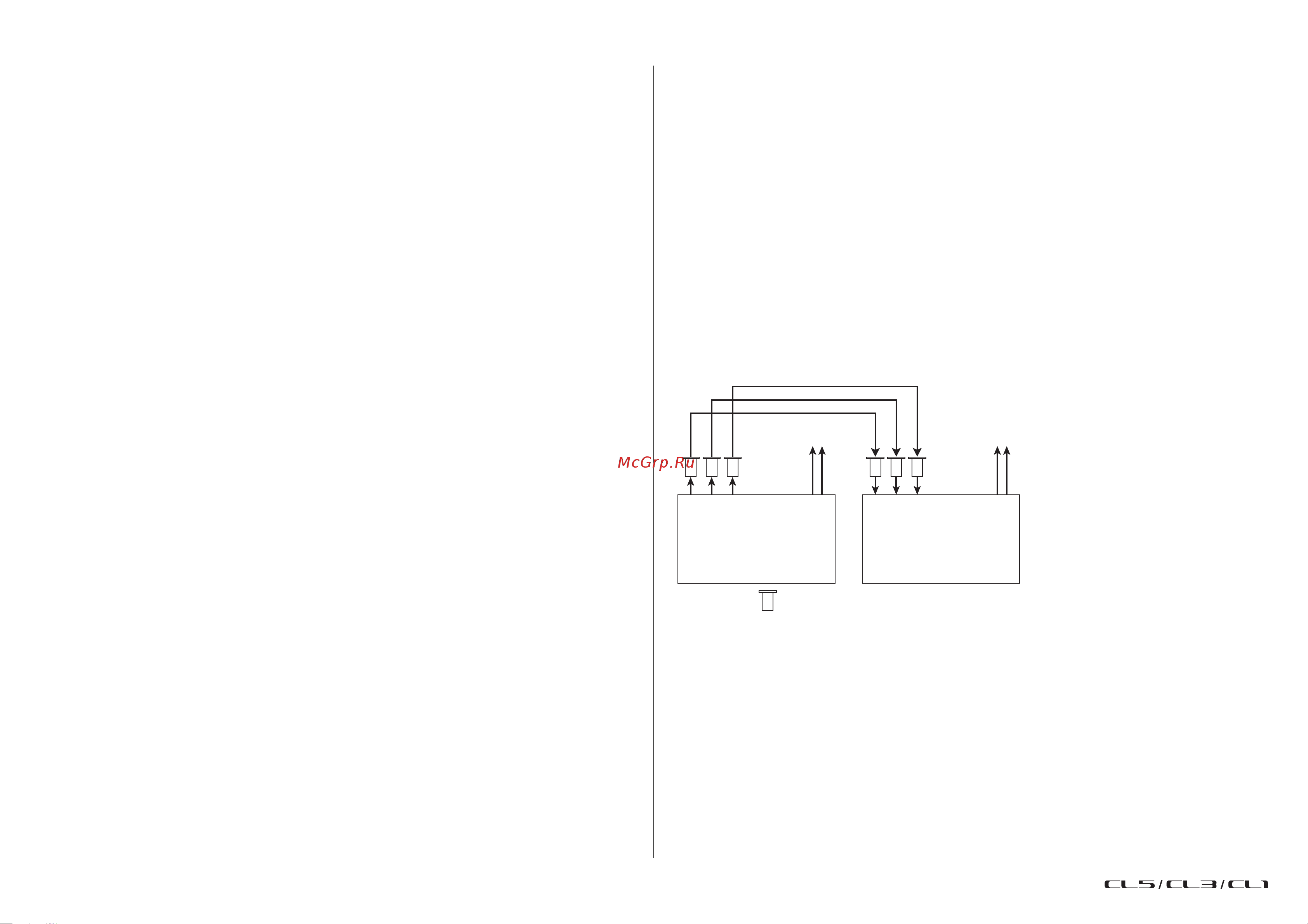

На рисунке ниже приведен пример установки трех восьмиканальных цифровых плат
ввода
вывода для подчиненного модуля CL и главного модуля CL в каскаде. Разъемы
DIGITAL OUT (цифровой выход) на передающем устройстве подключены к разъемам
DIGITAL IN (цифровой вход) на принимающем устройстве.
В этом примере до двадцати четырех шин, выбранных на шине MIX 1–24, шине
MA
TRIX 1–8, шине STEREO (L/R), шине MONO (C) и шине CUE (L/R), могут быть
использованы совместно, а сигналы после микширования могут передаваться от
главного модуля CL в каскаде. (При наличии трех 16-канальных плат ввода-вывода
устройства могут совместно использовать все имеющиеся шины). Когда для ведущего
и подчиненного модулей в каскаде будут заданы необходимые настройки, сигналы
с шины подчиненного модуля в каскаде будут посылаться через гнездо на шины
ве
дущего модуля в каскаде, и объединенные сигналы обеих шин будут выводиться
через ведущий модуль в каскаде. Если задействована функция каскадного
подключения, указанные операции или изменения параметров, выполненные
на одной консоли серии CL, будут повторены на другой консоли серии CL.
Для каждого канала или разъема на всех модулях CL необходимо указать назначения
шин
. Ниже приведена процедура отдельно для подчиненного и для главного блока
в каскаде.
CL BCL A
DIGITAL
OUT
DIGITAL
IN
Аудиосигналы
модулей A + B
Аудиосигналы
модуля A
Цифровая плата ввода-вывода
(Подчиненный
в каскаде)
(Ведущий в каскаде)
